FAAC 412 Compact Bedienungsanleitung Seite 41

DEUTSCH

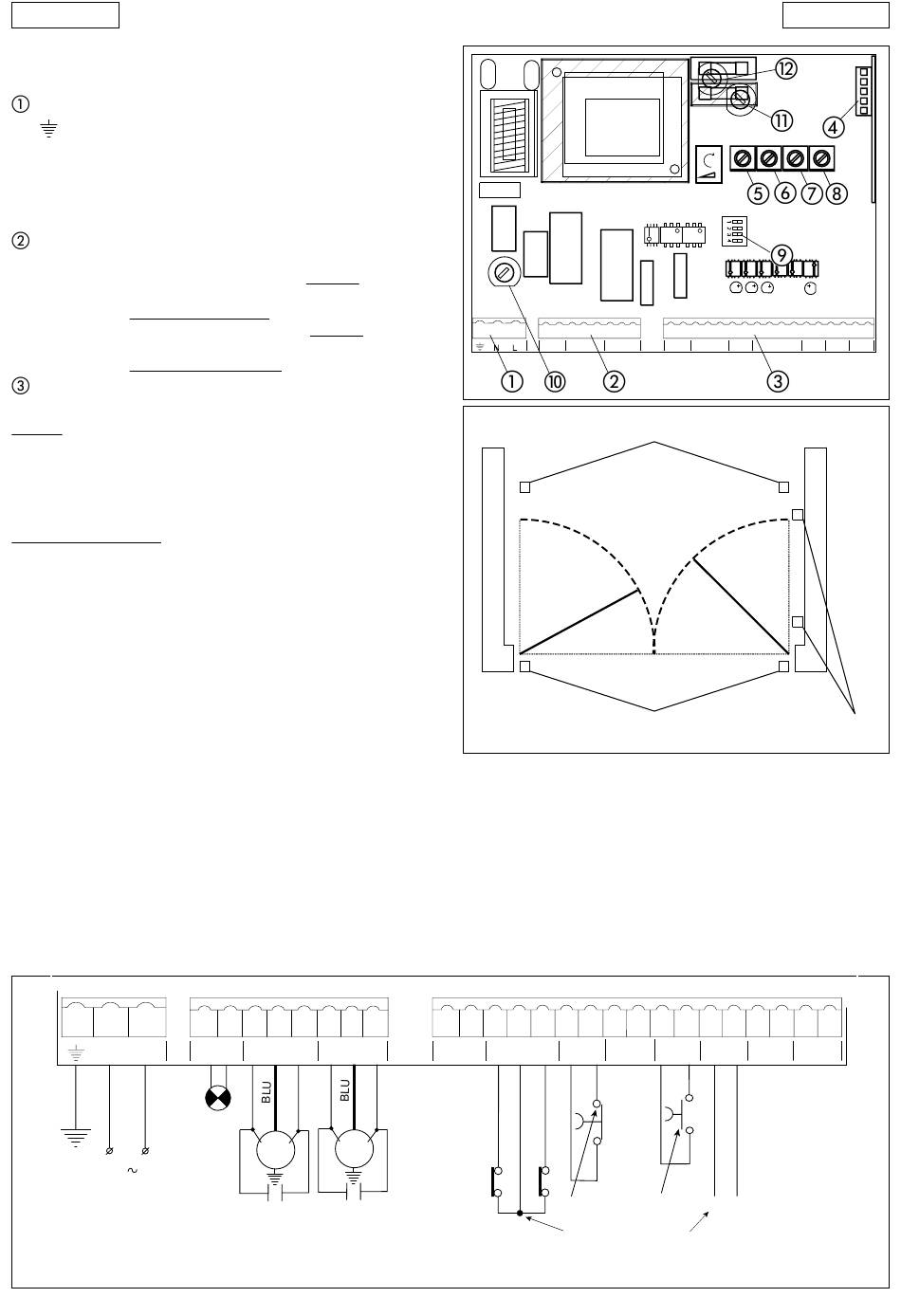

4. ELEKTRONISCHES STEUERGERÄT 410 MPS
4.1. ÜBERSICHT UND ELEKTRISCHE ANSCHLÜSSE
Klemmenbrett J1 - (Abb. 14)
: Erdschluß
N. : Versorgung 230V ~ (Nulleiter)
L. : Versorgung 230V ~ (Linie)
Hinweis: zum ordnungsgemäßen Betrieb muß die Karte an den
Erdungsleiter der Anlage angeschlossen werden. Dem System
einen Fehlerstromschalter geeigneter Leistung vorschalten.
Klemmenbrett J2 - (Abb. 14)
LAMP. Ausgang Blinkerlampe (230 V ~)
MOTOR 1 OP / COM / CL: Anschluß Motor 1
Bei Funktion einflügeliges Tor anwendbar
(Schließverzögerung)
MOTOR 2 CL / COM / ÖP.: Anschluß Motor 2
Bei Funktion einflügeliges Tor nicht anwendbar.
(Öffnungsverzögerung)
KS-Klemmenbrett J3 (Abb. 14): zum Anschluß des gesamten
Zubehörs (s. Tabelle 3)
30V GS
– Minuspol Zubehörversorgung
+ Pluspol Zubehörversorgung (+30Vdc)
Achtung: Die maximale Zubehörbelastung beträgt 250 mA.
Zur Berechnung der Aufnahmewerte bitte Tabelle 3
einsehen.
FSW (Lichtschranken)
Gemeint ist jede Vorrichtung (Lichtschranken,
pneumatische Kontaktleisten, Magnetschleifen) mit
Öffner, die bei einem Hindernis im Wirkungsbereich der
Sicherheiten ausgelöst wird und dadurch die Bewegung
der Torflügel unterbricht (Abb. 15).
Aufgabe der zusätzlichen FAIL-SAFE Sicherheit von Karte
410 MPS ist es, den fehlerfreien Betrieb des Öffners im
Empfänger der Lichtschranke vor jeder Betätigung
nachzuweisen.
Hinweis: Die mit geschlossenem Tor angesprochenen
Sicherheiten bei Öffnen verhindern die Öffnungsbewegung
der Torflügel.
Die mit geöffnetem Tor angesprochenen Sicherheiten bei
Öffnen verhindern die Schließbewegung der Torflügel.
OP. - Kontakt Sicherheiten bei Öffnen (Öffner): stoppen die
Bewegung der Torflügel während der Öffnung und kehren
die Bewegung bei Freigabe um. Es erfolgt kein Eingriff der
Sicherheiten in der Schließphase.
Hinweis: Bei Entfall von Sicherheiten bei Öffnen die Eingänge
OP und FSW TX überbrücken (Abb. 16).
Den Sicherheiten bei Öffnen kommt die Funktion zu, den
hinter den Torflügeln liegenden Bereich zu schützen (Abb.
15 - Pos. A).
J1
1
2 3
N
L
230 V 50 Hz
Hinweis: Die Kondensatoren werden den Antrieben
mitgeliefert.
J2
4
5 6 7 8 9 10
OP COM CL CL COM OP
LAMP MOTOR 1 MOTOR 2
M2
M1
C2
C1
F1
J1
Lichtschranken in Öffnungs- bzw. Schließphase
Lichtschranken in Schließung
CL. - Kontakt Sicherheiten bei Schließen (Öffner): kehren die
Bewegung der Torflügel während der Schließung um bzw.
stoppen und kehren die Bewegung bei Freigabe um (s.
Programmierung des Mikroschalters 4, Abschnitt 4.2.). Es
erfolgt kein Eingriff der Sicherheiten in der Öffnungsphase.
Hinweis: Bei Entfall von Sicherheiten bei Schließen die
Eingänge CP und FSW TX überbrücken (Abb. 16).
Den Sicherheiten bei Schließen kommt die Funktion zu,
den Bewegungsbereich der Torflügel während der
Schließphase zu schützen (Abb. 15 - Pos. B).
– Gemeinsamer Kontakt ( – )
J3
11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
+ — OP —
30 Vcc FSW
Sicherheiten und Fail-Safe s. Abschnitt „Sicherheiten".
36
J3
J2
oder in Öffnung-/Schließphase
A
B
B
CL NC — B — A — +
STOP FSWTX
STOP OPEN
FSW TX
TOTALE
DEUTSCH
F4
F2
DL4 DL5 DL3 DL1
Abb. 13
A
A
Lichtschranken in Öffnung
Abb. 15
— + —
W.LIGHT LOCK
Abb. 14
