Dolmar PT-2000 Montageanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

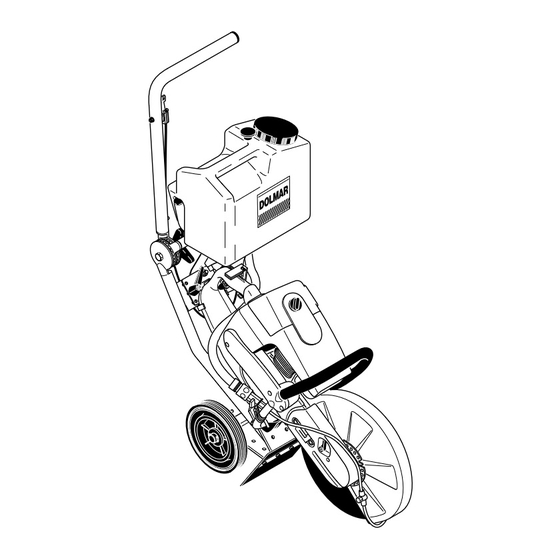

Montageanleitung für Führungswagen
Assembly instructions for guide trolley
Instructions de montage du chariot de guidage
Instrucciones de montaje del carro guía
Montageaanwijzing voor geleiwagen
Istruzioni per il montaggio del carrello di guida
w w w . d o l m a r . c o m
PT-2000
PT-1900
PT-1800
(seite 2-5)
(page 6-9)
(page 10-13)
(página 14-17)
(bladzijde 18-21)
(pagina 22-25)
1
Verwandte Anleitungen für Dolmar PT-2000
Inhaltszusammenfassung für Dolmar PT-2000

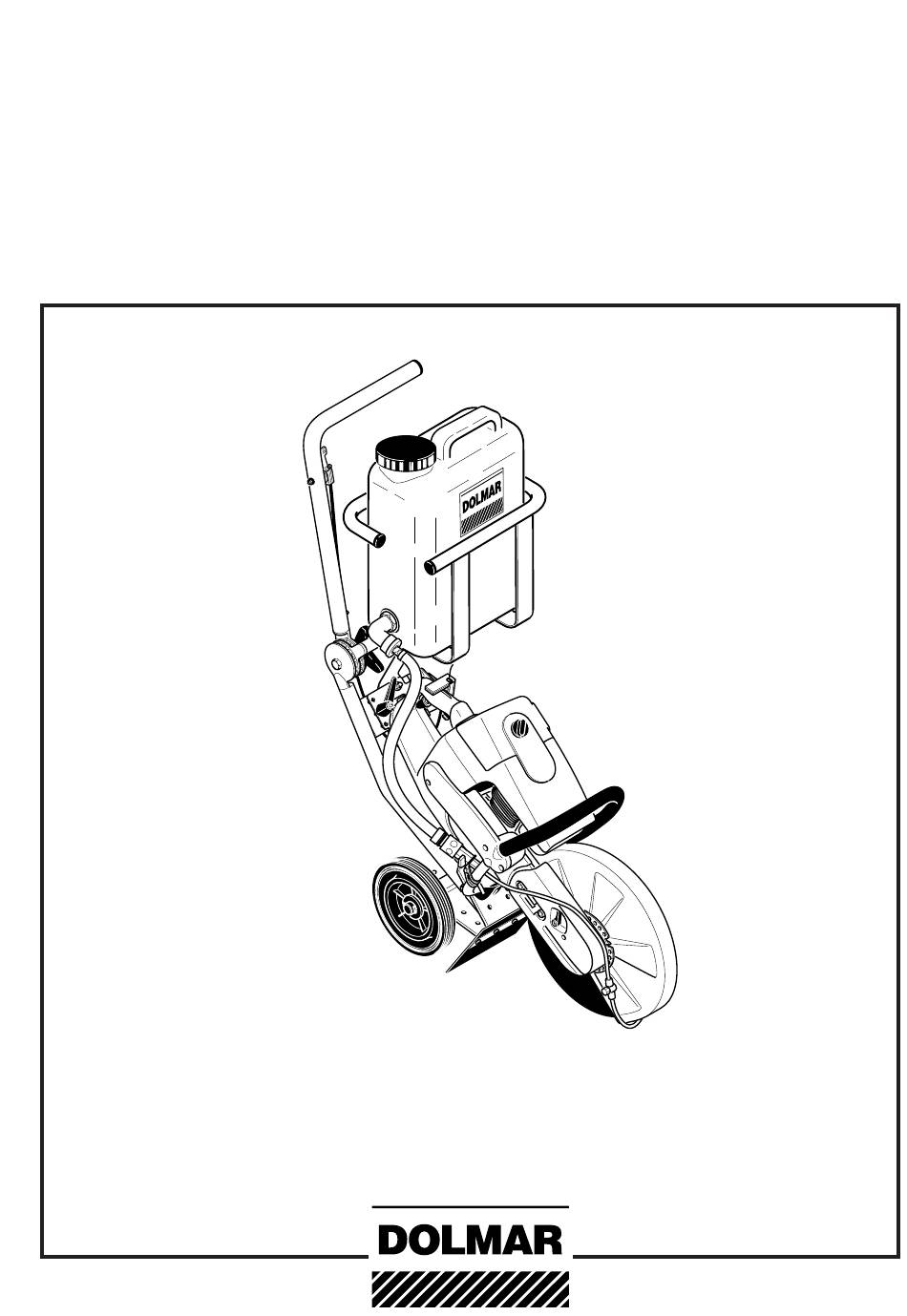

- Seite 1 Instrucciones de montaje del carro guía (página 14-17) Montageaanwijzing voor geleiwagen (bladzijde 18-21) Istruzioni per il montaggio del carrello di guida (pagina 22-25) PT-2000 PT-1900 PT-1800 w w w . d o l m a r . c o m...
- Seite 2 Griffrohr am Führungswagen Sterngriff (1) lösen. Griffrohr (2) in Pfeilrichtung nach oben klappen. Sterngriff (1) festziehen. HINWEIS: Griffrohr je nach Körpergröße nach der Montage des Trenn- schleifers auf Arbeitshöhe einstellen. Adaptersatz montieren Aufnahmeblech (3) am Führungswagen (4), wie im Bild ge- zeigt, plazieren.
- Seite 3 Klemmbügel (14) von unten (siehe Kreis) gegen die Aufnah- meplatte (17) mit Schrauben (16) montieren. Muttern (15) aufschrauben und fest anziehen. Führungsrad montieren Schraube (1) durch die Vierkantbohrung am Führungswagen (2) drücken (Vierkant der Schraube zum Vierkant der Bohrung ausrichten). Führungsrad (3), Federscheibe (4), Unterlegscheibe (5) und Mutter (6) montieren.
- Seite 4 Trennschleifer montieren Führungswagen mit dem Griffrohr auf den Boden setzen. Mit einem Fuß fest auf das Griffrohr treten. Trennschleifer wie im Bild gezeigt festhalten und am Klemm- bügel (1) auf beiden Seiten einhaken und bis zum Anschlag nach hinten ziehen, dabei den Handschutz (2) zum Aufnahme- blech (3) schwenken.
- Seite 5 schematische Darstellung Räder verstellen Der Radstand am Führungswagen läßt sich je nach Bedarf einstellen. Um Schnitte sehr dicht an Hindernissen (z. B. Bordsteinen, Mauern, Wänden u. s. w.) ausführen zu können, Trennschleifer mit der Trennvorrichtung in Außenposition (sie- he Betriebsanweisung des Trennschleifers) auf den Führungs- wagen montieren.
- Seite 26 Änderungen vorbehalten Subject to modification Sous réserve de modification. Salvo cambios o modificaciones DOLMAR GmbH Veranderingen voorbehouden Postfach 70 04 20 Con riserva di modifiche. D-22004 Hamburg Germany Form: 995 711 173 (11.01 D, GB, F, E, NL, I) http://www.dolmar.com...
