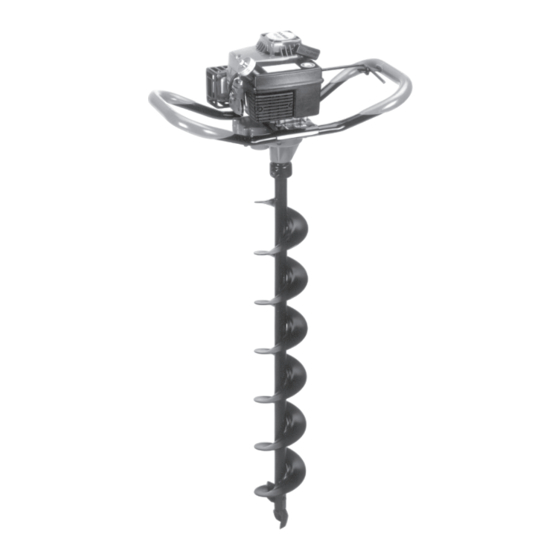

Dolmar PD-491 Betriebsanleitung
Verwandte Anleitungen für Dolmar PD-491
Inhaltszusammenfassung für Dolmar PD-491

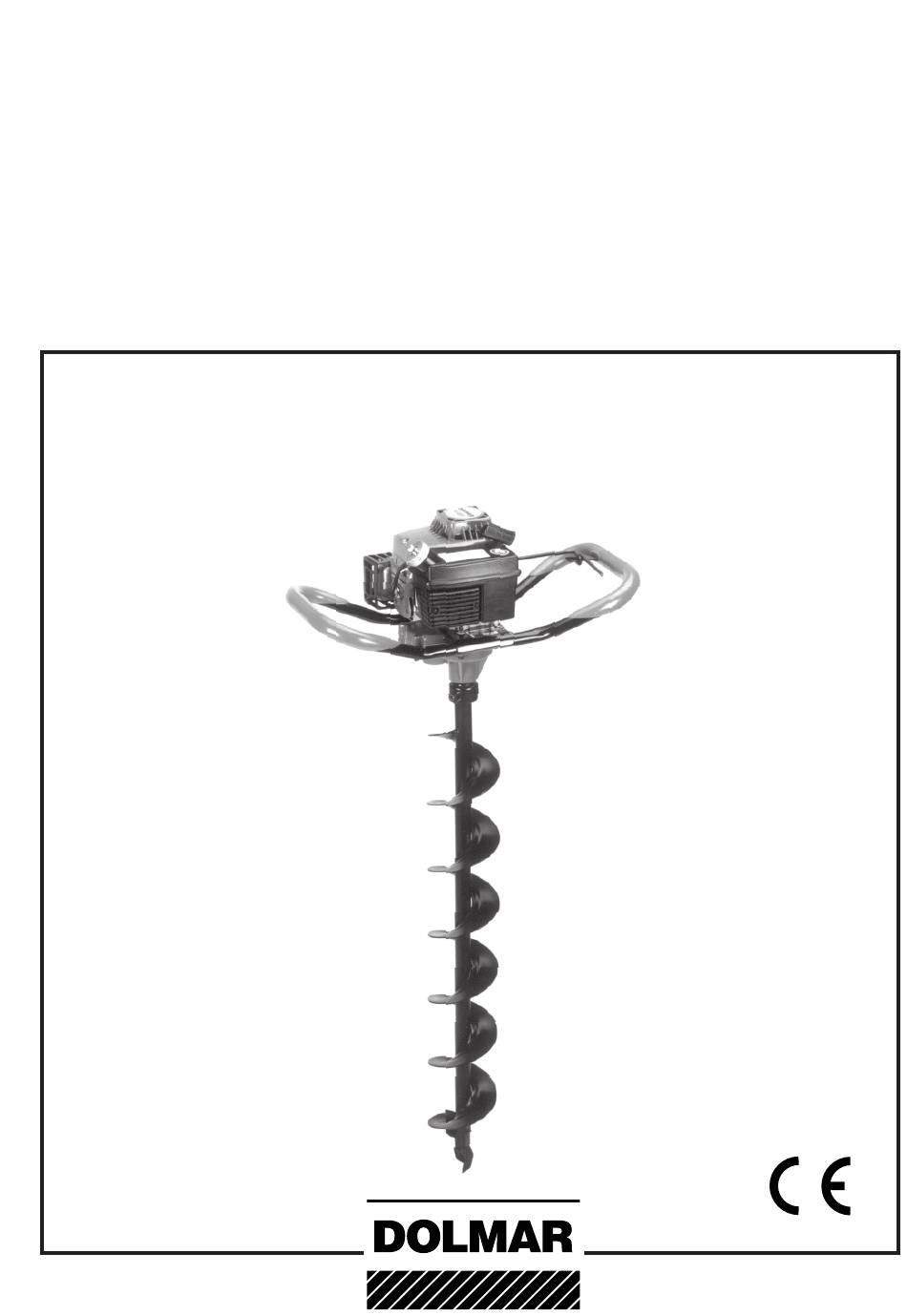

- Seite 1 Betriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren. PD-491 http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSHINWEISE ............ 4 in jedem Detail zugute kommt. Allgemeine Hinweise ............4 Das Modell PD-491 ist eine besonders leichter und handlicher Persönliche Schutzausrüstung ........4 Erdbohrer für den 1-Mann-Betrieb. Der kraftvolle 2-Takt-Motor bietet eine enorme Durchzugskraft auch in hartem oder Betriebsstoffe / Tanken ........... -
Seite 3: Lieferumfang
Lieferumfang 1. Erdbohrer PD-491 2. Bohrer (Ausführung je nach Bestellung) Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 3. Betriebsanleitung (ohne Abbildung) fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf dem Erdbohrer und beim Lesen der Betriebsanleitung auf folgende Symbole treffen:... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muss Kein Kraftstoff oder Öl verschütten. Wenn Kraftstoff oder Öl die Bedienperson unbedingt diese Betriebsanleitung verschüttet wurde, Erdbohrer sofort säubern. Kraftstoff lesen, um sich mit der Handhabung des Erdbohrers ver- nicht mit Kleidung in Berührung bringen. Falls Kraftstoff an traut zu machen. -
Seite 5: Arbeitsverhalten Und -Technik
Betriebsanleitung beschrieben sind. Alle weiteren Arbeiten müssen von Erdbohrer in Arbeitsposition bringen und Gasgestänge einer DOLMAR Fachwerkstatt bzw. TECUMSEH Vertrags- betätigen (nur mit Vollgas bohren). Achtung: Handgriff werkstatt übernommen werden. des Erdbohrers mit beiden Händen festhalten, um eventu- ell auftretende Stöße sicher abzufangen. -
Seite 6: Technische Daten
Gasgestänge Typenschild rechter Handgriff Getriebe Bohrer Luftfilterdeckel, Vorfilter und Luftfilter linker Handgriff Chokehebel Kerzenstecker und Zündkerze Verbrennungsschutz und Schalldämpfer Kurzschluss-Schalter „ON-OFF” (Start/Stop) Kraftstoff-Tankverschluss mit Belüftungsventil Typenschild Bei Ersatzteilbestellungen angeben! Motortyp: TC 300-3151 E No. 9730001 DOLMAR GmbH, 22045 Hamburg, Germany... -
Seite 7: Inbetriebnahme
INBETRIEBNAHME STOP Montage des Bohrers und Prüfung des Gasge- stänges ACHTUNG: Bei allen Arbeiten am Erdbohrer unbedingt Gerät auf einen stabilen Untergrund setzen und folgende Motor ausschalten, Kerzenstecker ziehen (sie- Schritte für die Montage bzw. für die Prüfung durchführen: he Bild C, Seite 8) und Schutzhandschuhe tragen! Erdbohrer darf erst nach komplettem Zusammenbau und Prüfung gestartet wer- den! -
Seite 8: Motor Starten
UNBEDINGT SICHERHEITSHINWEISE BEFOLGEN! Tanken STOP Der Umgang mit Kraftstoffen erfordert vorsichtige und umsichtige Handlungsweise. Nur bei ausgeschaltetem Motor! Umgebung der Einfüllbereiche gut säubern, damit kein Schmutz in den Kraftstoffgemischtank gerät. Tankverschluss (A/6) abschrauben und Kraftstoffgemisch mit einem sauberen Trichter einfüllen. Achtung: Tank nicht vollständig füllen (Ausdehnung von Kraftstoff). -
Seite 9: Leerlauf Einstellen
Leerlauf einstellen Dreht der Bohrer bei betriebswarmen Motor im Leerlauf mit, Leerlauf-Einstellschraube (siehe Kreis) langsam gegen den Uhrzeigersinn drehen, bis Bohrer stillsteht. Auf keinen Fall die Einstellschraube rechts im Bild ver- stellen! ACHTUNG: Andere Einstellarbeiten am Vergaser sind nicht zulässig. Die Vergasereinstellung darf nur von einer Fachwerkstatt vorgenommen werden. -
Seite 10: Zündkerze Prüfen, Auswechseln
Messer schärfen, austauschen lange laufen lassen, bis er auf grund Kraftstoff- Das Nachschärfen bzw. Austauschen von Messern am mangels ausgeht. Bohrer muss von einer DOLMAR Fachwerkstatt durchgeführt werden. Zylinder von innen schützen Anwerfgriff langsam bis zum fühlbaren Widerstand Schalldämpfer und Auslaßkanäle... -
Seite 11: Periodische Wartungs- Und Pflegehinweise
Die Wartung und die Instandsetzung von modernen Erdbohrern sowie sicherheitsrelevanten Baugruppen erfordern eine qualifizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. Alle nicht in dieser Betriebsanleitung beschriebenen Arbeiten müssen von einer DOLMAR Fachwerkstatt oder TECUMSEH Vertragswerkstatt ausgeführt werden. -
Seite 12: Störungssuche
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR oder TECUMSEH nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... -
Seite 13: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PD-491 Nur Original-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR oder TECUMSEH-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 311 800 050 Schneckenbohrer ø 50 mm 311 800 075 Schneckenbohrer ø 75 mm 311 800 100 Schneckenbohrer ø... -
Seite 14: Serviceverzeichnis
DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 703 375 (2.04 D) http://www.dolmar.de...
