Monteringsanvisning endast för fackpersonal
5.2. Ansluta manöverpanelen
1. Dra manöverpanelens anslutningskabel genom hålet 4 till anslutningsom-
rådet för lågspänning 1.
2. Sätt i RJ-10-kabelns kontakt i anslutningen h.
Styrenheterna i Pro D-serien möjliggör drift av upp till 2 Pro D-manöveren-
heter och en extrautgång manöverenhet till en effektenhet. För anslutning
av använd manöverenheterna (tillval) ("3.2. Tillbehör" på sidan 10),
använd "Y-adaptrarna" som medföljer manöverenheterna.

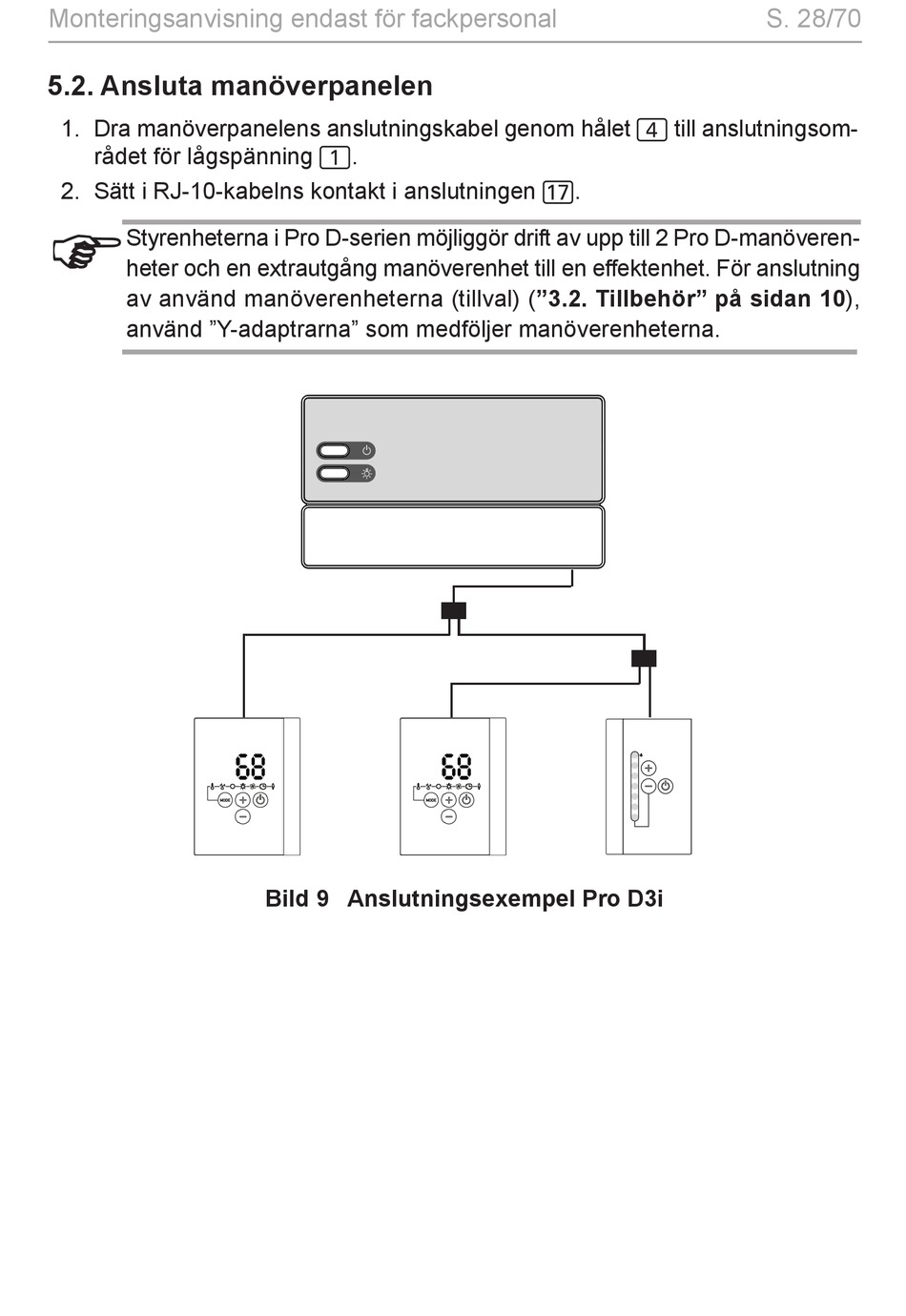

Bild 9 Anslutningsexempel Pro D3i
S. 28/70
