Elektrische Installation
5
PC-Anschluss
5.11 PC-Anschluss
5.11.1 Diagnoseschnittstelle
5.11.2 Schnittstellenumsetzer
86
®

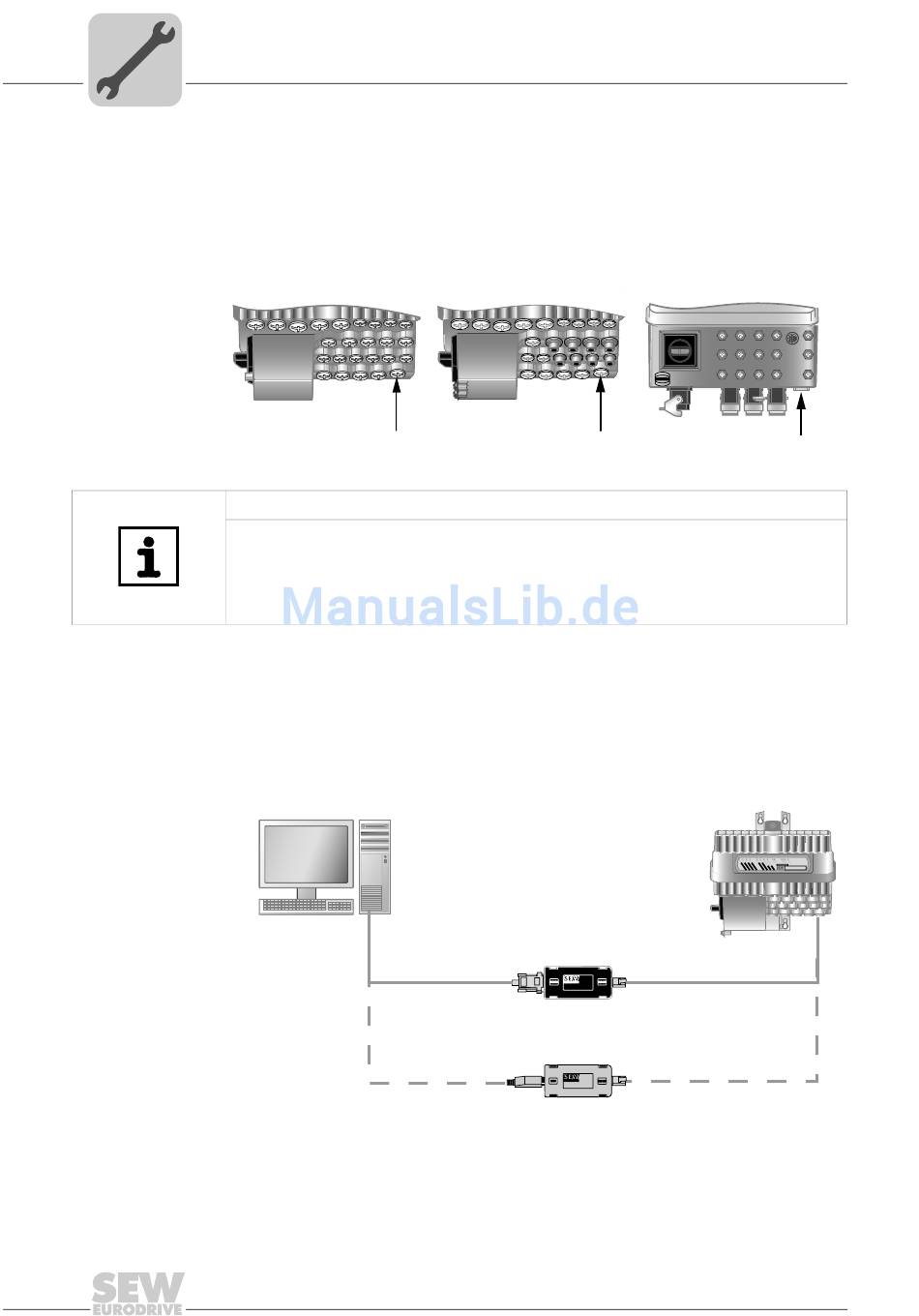

MOVIFIT -Geräte besitzen eine Diagnoseschnittstelle X50 (RJ10-Steckverbinder) für
Inbetriebnahme, Parametrierung und Service.
MTA...-S02.-...-00
X50
HINWEIS
Je nach verwendetem Funktionslevel stehen unterschiedliche Funktionen zur Verfü-
gung, diese sind in den entsprechenden Handbüchern beschrieben:
®
• Handbuch MOVIFIT
®
• Handbuch MOVIFIT
®
• Handbuch MOVIFIT
Die Verbindung der Diagnoseschnittstelle mit einem handelsüblichen PC kann mit fol-
genden Optionen erfolgen:
• UWS21B mit serieller Schnittstelle RS-232, Sachnummer 1 820 456 2
• USB11A mit USB-Schnittstelle, Sachnummer 0 824 831 1
PC
Lieferumfang:
• Schnittstellenumsetzer
• Kabel mit Steckverbinder RJ10
• Schnittstellenkabel RS-232 (UWS21B) oder USB (USB11A)
MTA...-S42.-...-00
MTA...-S52.-...-00
MTA...-S62.-...-00
-Funktionslevel "Classic .."
-Funktionslevel "Technology .."
-Funktionslevel "System"
UWS21B
RS-232
USB11A
USB
MTA...-H12.-...-00
MTA...-H22.-...-00
X50
MOVIFIT
RS485
RJ10
RS485
RJ10
Betriebsanleitung – MOVIFIT®-SC
X50
