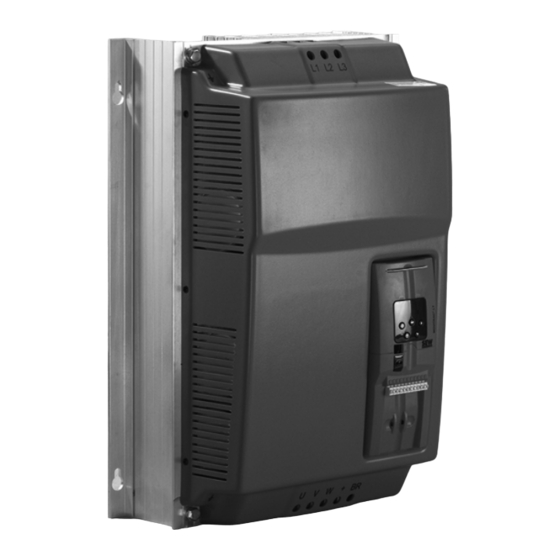

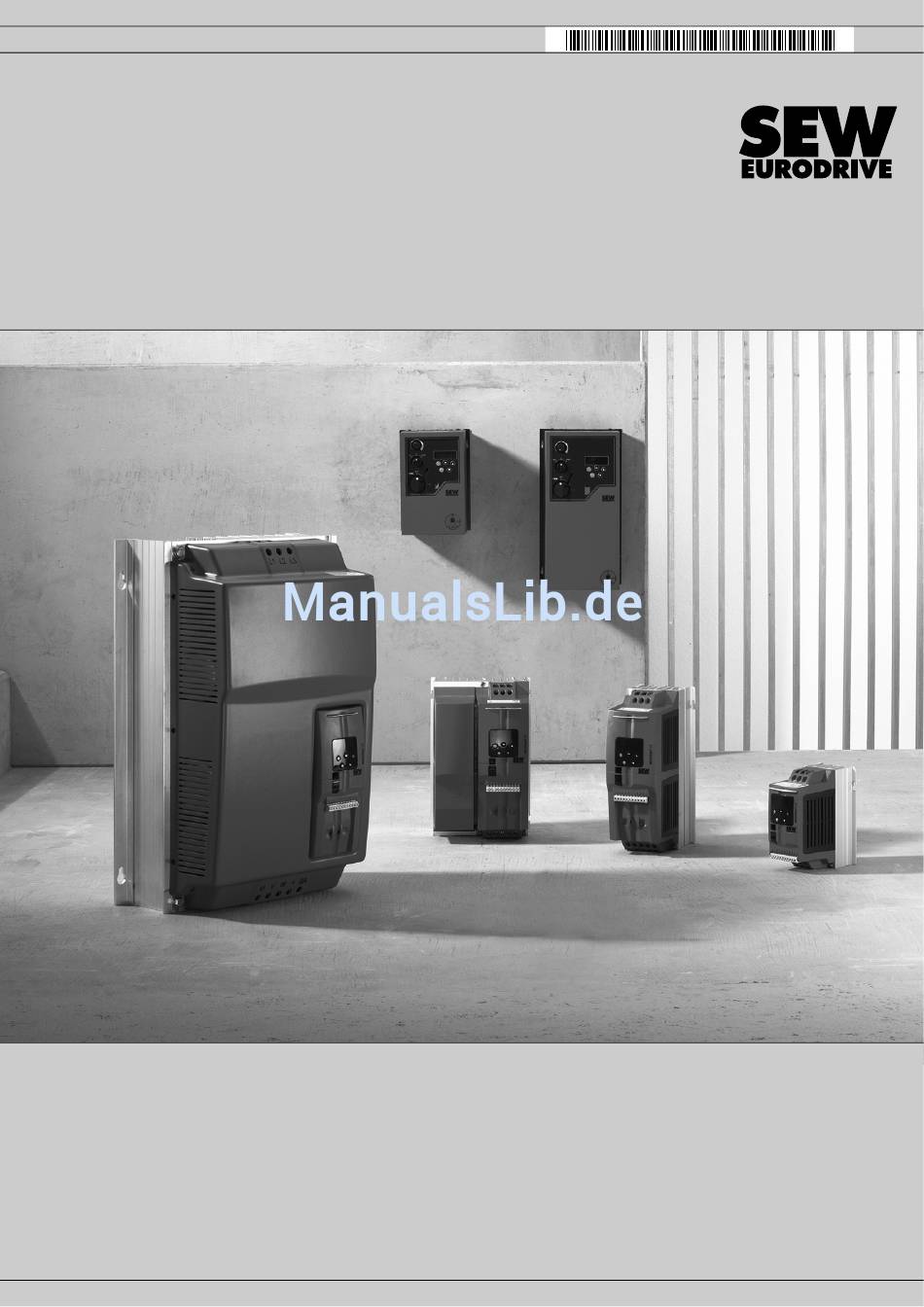

- Seite 1 Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Betriebsanleitung ® MOVITRAC LTE-B / LTP Zubehör Ausgabe 07/2009 16667603 / DE...
- Seite 2 SEW-EURODRIVE—Driving the world...
-
Seite 3: Inhaltsverzeichnis
1 Wichtige Hinweise..................... 4 Gebrauch der Betriebsanleitung ............... 4 Aufbau der Sicherheitshinweise..............4 Mängelhaftungsansprüche................ 5 Haftungsausschluss .................. 5 Urheberrechtsvermerk ................5 Entsorgung....................6 2 Sicherheitshinweise..................7 Vorbemerkungen ..................7 Allgemein ....................7 Zielgruppe ....................8 Bestimmungsgemäße Verwendung ............8 Transport....................9 Installation/Montage .................. -
Seite 4: Wichtige Hinweise
Sie sich, dass Anlagen- und Betriebsverantwortliche sowie Personen, die unter eigener Verantwortung am Gerät arbeiten, die Betriebsanleitung vollständig gelesen und ver- standen haben. Bei Unklarheiten oder weiterem Informationsbedarf wenden Sie sich an SEW-EURODRIVE. Aufbau der Sicherheitshinweise Die Sicherheitshinweise dieser Betriebsanleitung sind folgendermaßen aufgebaut:... -
Seite 5: Mängelhaftungsansprüche
Nichtbeachtung der Betriebsanleitung entstehen, übernimmt SEW- EURODRIVE keine Haftung. Die Sachmängelhaftung ist in solchen Fällen ausgeschlos- sen. Urheberrechtsvermerk © 2008 - SEW-EURODRIVE. Alle Rechte vorbehalten. Jegliche - auch auszugsweise - Vervielfältigung, Bearbeitung, Verbreitung und sonstige Verwertung ist verboten. Betriebsanleitung – MOVITRAC® LTE-B / LTP Zubehör... -
Seite 6: Entsorgung
Wichtige Hinweise Entsorgung Entsorgung Entsorgen Sie die folgenden Teile entsprechend der gültigen Vorschriften: • Elektronikschrott (Leiterplatten) • Kunststoff (Gehäuse) • Blech • Kupfer Betriebsanleitung – MOVITRAC® LTE-B / LTP Zubehör... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Vorbemerkungen Sicherheitshinweise Die folgenden grundsätzlichen Sicherheitshinweise dienen dazu, Personen- und Sach- schäden zu vermeiden. Der Betreiber muss sicherstellen, dass die grundsätzlichen Si- cherheitshinweise beachtet und eingehalten werden. Vergewissern Sie sich, dass An- lagen- und Betriebsverantwortliche, sowie Personen, die unter eigener Verantwortung am Gerät arbeiten, die Betriebsanleitung vollständig gelesen und verstanden haben. -
Seite 8: Zielgruppe
Beachten Sie die auf dem Typenschild und in der Betriebsanleitung enthaltenen tech- nischen Daten und Anschlussvoraussetzungen. 2.4.1 Sicherheitsfunktionen Frequenzumrichter von SEW-EURODRIVE dürfen ohne übergeordnete Sicherheitssys- teme keine Sicherheitsfunktionen wahrnehmen. Verwenden Sie übergeordnete Sicherheitssysteme, um den Maschinen- und Personen- schutz zu gewährleisten. -
Seite 9: Sicherheitshinweise Transport
Sicherheitshinweise Transport Transport Prüfen Sie die Lieferung sofort nach Erhalt auf etwaige Transportschäden. Niemals beschädigte Geräte installieren oder in Betrieb nehmen. Bitte reklamieren Sie eventuelle Beschädigungen umgehend beim Transportunternehmen. Installation / Montage Die Aufstellung und Kühlung der Geräte muss entsprechend den Vorschriften und An- gaben dieser Betriebsanleitung erfolgen. -
Seite 10: Sicherheitshinweise Elektrische Verschaltung
Sicherheitshinweise Elektrische Verschaltung Elektrische Verschaltung Bei Arbeiten an unter Spannung stehenden Frequenzumrichtern sind die geltenden na- tionalen Unfallverhütungsvorschriften (z. B. BGV A3) zu beachten. Beachten Sie bei der Installation die Angaben zu Kabelquerschnitten, Absicherungen und Schutzleiteranbindung. Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen Vorschriften ent- sprechen (z. -
Seite 11: 2.10 Betrieb Und Service
Sicherheitshinweise Betrieb und Service 2.10 Betrieb und Service WARNUNG! Im eingeschalteten Zustand treten an den Ausgangsklemmen und an den ange- schlossenen Kabeln und Motorklemmen gefährliche Spannungen auf. Das Gerät ist nicht zwangsläufig spannungslos, wenn die LEDs und die 7-Segment- Anzeige verloschen sind. Auch wenn das Gerät gesperrt ist und der Motor still steht, können gefährliche Spannungen auftreten. -
Seite 12: Bremswiderstände
Bremswiderstände Bremswiderstände in Flachbauform Bremswiderstände Bremswiderstände in Flachbauform Bremswiderstand Typ Schutzart IP20 Schutzart IP55 BW LT 100 002 BW LT 050 002 55 Sachnummer 1820 8770 1821 8342 Widerstandswert 100 R 50 R ® Für MOVITRAC LTE-B . . BG 2 & 3 ®... -
Seite 13: Technische Daten
Bremswiderstände Bremswiderstände in Flachbauform 3.1.1 Technische Daten Widerstand Sachnum- Technische Daten Abmessungen [mm] [inch] BW LT 100 002 1820 8770 200 Watt Dauerleistung, 188 x 41 x 9 7.402 x 1.614 x 0.354 12 kW Spitze für 0,125 s BW LT 050 002 55 1821 8342 330 x 80 x 12 12.99 x 3.150 x 0.472 3.1.2... - Seite 14 Bremswiderstände Bremswiderstände in Flachbauform 3.1.3 Einfache Inbetriebnahme ® • Bei MOVITRAC LTE-B: Setzen Sie Parameter 34 auf "1" um den Brems-Chopper freizugeben. ® • Bei MOVITRAC LTP: Um den Brems-Chopper freizugeben, setzen Sie Parameter 2-23 wie folgt: – 1: Freigabe, geringe Leistung –...
-
Seite 15: Hf-Netzfilter
HF-Netzfilter Störaussendung HF-Netzfilter Seitlich oder auf der Rückseite angebaute Filter zur Erfüllung der EMV-Norm für lei- tungsgebundene Störaussendung. • Funktionalität – Einfache Installation und Nachrüstung – Geringerer Verdrahtungsaufwand durch Bereitstellung von Filter-Umrichter-Ka- beln – Hochspezifische induktive Bauteile, dadurch weniger Schutzschalter-Auslö- sungen –... -
Seite 16: Technische Daten
HF-Netzfilter Technische Daten Technische Daten NF LT 2B1 010 NF LT 5B3 006 NF LT 2B1 016 NF LT 5B3 016 NF LT 5B3 030 Umrichtergröße Sachnummer 18201571 18201601 18201598 18201628 18201636 Netzspannung 220 - 240 220 - 480 220 - 240 220 - 480 Bemessungsspannung Phasen... -
Seite 17: Abmessungen
HF-Netzfilter Abmessungen Abmessungen 65782AXX NF LT 2B1 NF LT 5B3 NF LT 2B1 NF LT 5B3 NF LT 5B3 Größe Abmessungen [mm] 186.6 [inch] 3.54 4.49 7.35 [mm] 146.6 [inch] 2.36 2.76 5.77 [mm] [inch] 7.87 11.81 11.81 [mm] [inch] 1.81 2.01 2.01... -
Seite 18: Einfache Inbetriebnahme
HF-Netzfilter Einfache Inbetriebnahme Einfache Inbetriebnahme ® • HF-Netzfilter werden auf die Rückseite des Kühlkörpers von MOVITRAC LTP auf- ® geschoben und somit einfach in das Bauteil integriert. Bei MOVITRAC LTE-B wird der Filter neben dem Gerät installiert. • Die Befestigungslöcher für die zusammengesetzte Baugruppe sind die gleichen wie für den Solo-Umrichter. -
Seite 19: Netzdrosseln
Netzdrosseln Einfache Inbetriebnahme Netzdrosseln 54801AXX Die meisten Umrichter erzeugen Netzoberschwingungen auf Grund der Anordnung ih- rer Leistungseingangskreise. Netzdrosseln verringern harmonische Verzerrungen im ® Netz und schützen MOVITRAC -LT-Geräte gegen schädliche Netzrückwirkungen. Netzdrosseln werden auch verwendet zum Schutz der Leistungseingangskreise des ®... -
Seite 20: Technische Daten
Netzdrosseln Technische Daten Technische Daten Versorgungs- Induktivität / Sachnummer Schutzart Größe Phase Nennstrom [A] spannung [V] Schenkel [mH] ND LT 010 290 21 18201644 220 - 240 V ND LT 025 110 21 18201652 ND LT 006 490 53 18201660 IP00 ND LT 010 290 53 18201679... -
Seite 21: Abmessungen
Netzdrosseln Abmessungen Abmessungen Einphasen-Stromkreis L1’ L’ 64028AXX Versorgungsnetz Umrichter ∅D Gewicht [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [kg] [lb] ND LT 010 290 21 3.07 3.07 3.15 2.20 1.93 4.8 × 9 0.19 × 0.35 2.43 ND LT 025 110 21 3.35... - Seite 22 Netzdrosseln Abmessungen Dreiphasen-Stromkreis Ø D 64029AXX Versorgungsnetz Umrichter ∅D Gewicht [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [kg] [lb] ND LT 006 480 53 3.74 2.20 4.21 2.20 1.69 4.8 × 9 0.19 × 0.35 2.87 ND LT 010 290 53 4.92...
-
Seite 23: Ausgangsdrosseln
Ausgangsdrosseln Abmessungen Ausgangsdrosseln 54803AXX! ® Wie die meisten Umrichter hat auch MOVITRAC LT ungefilterte Ausgänge. Bei den meisten Applikationen wird dadurch eine zufriedenstellende Leistung erreicht. Für eine kleine Zahl von Applikationen wird ein Ausgangsfilter zur Verbesserung der System- funktionalität, -verlässlichkeit und -lebensdauer jedoch dringend empfohlen. Dazu ge- hören: •... -
Seite 24: Technische Daten
Ausgangsdrosseln Technische Daten Technische Daten Induktivität / Sach- Nennspan- Nenn- Gerät Schutzart Größe Phase Schenkel nummer nung [V] strom [A] [mH] HD LT 008 200 53 18201695 LTE / LTP HD LT 012 130 53 18201709 HD LT 030 050 53 18201717 IP00 HD LT 075 022 53... -
Seite 25: Abmessungen
Ausgangsdrosseln Abmessungen Abmessungen L1’ L2’ L3’ PE’ ØD 64032AXX ∅D Gewicht [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [kg] [lb] HD LT 008 200 53 3.94 3.54 2.95 2.36 1.89 0.16 3.31 HD LT 012 130 53 4.92 4.53 3.35... -
Seite 26: Index
Index Index Ausgangsdrosseln.......... 23 Service ............11 Abmessungen.......... 25 Sicherheitshinweise ......... 7 Technische Daten........24 Betrieb und Service ......... 11 Installation und Inbetriebnahme....9 Betrieb............11 Bremswiderstände ......... 12 Urheberrecht ............ 5 Einfache Inbetriebnahme......14 Flachbauform........... 12 Installation ..........13 Wichtige Hinweise .......... - Seite 27 Adressenliste Adressenliste Deutschland Hauptverwaltung Bruchsal SEW-EURODRIVE GmbH & Co KG Tel. +49 7251 75-0 Fertigungswerk Ernst-Blickle-Straße 42 Fax +49 7251 75-1970 Vertrieb D-76646 Bruchsal http://www.sew-eurodrive.de Postfachadresse sew@sew-eurodrive.de Postfach 3023 • D-76642 Bruchsal Service Mitte SEW-EURODRIVE GmbH & Co KG Tel. +49 7251 75-1710 Competence Center Ernst-Blickle-Straße 1...
