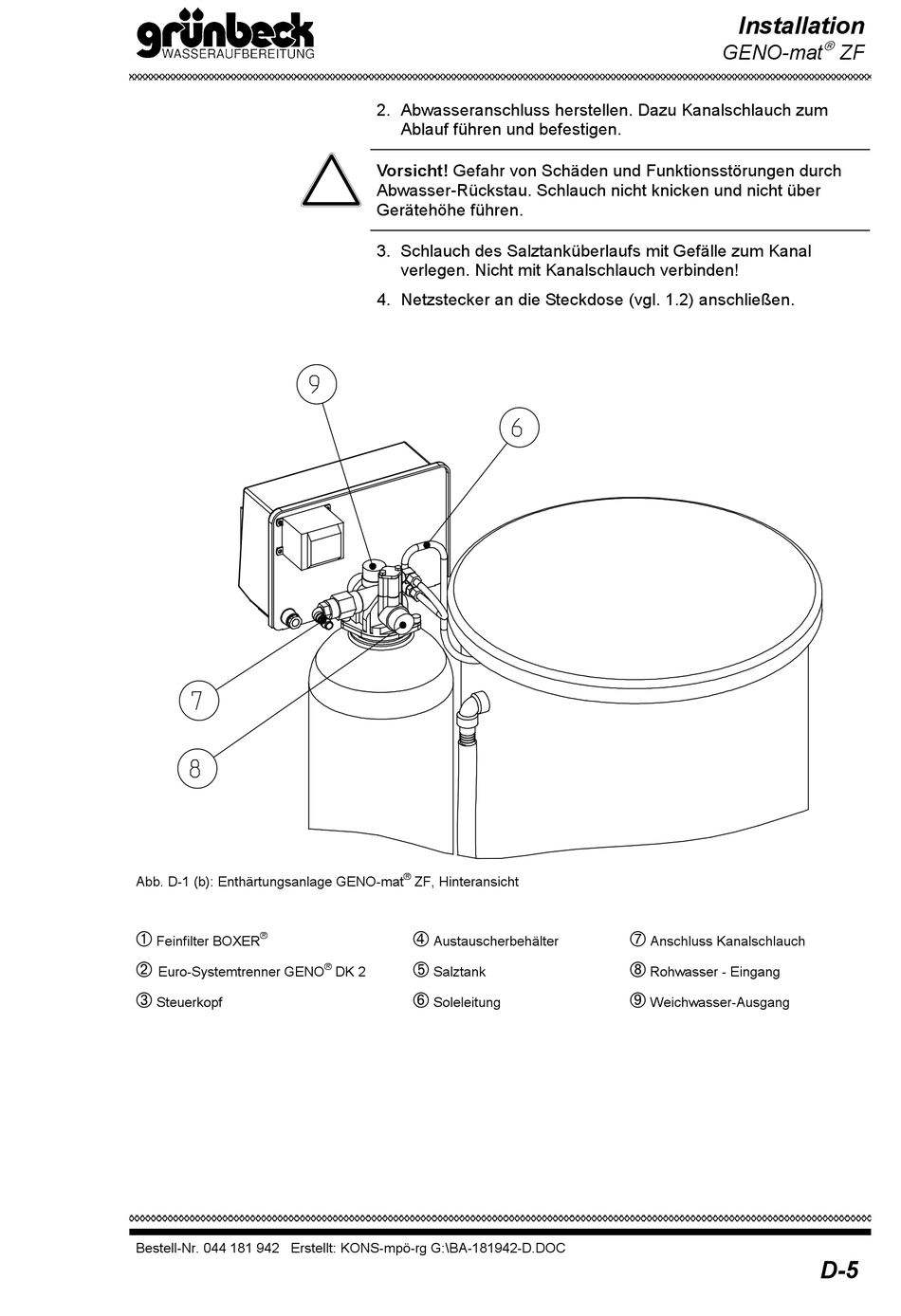

Abb. D-1 (b): Enthärtungsanlage GENO-mat

®
Feinfilter BOXER

Euro-Systemtrenner GENO
‘
Steuerkopf
Bestell-Nr. 044 181 942 Erstellt: KONS-mpö-rg G:\BA-181942-D.DOC
2. Abwasseranschluss herstellen. Dazu Kanalschlauch zum
Ablauf führen und befestigen.
Vorsicht! Gefahr von Schäden und Funktionsstörungen durch
Abwasser-Rückstau. Schlauch nicht knicken und nicht über
Gerätehöhe führen.
3. Schlauch des Salztanküberlaufs mit Gefälle zum Kanal
verlegen. Nicht mit Kanalschlauch verbinden!
4. Netzstecker an die Steckdose (vgl. 1.2) anschließen.
®
ZF, Hinteransicht
’
Austauscherbehälter
“
®
DK 2 Salztank
”
Soleleitung
Installation
GENO-mat
•
Anschluss Kanalschlauch
–
Rohwasser - Eingang
—
Weichwasser-Ausgang
£
ZF
D-5
