Inbetriebnahme
–
Schließen Sie die Induktionsschleife, die Verbindung zum Intercom Server und die externe Spannungsversorgung an:
–

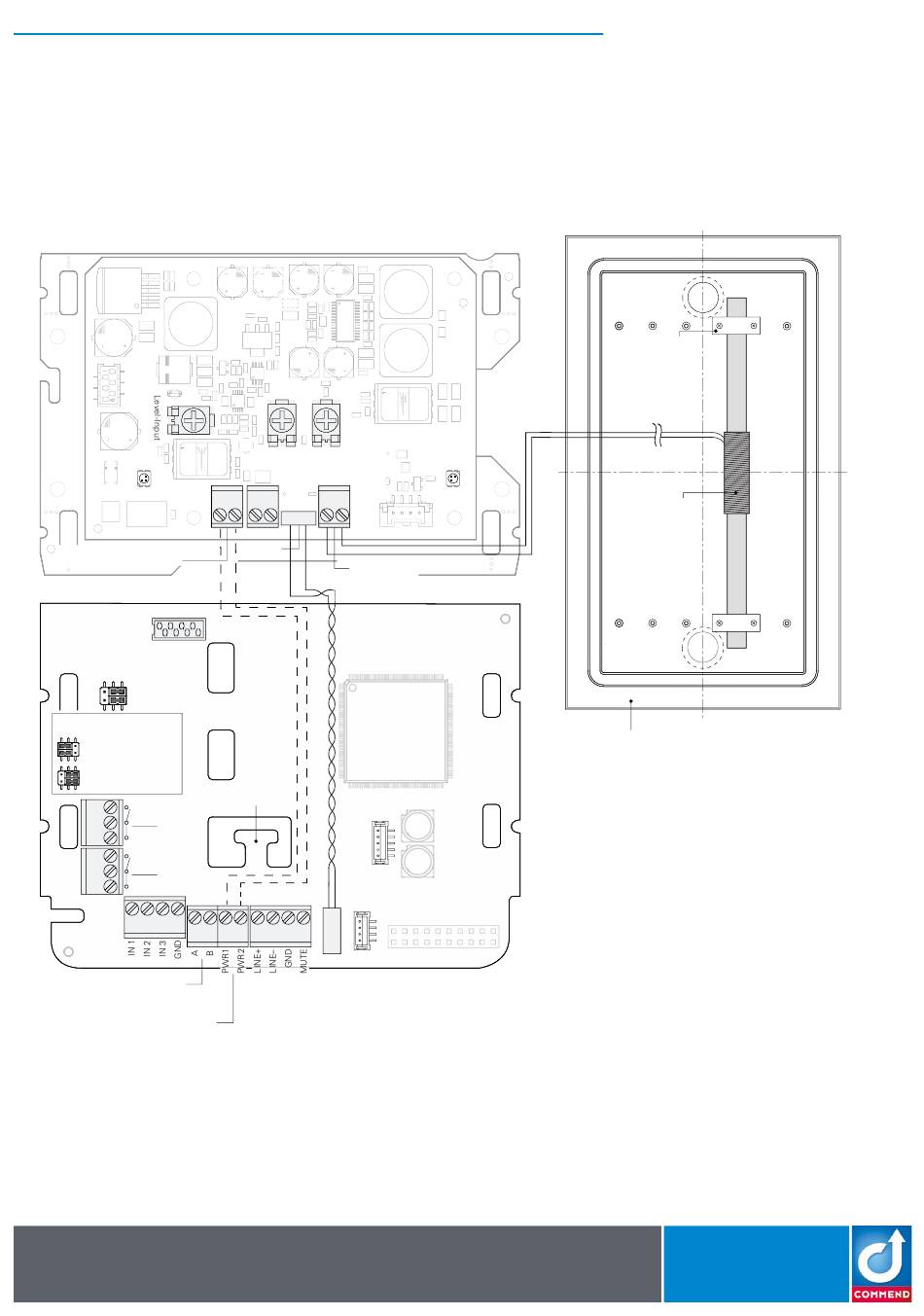

Anschluss der Induktionsschleife wie in der folgenden Abbildung gezeigt (Polarität spielt keine Rolle).
–
Anschluss der externen Spannungsversorgung (15 VDC – 26 VDC) wie in der folgenden Abbildung gezeigt.
Hinweis:
Wird für die Sprechstelle eine externe Spannungsversorgung verwendet, kann diese auch für das Induktionsschleifenverstärker-Modul
verwendet werden.
LED "Power"
BOC1
BOC1
1
1
C
C
O
O
B
B
Externe Spannungsversorgung
15 V DC – 26 V DC
Erweiterungsstecker
für EB 2E2A
Jumper
Spannungsversorgung:
Externe
Spannungsversorgung
Spannungsversorgung
von Intercom Server
für Befestigung von
Kabelbindern
OUT 1
OUT 1
OUT 2
OUT 2
Teilnehmer
Intercom Server (A,B)
Externe Spannungsversorgung
15 V DC – 26V DC
–
Schalten Sie die externe Spannungsversorgung ein und kontrollieren Sie, ob die LED „Power" leuchtet!
–
Die Potentiometer „Level-Input" , „MLC" und „Loop Current" sind voreingestellt!
–
Testen Sie die Leistung des Systems mit einem Schleifenempfänger oder einem Feldstärkemessgerät und passen Sie „MLC" & „LOOP CURRENT" an, um
eine akzeptable Leistung zu erreichen - bitte beachten Sie die jeweiligen Standards!
–
Montieren Sie die Intercom Sprechstelle - siehe Beipackbeschreibung Aufputz / Unterputzgehäuse.
WS 211V D DA
DATENBLATT V1.2/0116
Das Design oder Spezifikationen von Produkten können sich ohne Vorankündigung aufgrund von Verbesserungen verändern. Irrtum vorbehalten.
