WS 211V D DA
Installationsanleitung
Montagehinweise
–
Setzen Sie die Sprechstellen keinen extremen Temperaturen aus (siehe „ Technische Daten").
–
Für die Unterputzmontage wird das separat erhältlicher Unterputz-Kit WSFB 50V benötigt.
–
Für die Aufputz Montage wird das separat erhältlicher Aufputz-Kit WSSH 50V benötigt.
–
Optional ist das Regendach WSRR 50V erhältlich.
–
Berücksichtigen Sie bei der Installation, Montage und Konfiguration immer die jeweiligen geltenden Normen.
–
Beachten Sie Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente.
–
Die Sprechstelle darf nur von autorisiertem Fachpersonal installiert werden.
–
Induktionsschleifen-Leistung gemäß IEC 60118-4 (bei korrekter Installation).
–
Die Leistungsfähigkeit des Induktionsschleifensystems wird von Metallkonstruktionen erheblich beeinträchtigt. Das durch die Induktionsspule
erzeugte Magnetfeld induziert Strom in umliegende Metallkonstruktionen.
Beispiele von Metallkonstruktionen:
–
Stahlbeton
–
Träger, Balken, Konstruktionen aus Metall
–
Fassadenverkleidungen und Wände aus Metall
–
Metallgehäuse (Rolltreppe, Lift)

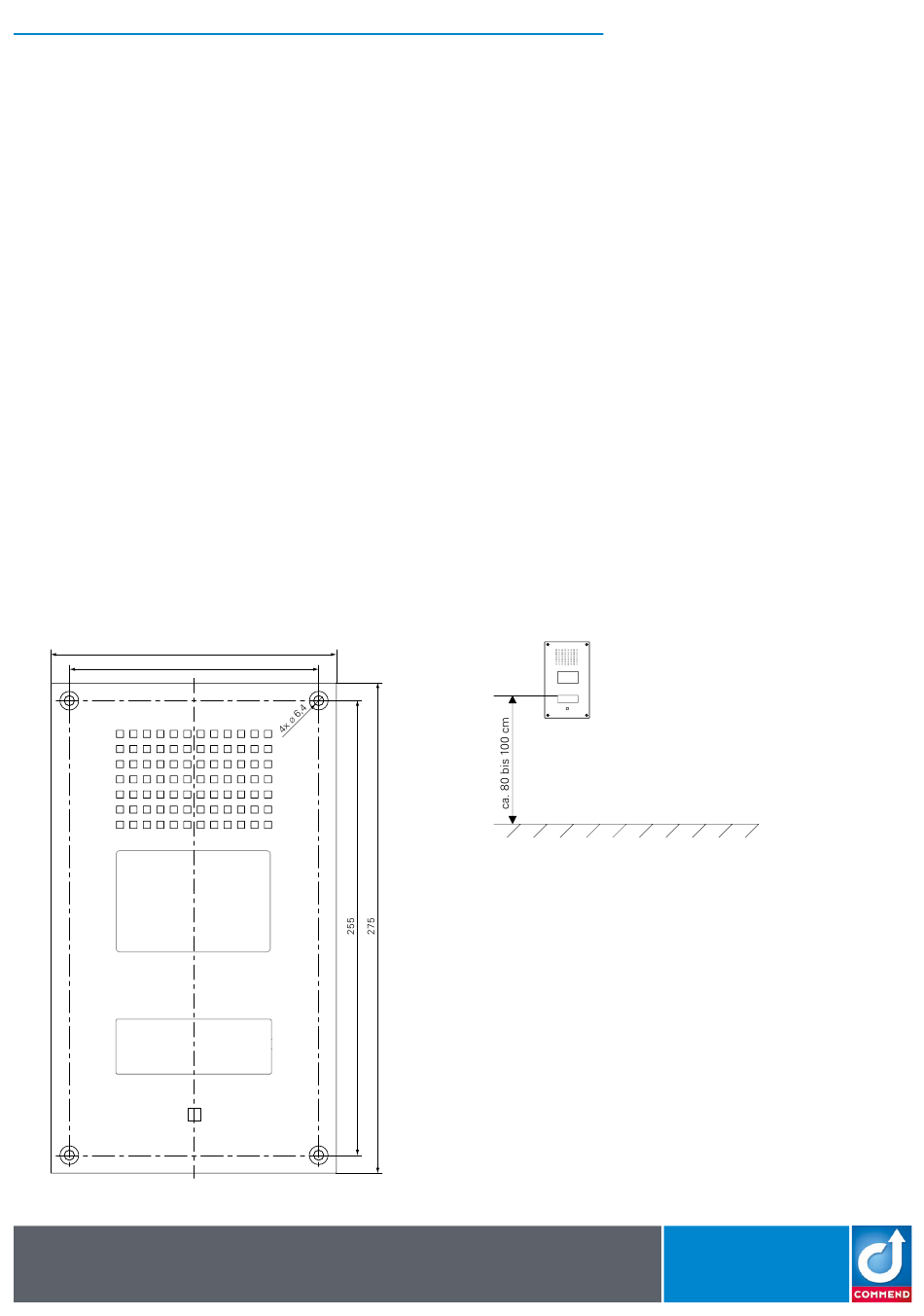

Abmessungen Frontplatte
Abmessungen in mm, kein Maßstab!
160
140
WS 211V D DA
DATENBLATT V1.2/0116
Das Design oder Spezifikationen von Produkten können sich ohne Vorankündigung aufgrund von Verbesserungen verändern. Irrtum vorbehalten.
Security and Communication
Empfohlene Montagehöhe
Tastenhöhe zwischen 80 und 100 cm.
Fertige Fussbodenoberfläche
Hinweis:
Für barrierefreie Bedienung sollten Bedienelemente mit genügend
Abstand von Gebäudeecken/-kanten montiert werden.
|
IN
1
www.commend.com
