VOORAFGAANDE AAN DE INSTALLATIE

Onderdelen

Controleer of de volgende onderdelen bij het apparaat zijn
geleverd:
1
3
2
5
4
7
6

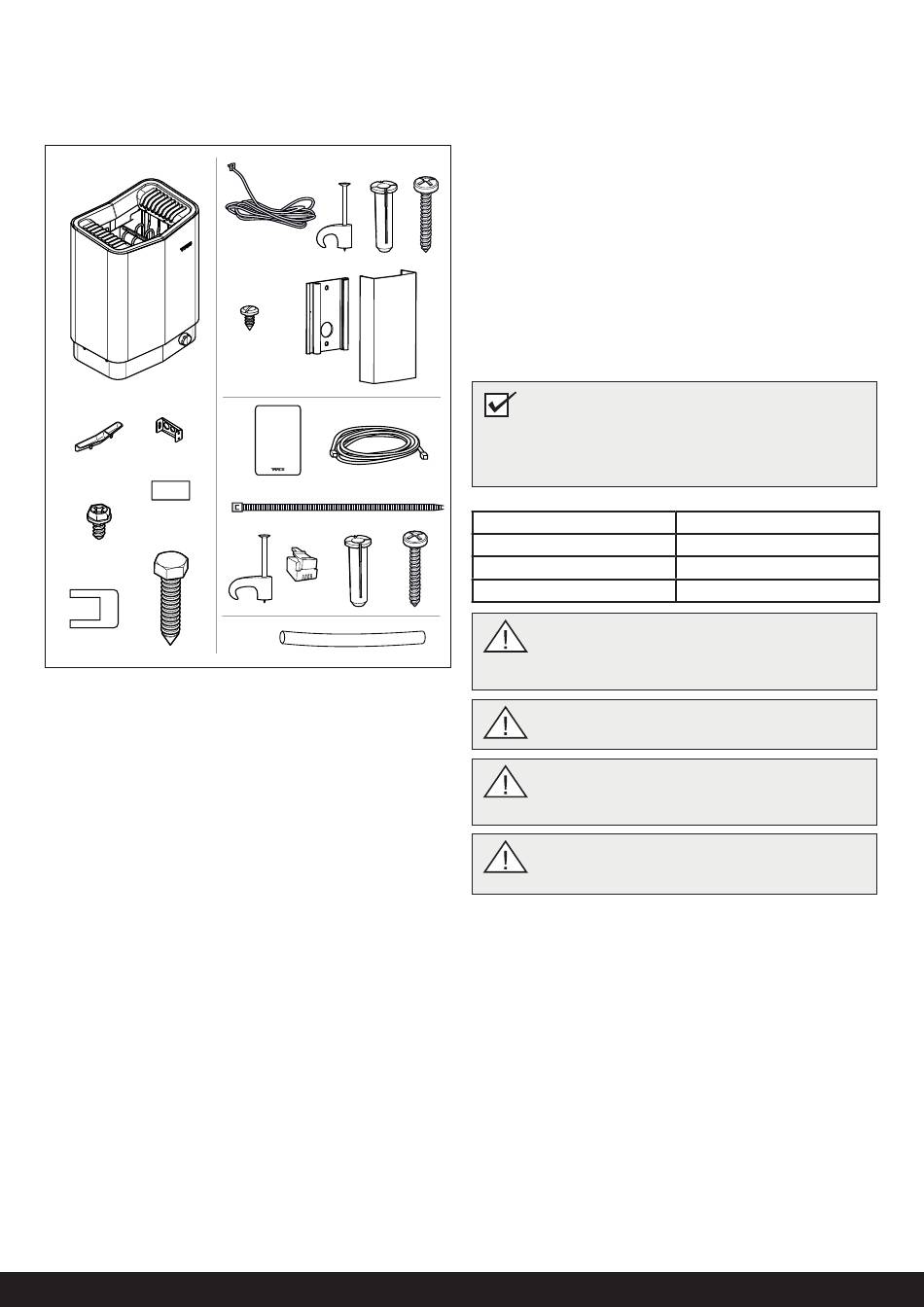

Afbeelding 1: Onderdelen van de saunakachel en het bedie-
ningspaneel
1. Saunakachel
2. Kruidenbakje/luchtbevochtiger
3. 4 wandmontagebeugels
4. 1 borgschroef B8 x 9,5 mm
5. Waarschuwingssticker in tien talen
6. 3 connectors
7. 4 schroeven voor beugel
8. NTC-sensor, kabellengte 4 m
9. 10 kabelclips (3-5)
10. 2 plastic pluggen van 25 x 5 mm
11. 2 schroeven RXS/A2 PHIL B6 x 25 mm
12. 1 schroef B4 x 6,5 mm
13. Sensorkap
14. Bedieningspaneel
15. Kabel tussen kachel en bedieningspaneel, RJ10 4P4C, 1
kabel met een lengte van 5 m
16. Kabelbinder
17. 10 kabelclips 3 x 5 mm
18. 2 modulaire stekkers 4, 4/4RJ10
19. 3 plastic pluggen 25 x 5 mm
20. 3 schroeven B6 x 25 mm
21. 3 beschermslangen Ø 14 x 150 mm, voor RJ10-kabels (sen-
sor, bedieningspaneel, deurschakelaar)
Neem contact op met uw leverancier als er een onderdeel ontbre-
ekt.
Bedieningspaneel Elite wordt geleverd bij de Sense Elite.
Zie de afzonderlijke handleidingen.
9 10
8
13
12
Elite
15
14
16
20
19
17
18
21

Installatievereisten

Controleer of is voldaan aan de volgende criteria om ervoor te
zorgen dat de kachel veilig kan worden gebruikt:
• De kabel (EKK, A05VV-U) of de leidingen met elektrische
bedrading (Fk, H07V-R) voor het aansluiten van de kachel
moet buiten de warmte-isolatie om worden gelegd.
• De kabels moeten goed worden gelegd (zie het gedeelte
Aansluit- en bedradingsschema op pagina 55).
11
• Het type zekering (A) en netsnoer (mm²) moeten geschikt
zijn voor de kachel (zie het gedeelte Aansluit- en bedradings-
schema op pagina 55).
• De ventilatie van de sauna moet in overeenstemming zijn
met de instructies in deze handleiding (zie het gedeelte De
luchinlaatopening aanbrengen op pagina 52).
• De plaats van de saunakachel, het bedieningspaneel en de
sensoren moet in overeenstemming zijn met de instructies in
deze handleiding.
• De capaciteit van de kachel (kW) moet worden aangepast
aan het volume van de sauna (m³) (zie tabel 1 op pagina
50). De minimum- en maximumvolumes mogen niet worden
overschreden.
OPMERKING! Bij een stenen muur zonder warm-
te-isolatie duurt het langer voordat de sauna op
temperatuur is. Elke vierkante meter gepleisterd
plafond of gepleisterde muur staat gelijk aan 1,2 tot 2
m³ extra saunavolume.
Tabel 1: Capaciteit en saunavolume
Capaciteit in kW
6,6
8
10,5
GEVAAR! Slechte ventilatie of een verkeerde
plaatsing van de kachel kan droge destillatie
veroorzaken wat onder bepaalde omstandigheden
kan leiden tot brandgevaar!
GEVAAR! Onvoldoende isolatie van de saunaca-
bine kan leiden tot brandgevaar!
GEVAAR! Gebruik van de verkeerde materialen
in de saunacabine, zoals spaanplaat, gipsplaat
enzovoort, kan leiden tot brandgevaar!
GEVAAR! De kachel moet door een erkend elektri-
cien worden aangesloten, volgens de van toepas-
sing zijnde richtlijnen!

Installatiegereedschappen

U hebt de volgende gereedschappen en materialen nodig voor de
installatie en de aansluiting:
• waterpas,
• moersleutel,
• boormachine,
• schroevendraaiers.

Voorbereiden van de installatie

Voordat u met de installatie van uw saunakachel begint:
• Bereid de plaatsing van de saunakachel voor (zie het gedeel-
te Plaatsing van de kachel -normale installatie op pagina 51).
• Bereid de plaatsing van het bedieningspaneel voor (zie de
bijgevoegde instructies voor informatie over de toegestane
plaats van het bedieningspaneel).
• Bereid de plaatsing van de sensor voor (zie de afbeeldingen
3 en 5 op pagina 51).
• Breng de luchtinlaatopening aan (zie het gedeelte De luchtin-
laatopening aanbrengen op pagina 52).
• Breng de luchtuitlaatopening aan (zie het gedeelte De luchtu-
itlaatopening aanbrengen op pagina 52).
• Bereid de installatie van de elektrische bedrading voor (zie
het gedeelte Aansluit- en bedradingsschema op pagina 55).
Min./max. m³ saunavolume
4-8
6-12
10-18
