ПЕРЕД УСТАНОВКОЙ
Компоненты
Убедитесь, что в комплект включены следующие компоненты:
1
3
2
5
4
7
6

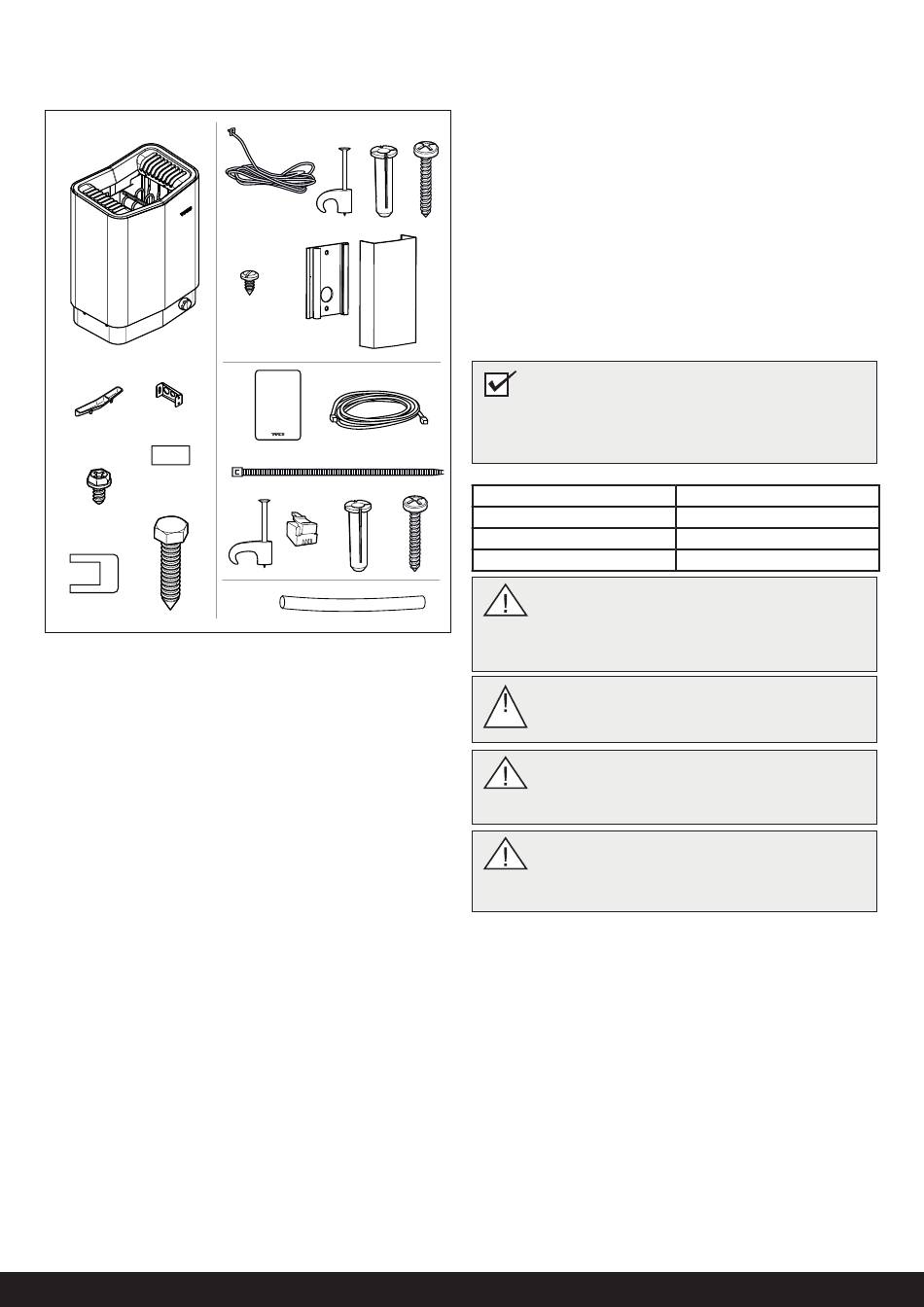

Рисунок 1: Компоненты нагревателя сауны/панели
управления
1. Нагреватель сауны
2. Чаша для трав/увлажнитель воздуха
3. Кронштейны x 4 шт.
4. Фиксирующий винт B8x9.5 x 1 шт.
5. Предупреждающая этикетка на десяти языках
6. Соединители x 3 шт.
7. Винты для кронштейна x 4 шт.
8. Датчик NTC, длина кабеля 4 м
9. Клипсы TC (3-5) x 10 шт.
10. Пластмассовые дюбели 25x5 x 2 шт.
11. Винты RXS/A2 PHIL B6x25 x 2 шт.
12. Винт B4x6,5 x 1 шт.
13. Крышка датчика
14. Панель управления
15. Кабель между нагревателем и панелью управления, RJ10
4P4C, длина кабеля 5 м x 1 шт.
16. Хомут для кабеля
17. Клипсы C3x5 x 10 шт.
18. Модульный штекер 4, 4/4RJ10 x 2 шт.
19. Пластмассовые дюбели 25x5 x 3 шт.
20. Винты B6x25 x 3 шт.
21. Защитный рукав Ø14x150 мм x 3 шт., для кабелей RJ10
(датчик, панель управления, дверной выключатель)
При отсутствии какой-либо детали свяжитесь с вашим
дилером.
Панель управления Elite поставляется с Sense Elite.
См. отдельные руководства.
9 10
8
13
12
Elite
15
14
16
20
17 19
18
21
Требования к установке:
Для безопасной эксплуатации устройства убедитесь в соблюдении
следующих требований:
• Кабель (EKK) или канал (Fk) для подключения устройства к
электрической сети проводится снаружи теплоизоляции.
• Кабельные соединения должны быть выполнены надлежащим
11
образом (см. раздел Подключение/Схема соединений, страница
39).
• Размер предохранителя (A) и размер кабеля питания (мм²)
должны быть подходящими для нагревателя (см. Раздел
Подключение/Схема соединений, страница 39).
• Вентиляция сауны должна быть выполнена в соответствии с
указаниями данной инструкции (см. раздел Позиционирование
впускного воздушного клапана, страница 36, раздел
Позиционирование выпускного воздушного клапана, страница
36).
• Положение нагревателя сауны, панели управления и датчиков
должно соответствовать инструкциям данного руководства.
• Выходная мощность нагревателя (кВт) должна быть
адаптирована к объему сауны (м³) (см. Таблица 1, страница 34).
Выходить за указанный минимальный и максимальный предел
объема не допускается.
ПРИМЕЧАНИЕ! Кирпичная стена без
теплоизоляции увеличивает время нагрева.
Каждый квадратный метр оштукатуренной
поверхности стены или потолка
соответствует увеличению объема сауны на
1,2–2 м³.
Таблица 1: Выходная мощность и объем сауны
Выходная мощность, кВт
6,6
8
10,5
ВНИМАНИЕ! Ненадлежащая вентиляция или
расположение нагревателя может привести
к сухой перегонке, что в определенных
условиях создает риск возникновения
пожара!
ВНИМАНИЕ! Недостаточная изоляция кабины
сауны может создавать риск возникновения
пожара!
ВНИМАНИЕ! Использование неподходящих
материалов в кабине сауны, таких как ДСП,
гипсокартон и т.д., может вызывать риск
возникновения пожара!
ВНИМАНИЕ! Подключение
нагревателя должно осуществляться
квалифицированным электриком в
соответствии с применимыми нормами!
Инструменты для установки
Для установки и подключения потребуются следующие инструменты
и материалы:
• водяной уровень,
• разводной ключ,
• электродрель,
• отвертки.
Планирование установки
Перед тем как приступать к установке нагревателя для сауны:
• Спланируйте место размещения нагревателя сауны (см. раздел
Позиционирование нагревателя – нормальная установка,
страница 35).
• Спланируйте размещение панели управления (см.
прикрепленные инструкции для получения информации о
допустимом расположении панели управления).
• Спланируйте размещение датчика (см. Рисунок 3, страница 35, и
Рисунок 5, страница 35).
• Разместите впускной воздушный клапан (см. раздел
Позиционирование впускного воздушного клапана, страница 36).
• Разместите выпускной воздушный клапан (см. раздел
Позиционирование выпускного воздушного клапана, страница
36).
• Спланируйте подключение электрических соединений (см.
раздел Подключение/схема соединений, страница 39).
Объем сауны, мин./макс. м³
4-8
6-12
10-18
