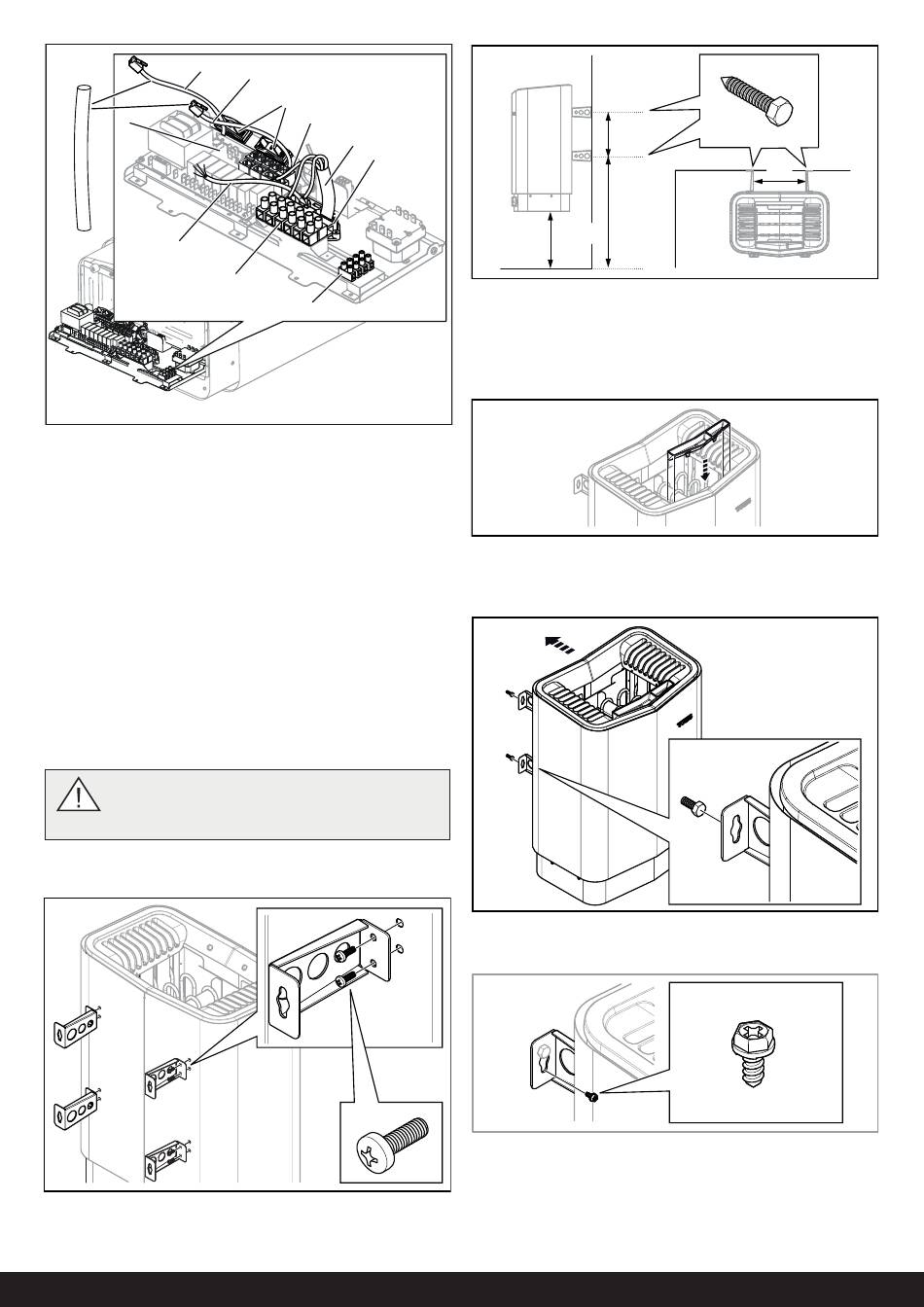

Rysunek 9. Płytka drukowana
1.
Przewód elektryczny
2.
Zacisk do podłączenia
przewodu elektrycznego
3.
Przelotka kablowa (x6)
4.
Przewód panelu sterują-
cego
5.
Zaciski modularne do
podłączenia panelu sterują-
cego, czujnika itp.
4.
Przewody panelu sterującego i czujników temperatury muszą
przechodzić przez gumowe przelotki (3). Podłącz przewód panelu
sterującego (4) do jednego z czterech styków RS485 (pozycje 6–9 na
rys. 9) zgodnie ze schematem połączeń (patrz Schemat połączeń i
okablowania).
5.
Podłącz przewód czujnika (6) do styku NTC na płytce drukowanej
(pozycja 1) (5) (patrz Schemat połączeń i okablowania) zgodnie ze
schematem połączeń (patrz Schemat połączeń i okablowania, str.
47).
6.
Podłącz przewód oświetlenia (jeśli jest potrzebny) (7), patrz rys. 9, do
styku 8 zgodnie ze schematem okablowania, rys. 17.
7.
Zamknij pokrywę i dokręć wkręty (patrz rys. 8).
Uwaga: Wykręcenie równocześnie wszystkich
wkrętów z tyłu może spowodować odpadnięcie
tylnej pokrywy. Z tego powodu należy pojedynczo
mocować cztery wsporniki do pieca.
8.
Odkręć pierwsze dwa wkręty z tyłu pieca i wkręć jeden z czterech
wsporników na miejsce. Wykonaj tę procedurę tyle razy, aby wszyst-
kie wsporniki zostały zamontowane (patrz rys. 10).
Rysunek 10. Mocowanie wsporników do pieca
9.
Umieść wkręty wspornika w wymaganych odległościach (patrz rys.
11).
4
9
3
1
10
2
8
6.
Przewód czujnika
7.
Przewód układu oświetlenia (jeśli
jest zamontowany)
8.
Zacisk do podłączenia układu
oświetlenia (jeśli jest zamon-
towany)
9.
Odprężacz przewodów styków
modularnych (x2)
10. Odprężacz przewodu elektrycz-
nego
11. Wąż ochronny na przewody
RJ10
4
3
2
Rysunek 11. Wymiary
1. 262 mm
2. 270 mm
3. 532 mm
4. 206 mm
10. Zamontuj miseczkę na zioła/nawilżacz powietrza (patrz rys. 12).
Rysunek 12. Montaż zbiorniczka na esencje zapachowe i
nawilżacza powietrza
11. Powieś piec na wsporniku (patrz rys. 13).
Rysunek 13. Wieszanie pieca.
12. Unieruchom piec za pomocą wkrętu ustalającego (patrz rys. 14).
Rysunek 14. Wkręt ustalający wspornik
13. Zamontuj czujnik na ścianie (patrz rys. 15). Przewód termis-
tora także można przeprowadzić przez ścianę. Jeśli w ścianie
za czujnikiem znajdują się otwory, zatkaj je (patrz rys. 16 na
str. 46). Przewód termistora można przedłużyć poza łaźnię za
pomocą przewodu niskonapięciowego (2-żyłowego).
