Tylo SENSE ELITE Installationsanleitung Seite 23

6
11
5
7

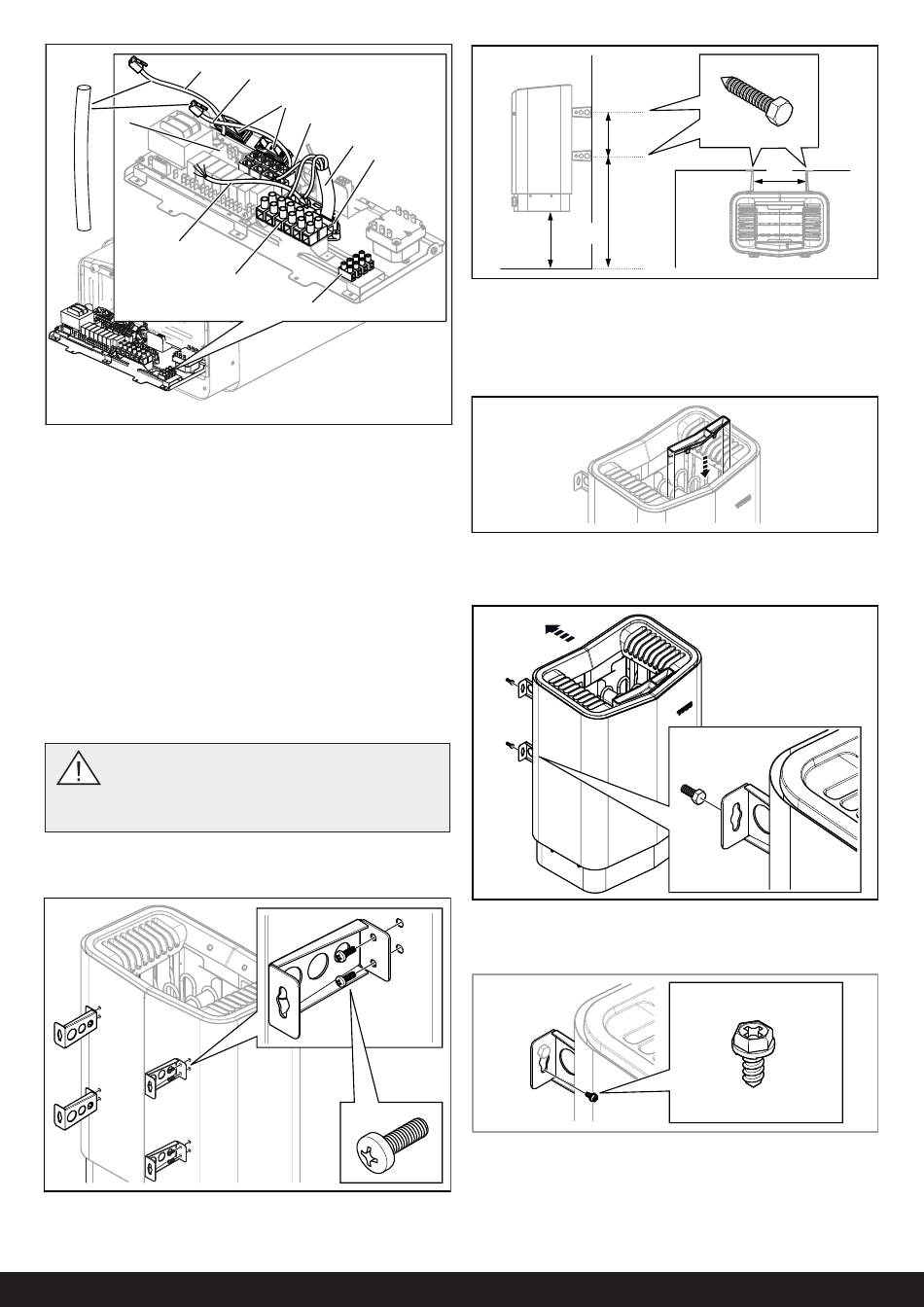

Abbildung 9: Leiterplatte
1. Elektrokabel
2. Anschlussklemme für Elek-
trokabel
3. Kabeltülle (6 Stck.)
4. Bedienpanelkabel
5. Modularkontakte zum
Anschließen des Bedienpa-
nels, der Sensoren etc.
4. Führen Sie die Kabel für das Bedienpanel und den Temperaturfühler
durch die Kabeltüllen (3). Verbinden Sie das Kabel des Bedienpa-
nels (4) mit einem der vier RS485-Kontakte (Positionen 6-9) (siehe
Abbildung 9), wie im Schaltplan gezeigt (siehe Anschlussdiagramm/
Schaltplan).
5. Verbinden Sie das Sensorkabel (6) mit dem NTC-Kontakt auf der
Leiterplatte (Position 1) (5) (siehe Anschlussdiagramm/Schaltplan),
wie im Schaltplan gezeigt (siehe Anschlussdiagramm/Schaltplan auf
Seite 23).
6. Verbinden Sie das Lichtkabel (sofern relevant) (7), (siehe Abbildung
9) mit der Klemme (8), wie im Schaltplan in Abbildung 17 gezeigt.
7. Montieren Sie die Abdeckung und ziehen Sie die Schrauben fest
(siehe Abbildung 8).
Hinweis: Wenn alle Schrauben auf der Rückseite
gleichzeitig herausgedreht werden, löst sich mög-
licherweise das Rückwandblech. Befestigen Sie
die vier Halterungen deshalb nacheinander an der
Heizung.
8. Lösen Sie die ersten beiden Schrauben auf der Rückseite der
Heizung und schrauben sie eine der vier Halterungen daran fest.
Wiederholen Sie den Vorgang, bis alle Halterungen montiert sind
(siehe Abb. 10).
Abbildung 10: Montage der Halterungen an der Heizung
9. Positionieren Sie die Halterungsschrauben unter Beachtung der
Maßangaben (siehe Abbildung 11).
4
9
3
1
10
2
8
6. Sensorkabel
7. Lichtkabel (sofern relevant)
8. Anschlussklemme für Licht (so-
fern relevant)
9. Zugentlastung zwischen Kabel
und Modularkontakten (2 Stck.)
10. Zugentlastung für Elektrokabel
11. Schutzschlauch für RJ10-Kabel
4
3
2
Abbildung 11: Abmessungen
1. 262 mm
2. 270 mm
3. 532 mm
4. 206 mm
10. Montieren Sie das Kräuterbecken / den Luftbefeuchter (siehe Abb.
12).
Abbildung 12: Montage des Duftkonzentratbehälters/Luftbefeuchters
11. Hängen Sie die Heizung an den Schrauben auf (siehe Abb. 13).
Abbildung 13: Hängen Sie die Heizung auf.
12. Fixieren Sie die Heizung mit der Sicherungsschraube (siehe
Abb. 14).
Abbildung 14: Sicherungsschraube für Halterung
13. Montieren Sie den Sensor an der Wand (siehe Abb. 15).
Das Thermistorkabel kann ebenfalls durch die Wand geführt
werden. Dichten Sie hinter dem Sensor befi ndliche Löcher in
der Wand ab (siehe Abbildung 16 auf Seite 22). Außerhalb
der Sauna kann das Thermistorkabel mit einem Niederspan-
nungskabel (2-adrig) verlängert werden.
21
1
