52
Plaatsen van het bedieningspaneel:
Het bedieningspaneel moet op de voorgeschreven veilige afstand
worden geplaatst.

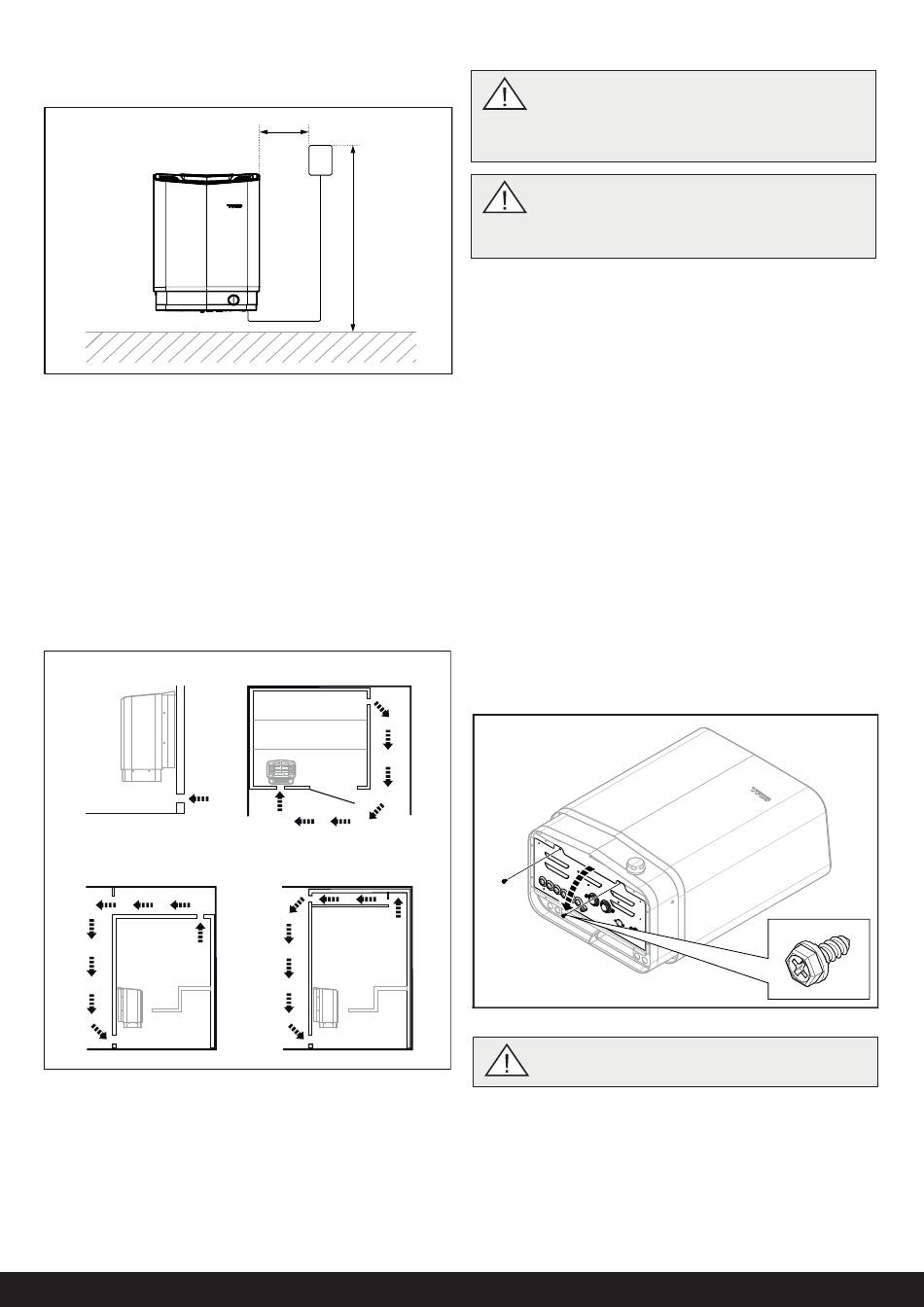

Afbeelding 6: Veilige afstand van het bedieningspaneel
1. Kachel
2. Bedieningspaneel
3. Maximaal 900 mm
4. Minimaal 300 mm
Aanbrengen van de inlaatopening
Maak de inlaatopening door de wand onder de middellijn van de
kachel.
De ventilatieopening voor een gezinssauna moet ongeveer 125
cm² zijn.
De luchtcirculatie van de deur moet overeenkomen met de hete-
luchtcirculatie van de kachel.
1
3
Afbeelding 7: De luchtinlaat- en luchtuitlaatopening aanbrengen
1. Plaats van de luchtinlaatopening
2. Plaats van luchtuitlaatopening door de wand van de sauna
3. Plaats van de luchtuitlaatopening in het plafond
4. Plaats van de luchtuitlaatopening in het plafond via luchtka-
naal
4
2
3
1
2
4
Aanbrengen van de uitlaatopening:
GEVAAR! De luchtuitlaatopening moet niet naar
buiten leiden. Hierdoor kan de draairichting van
de ventilatie veranderen, wat een negatief eff ect
kan hebben op de temperatuuruitschakeling van
de kachel.
GEVAAR! Openingen boven het plafond van de
sauna moeten niet worden dichtgemaakt zonder
ten minste één ventilatieopening open te laten in
dezelfde wand als van de deur van de sauna!
De uitlaatopening aanbrengen
• Maak de luchtuitlaatopening op de grootst mogelijke afstand
van de luchtinlaatopening, bijvoorbeeld diagonaal (zie afbeel-
ding 7).
• Maak de luchtuitlaatopening hoog op de wand of in het pla-
fond (zie afbeelding 7).
• Maak de opening dusdanig dat de ventilatie plaatsvindt naar
de ruimte waarop ook de deur en de luchtinlaatopening
uitkomen.
De uitlaatopening moet op dezelfde ruimte uitkomen als de inlaa-
topening.
Zorg ervoor dat de uitlaatopening open is.
Mechanische ventilatie wordt niet aanbevolen omdat dit kan leid-
en tot een slechte luchtuitwisseling wat een negatieve invloed kan
hebben op de temperatuuruitschakeling van de kachel.

INSTALLATIE

Installatie van de saunakachel

U kunt de installatie het eenvoudigst voorbereiden door de kachel
neer te leggen.
De kachel installeren:
1. Leg de kachel neer met de voorkant naar boven.
2. Draai de schroeven los en open de kap (zie afbeelding 8).
Afbeelding 8: De kap openen en sluiten
WAARSCHUWING! Controleer altijd of de kachel
is aangesloten op de juiste spanning!
Sluit de kachel aan met standaardbedrading (Fk, H07V-R of EKK,
A05VV-U) die is goedgekeurd voor vaste installatie.
Enkele draden (Fk, H07V-R) moeten worden beschermd door
elektriciteitsleidingen naar de kachel.
3. Sluit de elektriciteitskabel (1) aan op de aansluiting (2) (zie
afbeelding 9) volgens het bedradingsschema (zie het gedeel-
te Aansluit- en bedradingsschema op pagina 55).
