Idrifttagande - Gemü 707 Original Einbau- Und Montageanleitung

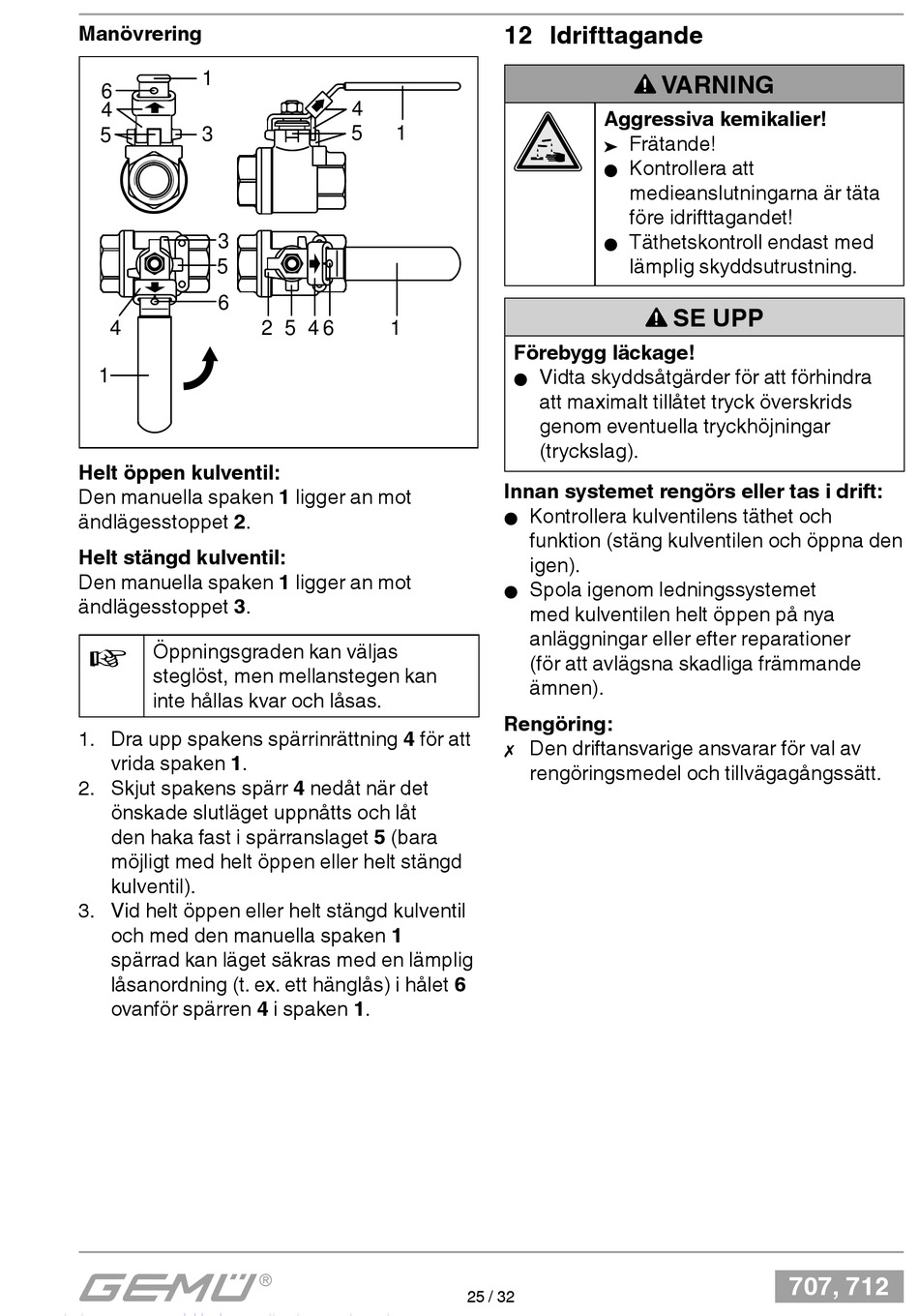

Manövrering
1
6
4
3
5
3
5
6
4
1
Helt öppen kulventil:
Den manuella spaken 1 ligger an mot
ändlägesstoppet 2.
Helt stängd kulventil:
Den manuella spaken 1 ligger an mot
ändlägesstoppet 3.
Öppningsgraden kan väljas
+
steglöst, men mellanstegen kan
inte hållas kvar och låsas.
1. Dra upp spakens spärrinrättning 4 för att
vrida spaken 1.
2. Skjut spakens spärr 4 nedåt när det
önskade slutläget uppnåtts och låt
den haka fast i spärranslaget 5 (bara
möjligt med helt öppen eller helt stängd
kulventil).
3. Vid helt öppen eller helt stängd kulventil
och med den manuella spaken 1
spärrad kan läget säkras med en lämplig
låsanordning (t. ex. ett hänglås) i hålet 6
ovanför spärren 4 i spaken 1.
4
5 1
5 4 6 1
2

12 Idrifttagande

Aggressiva kemikalier!
Frätande!
®
Kontrollera att
G
medieanslutningarna är täta
före idrifttagandet!
Täthetskontroll endast med
G
lämplig skyddsutrustning.
Förebygg läckage!
Vidta skyddsåtgärder för att förhindra
G
att maximalt tillåtet tryck överskrids
genom eventuella tryckhöjningar
(tryckslag).
Innan systemet rengörs eller tas i drift:
Kontrollera kulventilens täthet och
G
funktion (stäng kulventilen och öppna den
igen).
Spola igenom ledningssystemet
G
med kulventilen helt öppen på nya
anläggningar eller efter reparationer
(för att avlägsna skadliga främmande
ämnen).
Rengöring:
Den driftansvarige ansvarar för val av

rengöringsmedel och tillvägagångssätt.
25 / 32
VARNING
SE UPP
707, 712
