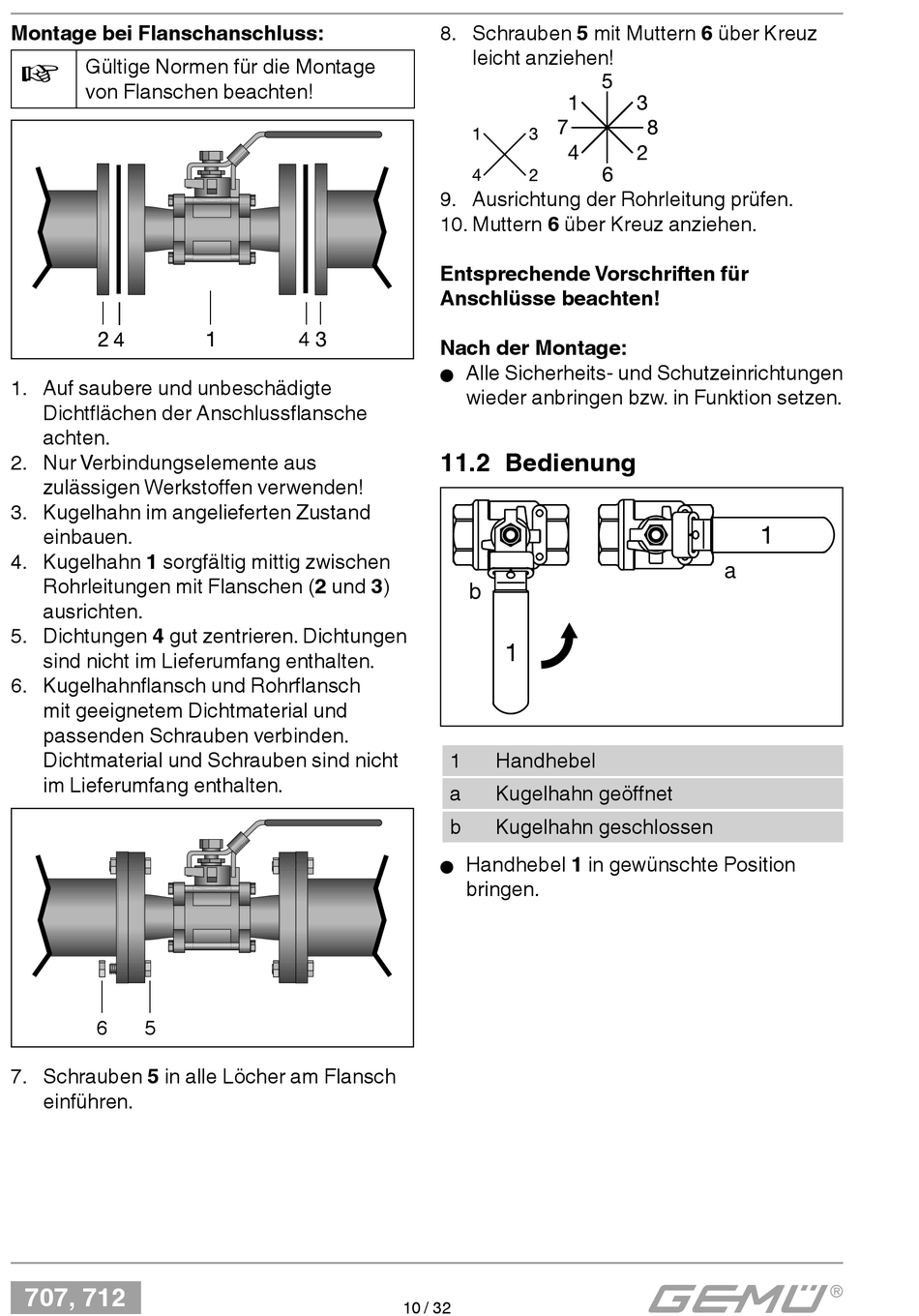

Montage bei Flanschanschluss:
Gültige Normen für die Montage
+
von Flanschen beachten!
4
1. Auf saubere und unbeschädigte
Dichtflächen der Anschlussflansche
achten.
2. Nur Verbindungselemente aus
zulässigen Werkstoffen verwenden!
3. Kugelhahn im angelieferten Zustand
einbauen.
4. Kugelhahn 1 sorgfältig mittig zwischen
Rohrleitungen mit Flanschen (2 und 3)
ausrichten.
5. Dichtungen 4 gut zentrieren. Dichtungen
sind nicht im Lieferumfang enthalten.
6. Kugelhahnflansch und Rohrflansch
mit geeignetem Dichtmaterial und
passenden Schrauben verbinden.
Dichtmaterial und Schrauben sind nicht
im Lieferumfang enthalten.
6 5
7. Schrauben 5 in alle Löcher am Flansch
einführen.
707, 712
8. Schrauben 5 mit Muttern 6 über Kreuz
leicht anziehen!
9. Ausrichtung der Rohrleitung prüfen.
10. Muttern 6 über Kreuz anziehen.
Entsprechende Vorschriften für
Anschlüsse beachten!
4
Nach der Montage:
Alle Sicherheits- und Schutzeinrichtungen
G
wieder anbringen bzw. in Funktion setzen.

11.2 Bedienung

b
1
a
b
Handhebel 1 in gewünschte Position
G
bringen.
10 / 32
Handhebel
Kugelhahn geöff net
Kugelhahn geschlossen
a
