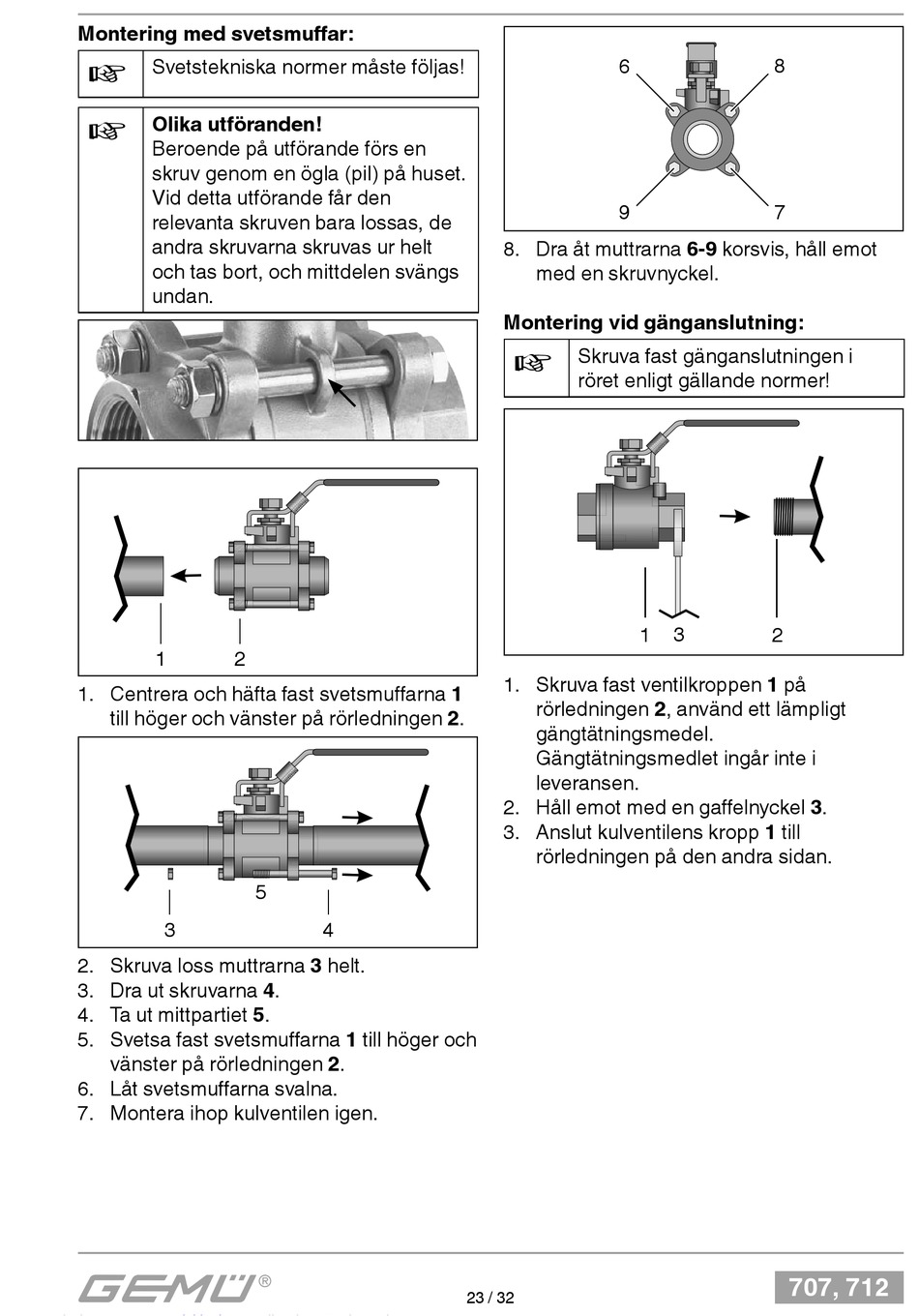

Montering med svetsmuffar:
Svetstekniska normer måste följas!
+
Olika utföranden!
+
Beroende på utförande förs en
skruv genom en ögla (pil) på huset.
Vid detta utförande får den
relevanta skruven bara lossas, de
andra skruvarna skruvas ur helt
och tas bort, och mittdelen svängs
undan.
1 2
1. Centrera och häfta fast svetsmuffarna 1
till höger och vänster på rörledningen 2.
3
2. Skruva loss muttrarna 3 helt.
3. Dra ut skruvarna 4.
4. Ta ut mittpartiet 5.
5. Svetsa fast svetsmuffarna 1 till höger och
vänster på rörledningen 2.
6. Låt svetsmuffarna svalna.
7. Montera ihop kulventilen igen.
5
4
6
9
8. Dra åt muttrarna 6-9 korsvis, håll emot
med en skruvnyckel.
Montering vid gänganslutning:
Skruva fast gänganslutningen i
+
röret enligt gällande normer!
1
1. Skruva fast ventilkroppen 1 på
rörledningen 2, använd ett lämpligt
gängtätningsmedel.
Gängtätningsmedlet ingår inte i
leveransen.
2. Håll emot med en gaffelnyckel 3.
3. Anslut kulventilens kropp 1 till
rörledningen på den andra sidan.
23 / 32
8
7
3
2
707, 712
