Einbau In Eine Freiliegende - Kessel Pumpfix F Comfort Anleitung Für Einbau, Bedienung Und Wartung

Gewindeanschluss direkt an eine Entlüftungs-
leitung (über Dach) angeschlossen werden.

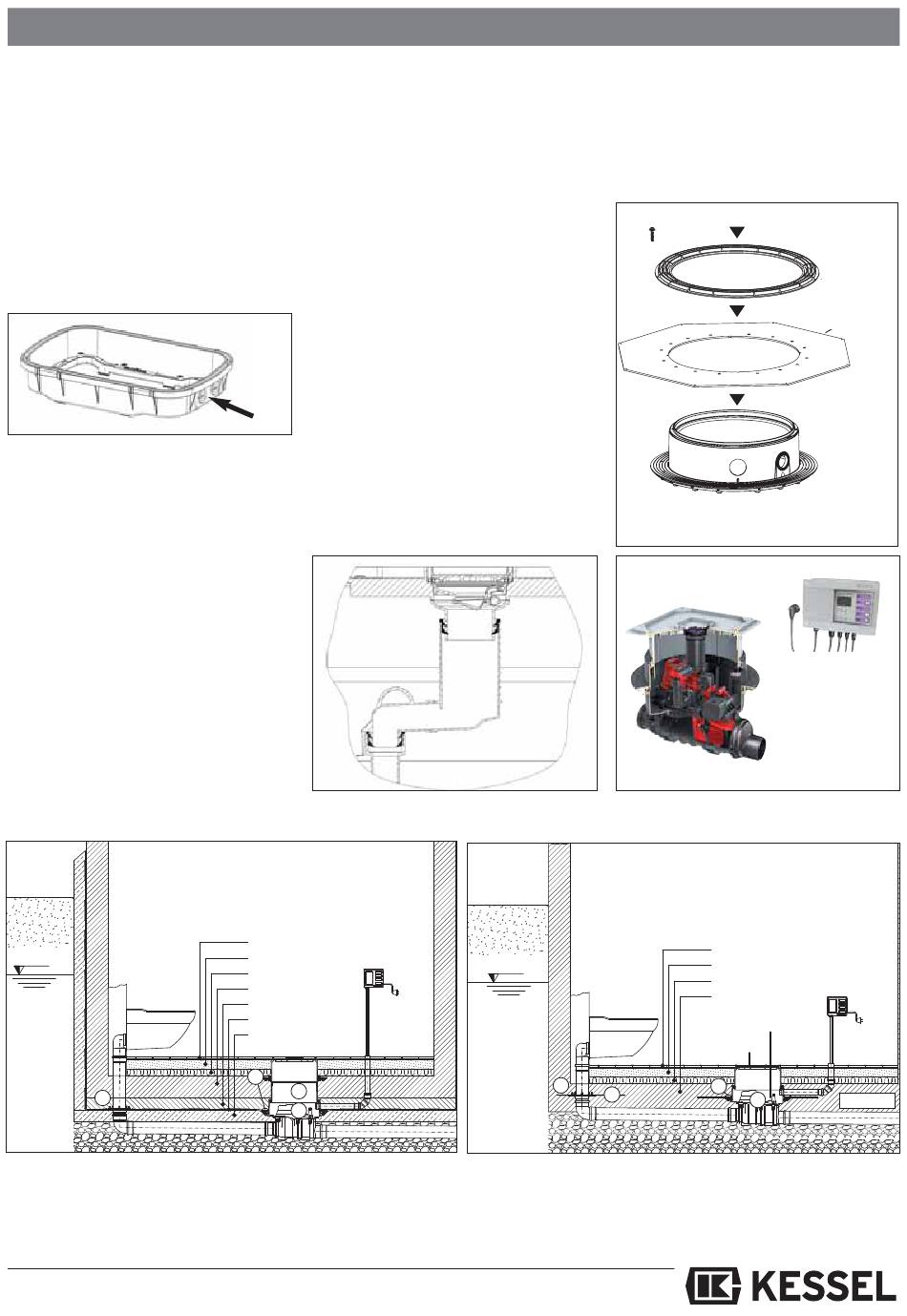

3.4 Einbau in eine freiliegende

Abwasserleitung
Die Ausführung zur freien Aufstellung wird mit
einer Schutzhaube ausgeliefert, um nach der
Inbetriebnahme eine Beschädigung der Bau-
teile zu verhindern. Abb.7 zeigt die Kabeldurch-
führungen – 1 bzw. 2 (variantenabhängig).
Einbau in drückendes Wasser
3.5
(Dichtungsset Art.-Nr. 83023)
Abb. 7
Ist der Einbau in drückendem Wasser, dient
der Flansch als erforderliche Abdichtungs-
ebene für eine weiße oder schwarze Wanne
(siehe Abbildung). Da zu wird zwischen dem
Gegenflansch aus Kunst stoff und dem am
Grund körper integriertem Pressdichtungs-
flansch ei ne Dichtungsbahn eingeklemmt
und mit den bei liegenden Schrauben ver-
schraubt. Als Dich tungsbahn kann die bau-
seits verwendete Dichtfolie verwendet wer-
den. Bei Einbau in eine wasserdichte weiße
Wanne bietet KESSEL zusätzlich eine pas-
sende Dichtungsbahn aus Naturkautschuk
NK/ SBR an, bei welcher die Bohrungen
zum Verschrauben bereits aus ge stanzt sind
(siehe Abb. 8).
Falls es notwendig ist, die wasserdichte Be-
tonwanne beispielsweise für den Anschluss
von Zuläufen, Kabelleerrohren, usw. zu
Einbaubeispiel „Schwarze Wanne"
BWS *
4
ΠKESSEL-Pumpfix F, Staufix FKA, Staufix SWA, Controlfix
 Pressdichtungsflansch mit Dichtungsset Art.-Nr. 83 023
Ž Verlängerungsstück Art.-Nr. 83 071
 Zwischenstück DN 100 mit Pressdichtungsflansch aus Edelstahl
Art.-Nr. 27 198
3. Einbau
durch brechen, sind auch diese Durchdrin-
gungen wasserundurchlässig herzustellen.
Die maximale Grundwasserbeständigkeit
beträgt 2 m.
Einbau mit Verlängerungsstück
(Best.Nr. 83 071).
Mit dem Verlängerungsstück ist die
Flanschhöhe individuell einstellbar. Das
Aufsatzstück ist ggf. auf die erforderliche
Höhe zu kürzen.
Besonderheiten Pumpfix F Com-
3.6
fort
Der Pumpfix F Comfort besitzt eine inte-
grierte Ablauffunktion zur Oberflächenent-
wässerung.
Montage
3.7
Die Verbindung der Ablauffunktion an den
Zulaufdeckel erfolgt über den beigelegten
Ablaufanschluss. Den Ablaufanschluss in
die vorgegebene Öffnung einführen und mit
dem Einhandschnellverschluss verriegeln.
Fliesen
Estrich
Dämmung
Betonboden
Schutzbeton
Abdichtung
Unterbeton
2
3
1
Je nach Einbautiefe (Einstecktiefe des Auf-
satzstückes) ist der Ablaufanschluss auf
das jeweilige Maß abzulängen (siehe Abb.
9) oder mit HT-Rohr DN 70 zu verlängern,
wenn ein vertiefter Einbau mittels Verlän-
gerungsstück (Art.-Nr. 83071) vorliegt.
Abb. 9
Einbaubeispiel „Weiße Wanne"
BWS *
4
5
 Elastomere Sperrbahn Art.-Nr. 27 159
‘ Aufsatzstück mit Abdeckplatte aus Kunststoff
’ Schaltgerät
“ Verschlusshebel
5
Abb. 8
Pumpfix F Comfort
Fliesen
Estrich
Dämmung
Betonboden
“
‘
2
1
Dichtungsset
Dichtun
(83023)
- Gegen
• Gegenflansch
• Dichtungsbahn
- Dichtu
Pressdichtungs-
flansch
’
WU-Beton
