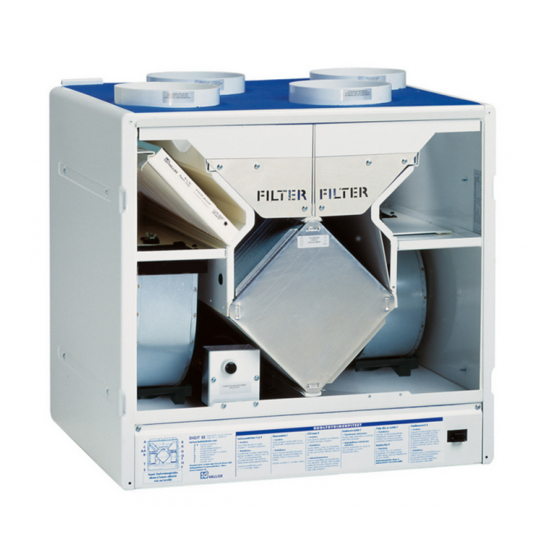

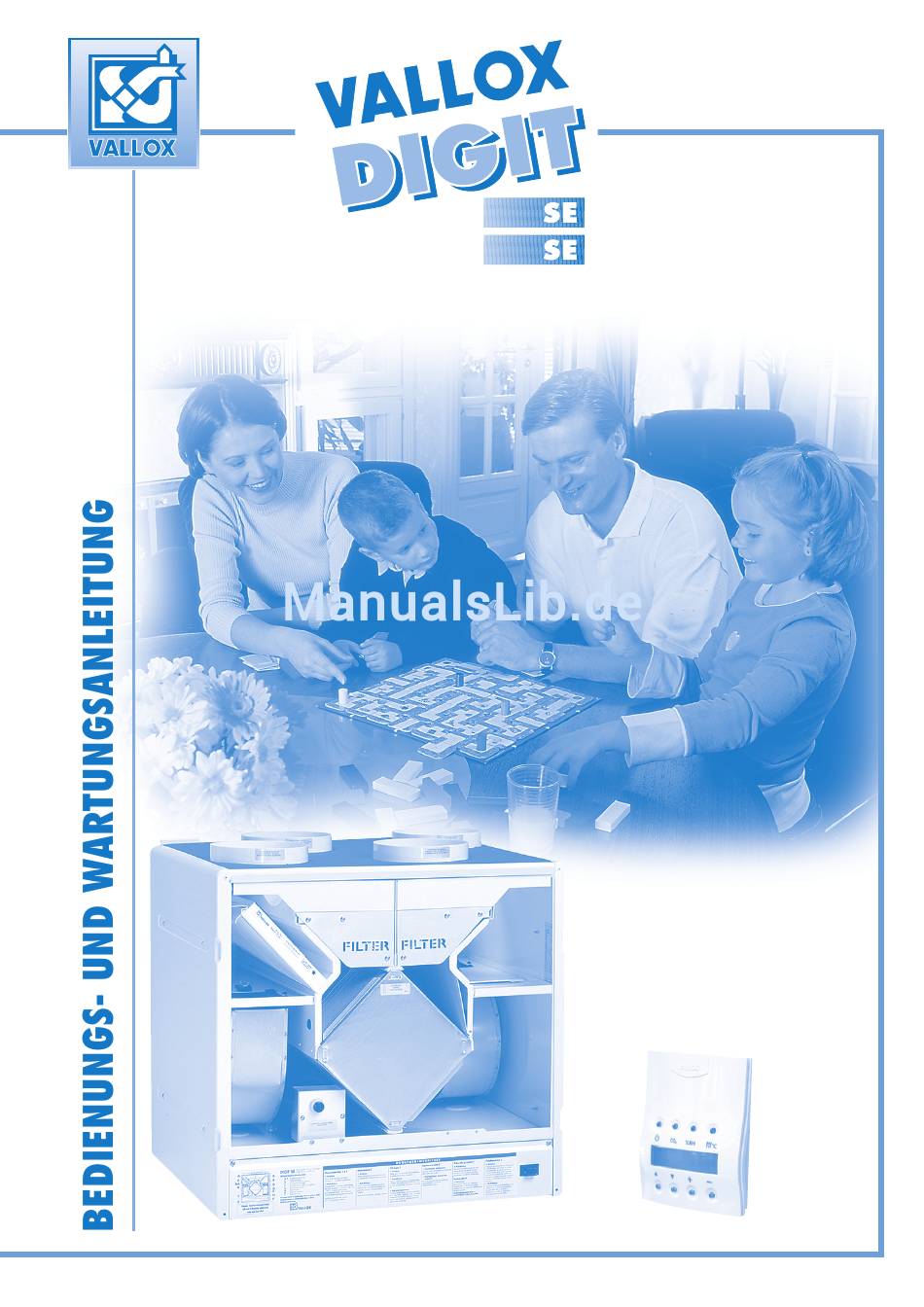

- Seite 1 • 1.09.61D • 15.5.2008 • Typ: B 3500 SE © VALLOX MODELLE: VALLOX DIGIT SE VALLOX DIGIT SE VKL DIGIT ELEKTRONISCHER REGLER MIT LCD-ANZEIGE © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Kondenswasser ..............S. 14 Die Lüftungsanlage darf nie ganz ausgeschaltet werden, weil sie für VORGEHEN BEI STÖRFÄLLEN ..............S. 15 eine gleichbleibende Qualität der Innenluft sorgt und Ausgasungen aus Bauteilen sowie Staub abführt. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 3: Drei Fragen Zum Luftaustausch
1. Zuluft in die Wohnung 1. Zuluft in die Wohnung 2. Abluft zum Gerät 2. Abluft zum Gerät 3. Außenluft zum Gerät 3. Außenluft zum Gerät 4. Fortluft nach draußen 4. Fortluft nach draußen © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 4: Einschalten
Die Fühler regeln den Luftaustausch automatisch auf ein optimales Niveau, auch wenn die Wohnung leersteht. 2.1. Einschalten 1. Stecker ans Stromnetz anschließen. VALLOX DIGIT SE ist jetzt betriebsbereit. 2. Gerät einschalten und an der Reglereinheit die geeignete Lüftungsstufe wählen. Es sind eine oder mehrere Reglereinheiten vorhanden. Siehe LON-Wandler Bedienungsanleitung für Reglereinheiten, Punkt 3.2.1. -
Seite 5: Lüftungsregelung Mit Kohlendioxidfühler
BEDIENUNGSANLEITUNG 2.4. Lüftungsregelung mit dem Kohlendioxidfühler (Zusatzausstattung) • Bei der Kohlendioxid-Regelung regelt das Gerät VALLOX DIGIT SE die Lüftungsleistung so, dass der Kohlendioxidgehalt der Luftaustauschzone unterhalb des Einstellwertes bleibt. Wenn mehr als ein Fühler eingesetzt wird, erfolgt die Regelung der Ventilatorleistung nach dem höchsten Messergebnis. -
Seite 6: Konstanttemperatur-Regelung Der Zuluft
BEDIENUNGSANLEITUNG 2.9. Konstanttemperatur-Regelung der Zuluft • Die Regelung der Nachheizung beim DIGIT SE erfolgt proportional: Wenn die gewählte Temperatur mehr als 2,5 °C über der Zulufttemperatur liegt, ist das Register zu 100 % eingeschaltet; wenn die Temperaturdifferenz abnimmt, verringert die Elektronik automatisch die Einschaltzeit des Registers in Perioden von zwei Minuten. -
Seite 7: Filterüberwachungsfunktion
VALLOX DIGIT SE/SE VKL BEDIENUNGSANLEITUNG 2.14 Filterüberwachung • Wenn das Gerät DIGIT SE mit einer Druckdifferenz-Gebereinheit für den Zuluft- und/oder Abluftkanal ausgestattet ist, überwacht dieser / überwachen diese die Druckdifferenz im gesamten Luftkanal. Wenn der Druck angestiegen ist (z.B. wegen eines verstopften Filters), lassen sie in der Hauptanzeige der Reglereinheit das Symbol ( ) aufleuchten. -
Seite 8: Bedienungsanleitung
Fortluft an. Die Thermofühler messen mit einer Genauigkeit von ± 2 °C. Fort 20 3.2.6. Einstellung der Zulufttemperatur Die Temperatureinstellung der Zuluft kann mit den + und – Tasten geändert werden. Temp. Einstell. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 9: Einstellungsmenü
Der gewünschte Regelwert für den Gleichstromventilator wird mit den + und – Tasten gewählt. Die DC-Ventil.Abluft Drehzahl des Abluftventilators kann durch Eingabe eines geringeren Prozentwertes gesenkt werden. 100% Falls im Lüftungsgerät Wechselstromventilatoren eingebaut sind, hat diese Regelung keinen Einfluss auf die Funktion des Gerätes. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 10 Die gewünschte maximale Ventilatorleistung wird mit den + und – Tasten gewählt. Die Max-lüftungsst maximale Ventilatorleistung arbeitet entweder zusammen mit den Regelfunktionen oder ständig. Siehe Punkt 3.3.6., Betriebsart der Maximalleistungseinstellung. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 11: Wochenuhrsteuerung
Montag (D=1), Stunden 15 (H=15), Minuten (M=30). Die Uhrzeit bleibt auch bei Stromausfall erhalten. Kursor day Tag 1…7 1=Montag, 2=Dienstag usw. hour Stunde 0…23 Min Minuten 0…60 Exit Einstellungen quittieren und verlassen © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 12: Werkseinstellungen
= 6 °C bei Vorheizung, sonst 1 °C Einstellung der Vorheizung Wartungsanzeige = 4 Monate = 12 °C Umgehung des Wärmeaustauschers Kaskadenregelung = Nicht verwendet Einstellung des Feuchteniveaus (RF-Niveau) = automatisch Schaltertyp = Stoßlüftungsschalter © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 13: Wartungsanleitung
Bei Bedarf müssen die Grobfilter (A) zwei- bis viermal im Jahr gewaschen werden, ferner auch dann, wenn die Filterüberwachung einen Wartungsbedarf anzeigt. Beim Öffnen der Gerätetür des DIGIT SE unterbricht der Sicherheitsschalter (T) die Stromzufuhr. Die Filter in Wasser von 25 - 30 C sowie mit Geschirrspülmittel waschen, dabei nur leicht drücken. -
Seite 14: Ventilatoren Und Nachheizregister
Klappenstellung achten, damit diese auch auf der Seite des Filters F7 arbeiten kann. 4.3. Filterüberwachung Für das Gerät DIGIT SE ist als Zusatzausstattung eine Filterüberwachung erhältlich. In der Hauptanzeige leuchtet bei den Ventilatorstufen 7 und 8 und bei sauberen Filtern normaler- weise das Symbol der Filterüberwachung ( ) auf. -
Seite 15: Vorgehen Bei Störfällen
überprüfen und Fühler bei Bedarf austauschen. Gerät ist stehengeblieben. Meldung "Außenluftfühler • Defekt im Außenluftfühler. • Wartungsfirma verständigen: Installation des Fühlers defekt" in der Anzeige, Gerät überprüfen und Fühler bei Bedarf austauschen. ist stehengeblieben. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 16 Nach einem eventuellen Stromausfall schaltet das Gerät mit der minimalen Ventilatorleistung ein. Alle anderen gewählten Einstellungen und Einstellwerte bleiben im Gerätespeicher erhalten. Vallox Oy FIN-32200 Loimaa Telefon +358 2 7636 300 Telefax +358 2 7631 539 www.vallox.com © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
