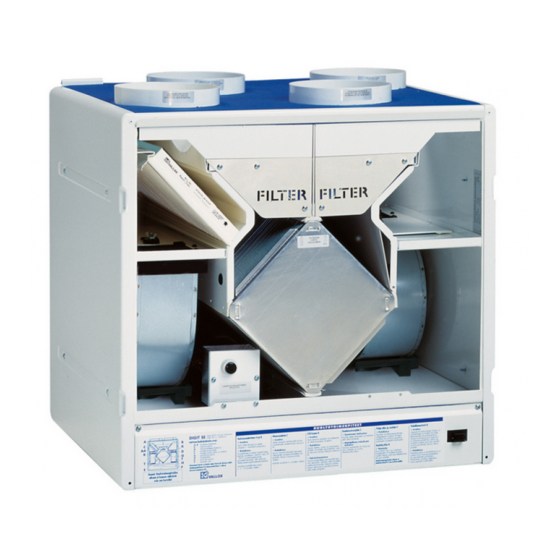

Abbildung: Modell R. Im Modell L sind die Luftkanalanschlüsse umgekehrt angeordnet (siehe S. 2).
Technische Daten
• Anschluss: 230 V, 50 Hz, 1,35 kW, 5,9 A (mit externer Vorheizung,
max. 2 kW, insgesamt 3,35 kW, 14,7 A)
• 8-stufige Leistungsregelung, Grund- und Maximalregelung einstellbar
• EIN-/AUS-Taste für Nachheizung, Wahl des Einstellwertes für Nachheizung an der
Reglereinheit
• Kann von verschiedenen Stellen aus gesteuert werden (maximal 8 Reglereinheiten)
• LON-Fernüberwachungssteuerung
• Fernüberwachungssteuerung für die Ventilatorstufen (0 – 20 mA oder 0 – 10 VDC)
• Wartungsanzeige erinnert an erforderliche Wartung
• Automatische Umgehung des Wärmeaustauschers
• Kondenswasser kann versteckt abgeleitet werden
• Gefrierschutzautomatik für Wärmeaustauscher
• Bei den VKL-Modellen Gefrierschutzautomatik für Wasserregister
• Wirkungsgrad des Wärmeaustauschers 60 %
• Bei einer Störung zeigt das Anzeigelicht der Reglereinheit die Ursache an
• Störungsmelderelais mit potentialfreien Kontakten (für Fernüberwachung)
• Die Geräteautomatik hat vorbereitete Anschlussmöglichkeiten für:
– Kohlendioxid-Steuerung
– Feuchte-Steuerung
– Filterüberwachung für sowohl Abluft- als auch Zuluftseite
– Kamin- / Stoßlüftungstastschalter
– Steuerung der externen Vorheizung (wird im Werk montiert)
– Zusatzausstattung: Schalldämpfereinheit und Verteilerkästen

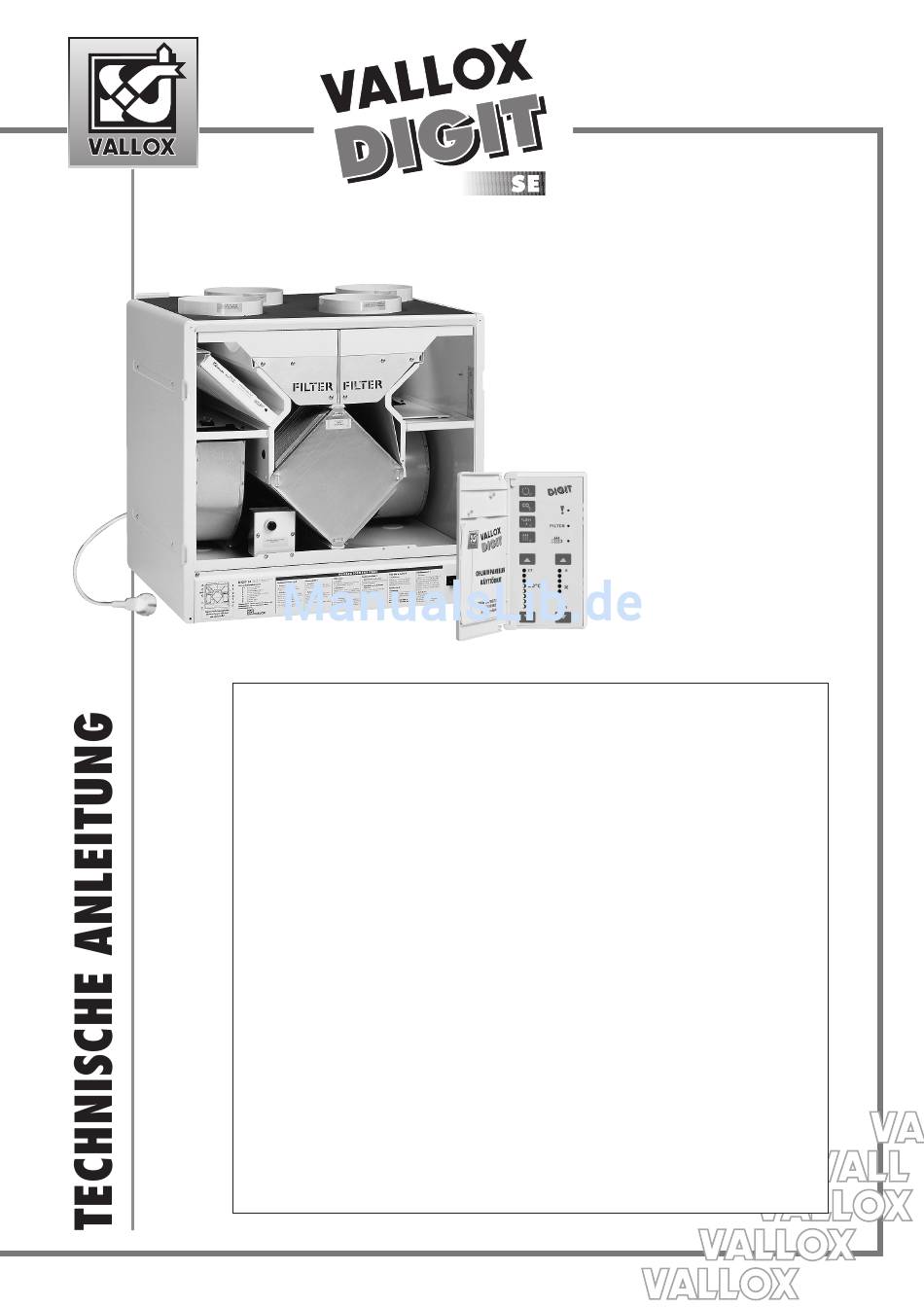

TECHNISCHE ANLEITUNG
MODELLE:
DIGIT SE R
DIGIT SE L
DIGIT SE VKL R
DIGIT SE VKL L
