6.2.
VarioCAM
VC mit FireWire-Kabel und Netzteil
®
Die VarioCAM
wird über das FireWire-Kabel
vom Notebook (4pol.)/PC (6pol.) mit der 6-pol.
LEMO-Buchse verbunden. Das Netzteil wird über
den Adapter P an die 14-pol. LEMO-Buchse der
®
VarioCAM
angeschlossen.
Der Adapter P (Netzteil-Adapter) ist nur in
Verbindung mit dem Netzteil zu verwenden!
VC mit FireWire-Kabel und Akku
®
Die VarioCAM
wird über das FireWire-Kabel
vom Notebook (4pol.)/PC (6pol.) mit der 6pol.
LEMO-Buchse verbunden. Die VarioCAM
dabei über den Akku mit Strom versorgt. Ein
externes Netzteil wird in diesem Fall nicht
benötigt.
VC mit Netzteil und Universalkabel
®
Die
VarioCAM
wird
®
(VarioCAM
ohne Akku) mit Strom versorgt. Dazu
wird der 6-pol. LEMO-Stecker des VarioCAM
Netzteils standardmäßig mit der 6-pol. LEMO-
Buchse
der
VarioCAM
Universalkabel wird an die 14pol. LEMO-Buchse
®
der VarioCAM
angeschlossen.
VC mit Akku und Universalkabel
®
Die VarioCAM
wird über einen Akku mit Strom
versorgt. Ein externes Netzteil wird in diesem Fall
nicht benötigt. Das Universalkabel wird an die
14pol. LEMO-Buchse der VarioCAM
schlossen.
14
®
®
wird
über
das
Netzteil
®
verbunden.
Das
®
ange-
© InfraTec GmbH 2006
Benutzerhandbuch für VarioCAM® head
VarioCAM
LEMO
FireWire (6pol.)

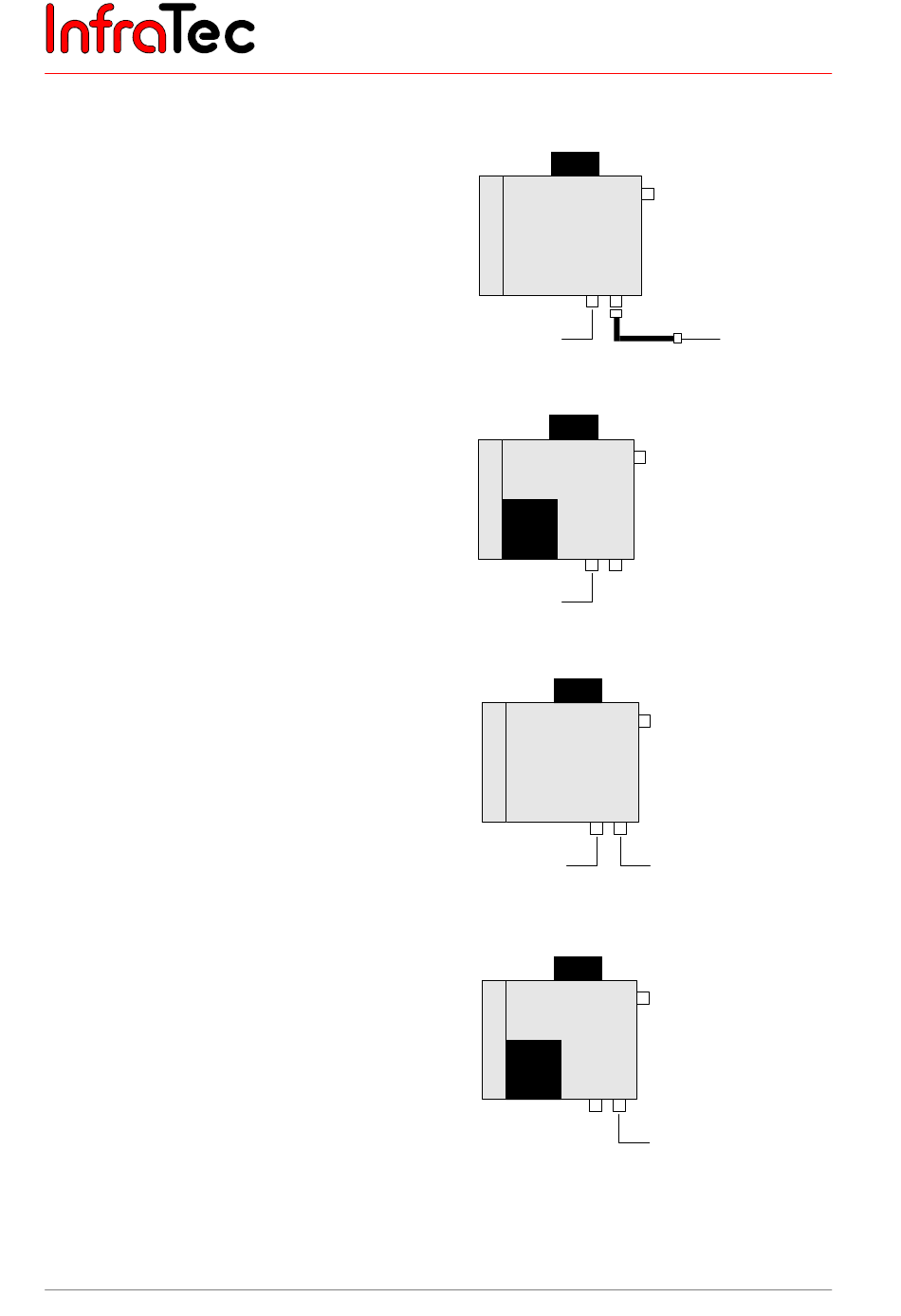

Abb. 13 VC mit 6pol. FireWire-Kabel und Netzteil
VarioCAM
Akku
LEMO
FireWire (6pol.)
Abb. 14 VC mit 6pol. FireWire-Kabel und Akku
®
VarioCAM
-
LEMO
Netzteil
Abb. 15 VC mit Netzteil und Universalkabel
VarioCAM
Akku
LEMO
Abb. 16 VC mit Akku und Universalkabel
6. Detaillierte Anschlussbeschreibung
Headset
6 14
Adapter P
Netzteil
Headset
6 14
Headset
6 14
RS232 /
PAL/NTSC-FBAS /
S-Video
Headset
6 14
RS232 /
PAL/NTSC-FBAS /
S-Video
