Benutzerhandbuch für VarioCAM® head
7. Menüstruktur VarioCAM® head
Menüpunkt "Konfig"

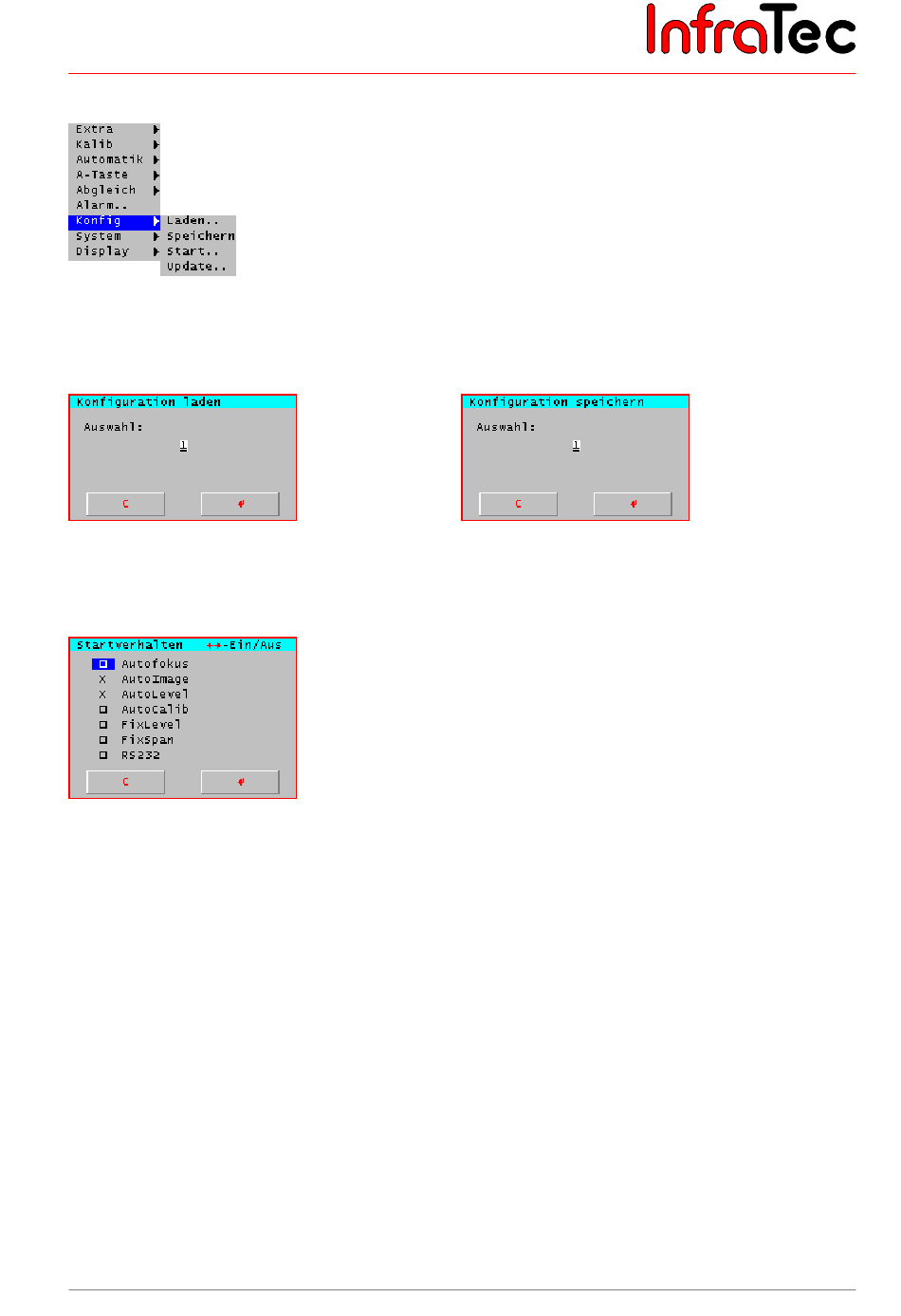

Abb. 89
Menü "Einstellungen" – "Konfig"
Der Menüpunkt "Konfig" ermöglicht es, die Konfiguration der Thermografiekamera zu laden, zu
speichern, Standardeinstellungen vorzunehmen sowie Firmware-Updates einzuspielen.
Abb. 90
Dialog "Konfiguration laden"
Über den Menüpunkt "Laden.." ist es möglich,
eine Konfiguration zu laden. (1 ... 5)
Abb. 92
Dialog "Startverhalten"
Bei Anwahl des Menüpunktes "Start.." wird ein Dialog angezeigt (vgl. Abb. 92), in dem das
Startverhalten der Thermografiekamera festgelegt werden kann.
Thermografiekamera stellt beim Start automatisch den besten Fokus für die Szene ein.
"Autofokus"
"AutoImage" Automatische Anpassung von Temperaturniveau und -bereich an die Szene.
Automatische Anpassung des Temperaturniveaus an die Szene.
"AutoLevel"
Beim Start der Thermografiekamera wird automatisch der der Szenentemperatur am
"AutoCalib"
besten entsprechende Kalibrierbereich eingestellt.
Thermografiekamera stellt beim Start ein festes Temperaturniveau von 20 °C ein.
"FixLevel"
Thermografiekamera stellt beim Start einen festen Temperaturbereich von 40 K ein.
"FixSpan"
Beim Start der Thermografiekamera wird die Kommunikation über die serielle
"RS232"
Schnittstelle initialisiert und aktiviert.
Zum Speichern der Einstellungen wird
gemachten Änderungen verworfen werden, genügt ein Druck auf die Schaltfläche C.
Benutzerhandbuch
Abb. 91
Der Menüpunkt "Speichern" dient zum Abspeichern
der aktuellen Konfiguration. (1 ... 5)
betätigt, woraufhin sich der Dialog auch schließt. Sollen die
E
© InfraTec GmbH 2006
Dialog "Konfiguration speichern"
39
