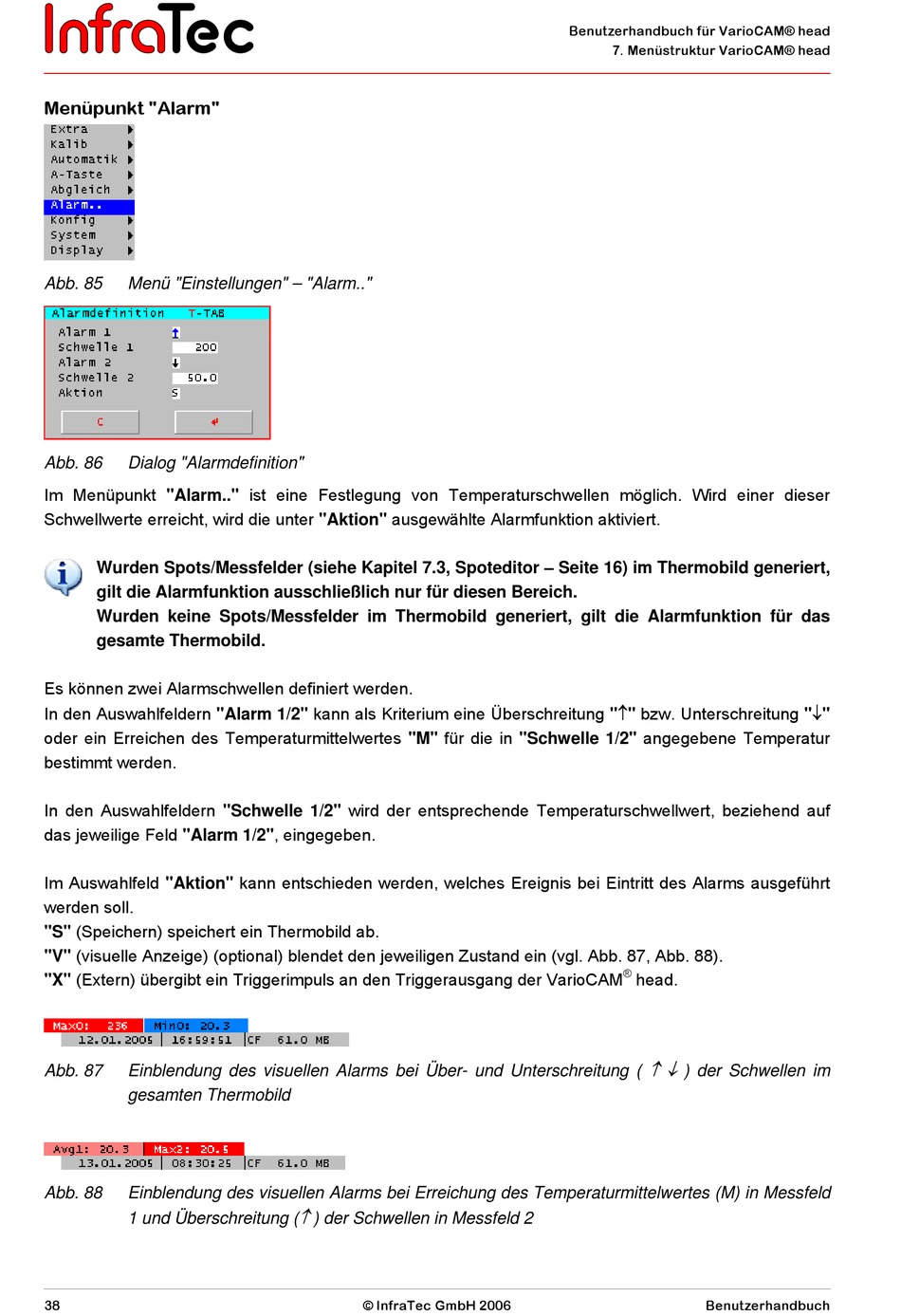

Menüpunkt "Alarm"
Abb. 85
Menü "Einstellungen" – "Alarm.."
Abb. 86
Dialog "Alarmdefinition"
Im Menüpunkt "Alarm.." ist eine Festlegung von Temperaturschwellen möglich. Wird einer dieser
Schwellwerte erreicht, wird die unter "Aktion" ausgewählte Alarmfunktion aktiviert.
Wurden Spots/Messfelder (siehe Kapitel 7.3, Spoteditor – Seite 16) im Thermobild generiert,
gilt die Alarmfunktion ausschließlich nur für diesen Bereich.
Wurden keine Spots/Messfelder im Thermobild generiert, gilt die Alarmfunktion für das
gesamte Thermobild.
Es können zwei Alarmschwellen definiert werden.
In den Auswahlfeldern "Alarm 1/2" kann als Kriterium eine Überschreitung " " bzw. Unterschreitung " "
oder ein Erreichen des Temperaturmittelwertes "M" für die in "Schwelle 1/2" angegebene Temperatur
bestimmt werden.
In den Auswahlfeldern "Schwelle 1/2" wird der entsprechende Temperaturschwellwert, beziehend auf
das jeweilige Feld "Alarm 1/2", eingegeben.
Im Auswahlfeld "Aktion" kann entschieden werden, welches Ereignis bei Eintritt des Alarms ausgeführt
werden soll.
"S" (Speichern) speichert ein Thermobild ab.
"V" (visuelle Anzeige) (optional) blendet den jeweiligen Zustand ein (vgl. Abb. 87, Abb. 88).
"X" (Extern) übergibt ein Triggerimpuls an den Triggerausgang der VarioCAM
Abb. 87
Einblendung des visuellen Alarms bei Über- und Unterschreitung (
gesamten Thermobild
Abb. 88
Einblendung des visuellen Alarms bei Erreichung des Temperaturmittelwertes (M) in Messfeld
1 und Überschreitung (
38
) der Schwellen in Messfeld 2
