3. Technische Beschreibung
Schnittstellen
Die Kamera bietet, je nach Konfiguration, die folgenden Schnittstellen:
■
RS232
■
Composit-Video, S-Video, Eingang für externes Triggersignal
■
FireWire (IEEE 1394)
■
CompactFlash-Laufwerk

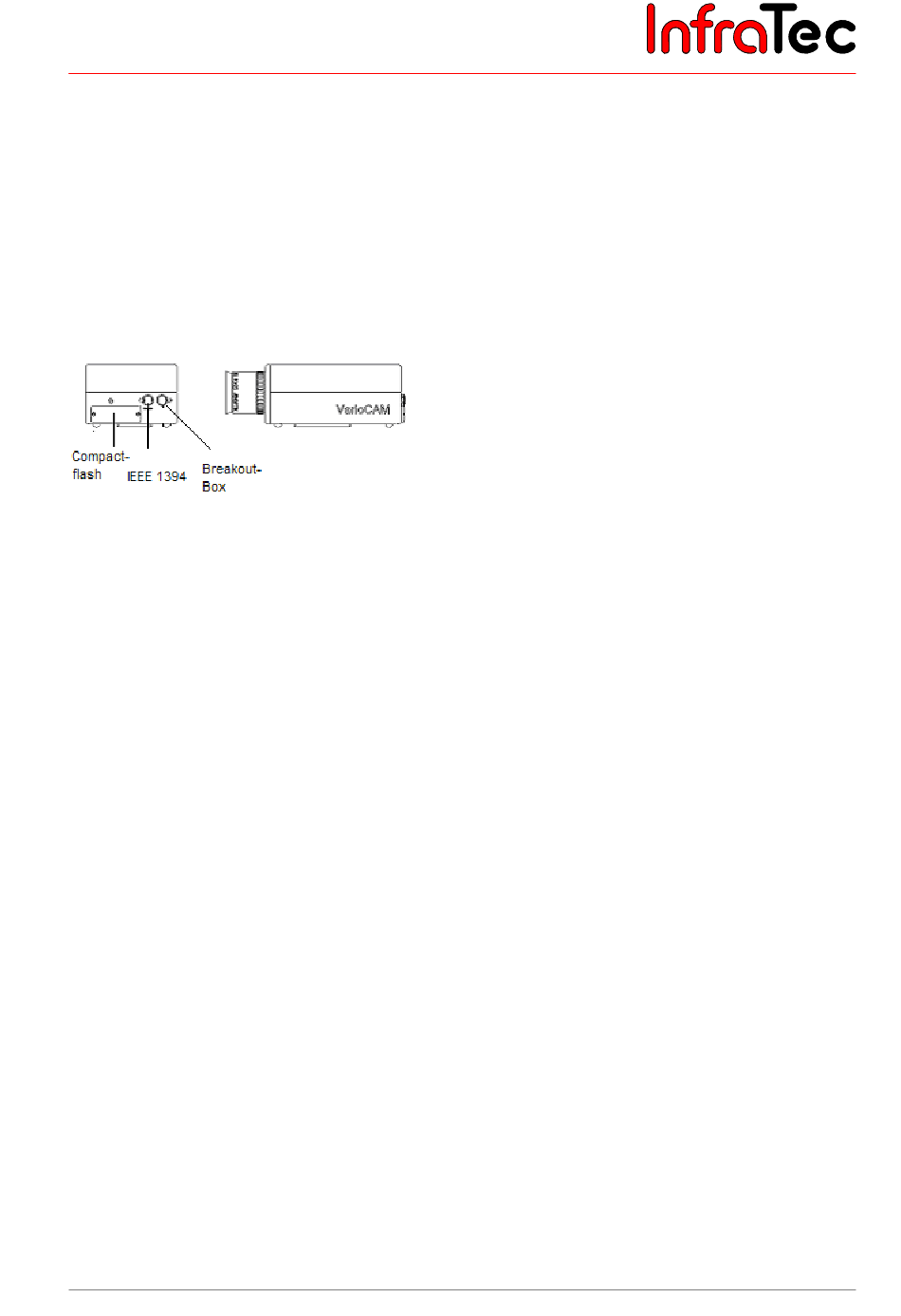

Die Anordnung der Schnittstellen zeigt die Abb. 1.
Abb. 1:
Kamera-Interface
Die Nutzung der Schnittstellen – außer FireWire (IEEE 1394) – ist über eine Breakout-Box möglich. Die
Thermografiekamera
Spannungsversorgung erfolgt durch ein 15 VDC-Netzteil und wird an der Breakout-Box eingespeist. Die
Bildinformationen stehen als Composite-Video- oder S-VHS-Signal zur Verfügung. Entsprechende
Monitore können mit Standardkabeln an die Breakout-Box angeschlossen werden.
Weiterhin verfügt VarioCAM
mit dem optionalen Software-Paket IRBIS
Thermogradiekamera sowie die Übertragung von digitalen Bildinformationen zu einem PC in Echtzeit
realisiert.
Benutzerhandbuch
wird
mit
einem
14-poligen
®
head über eine digitale FireWire (IEEE- 1394)-Schnittstelle. In Verbindung
®
online wird über diese Schnittstelle eine Fernsteuerung der
© InfraTec GmbH 2006
Kabel
an
diese
Box
angeschlossen.
Die
