Menüpunkt "Differenzen"

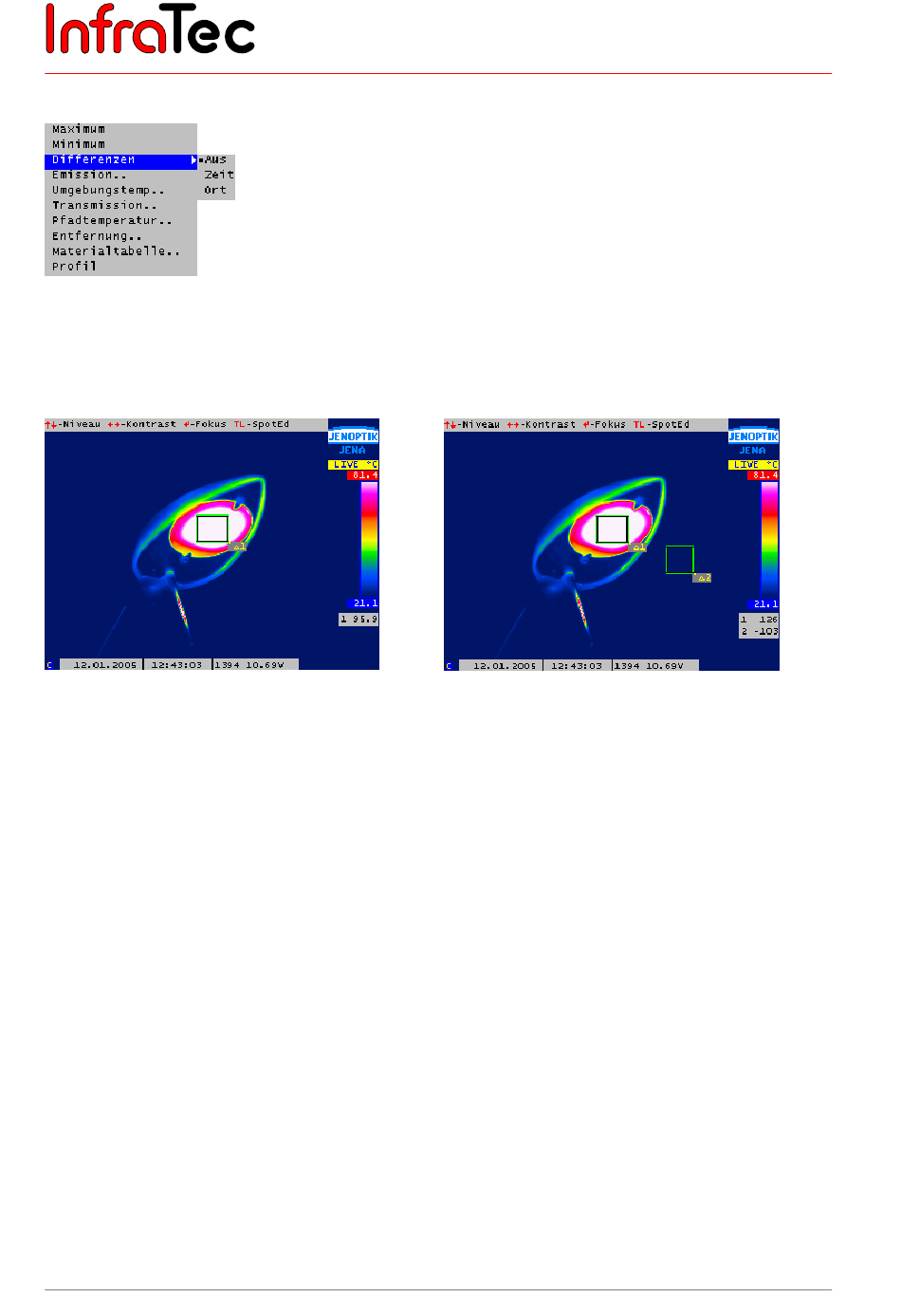

Abb. 60
Menü "Messen" – "Differenzen"
Mit Hilfe des Punktes "Differenzen" ist es möglich, Temperaturveränderungen von bestimmten
Bereichen im Thermobild anzeigen zu lassen. Diese Bereiche müssen über Spots (siehe Kapitel 7.3,
Spoteditor – Seite 16 ) definiert sein.
Abb. 61
Thermobild mit Zeit-Differenz
Mit Auswahl des Menüpunktes "Differenzen" - "Zeit" beginnt die Messung der Temperaturveränderung
ausgewählter Messbereiche (vgl. Abb. 61).
Mit Menüpunkt "Differenzen" - "Ort" werden die Temperaturdifferenzen zwischen mehreren Bereichen
gemessen. Dabei wird die Temperatur von Messfeld 1 angezeigt; in allen weiteren Messfeldern die
jeweilige Differenz dazu (vgl. Abb. 62). Die aktuellen Temperaturdifferenzen der jeweiligen Messbereiche
werden unter dem Farbkeil dargestellt.
32
Abb. 62
Thermobild mit Ort-Differenz
© InfraTec GmbH 2006
Benutzerhandbuch für VarioCAM® head
7. Menüstruktur VarioCAM® head
