Titan Bedienungsanleitung - DE

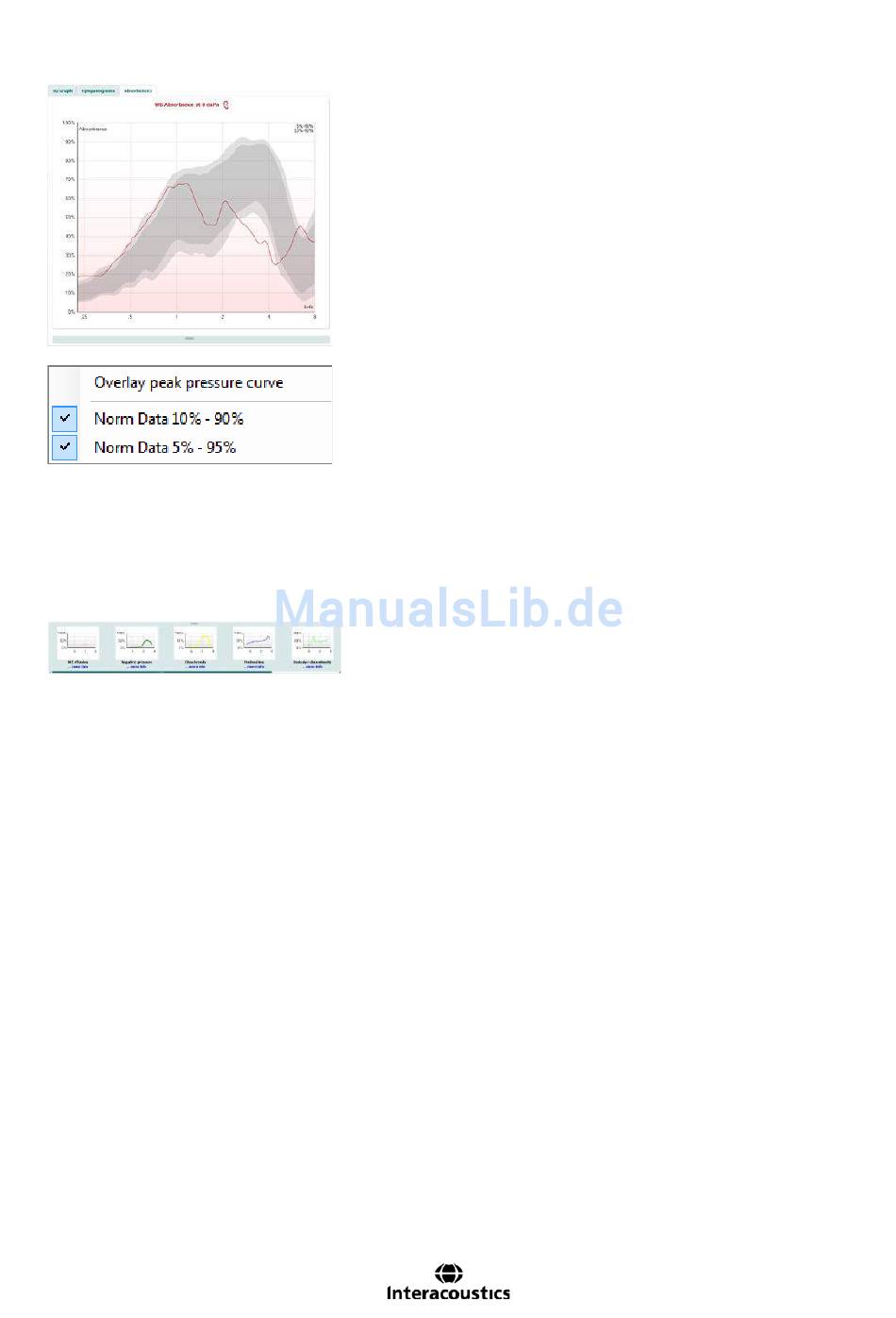

Die Registerkarte Absorbances(Absorptionen) zeigt die
Absorption bei Umgebungsdruck und/oder Spitzendruck als
Funktion der Frequenz an, abgerufen aus der 3D-Messung. Durch
den Abgleich der Kurve mit einem Normdatensatz lässt sich ein
schneller Eindruck vom Zustand des Mittelohrs gewinnen.
Wenn Sie mit der rechten Maustaste in das Tympanogramm-
Fenster klicken, wird ein Popup-Fenster aufgerufen. Die folgenden
Optionen sind verfügbar:
- Overlay peak pressure curve (Überlagernde
Spitzendruckkurve), die die Absorptionskurve beim Spitzendruck
mit der Kurve beim Umgebungsdruck überlagert.
- Norm Data 10 % - 90 % (Normdaten 10 % bis 90 %), zeigt das
Intervall der Normdaten, das 5 % bis 95 % der normalen
Population umfasst.
- Norm Data 5 % - 95 % (Normdaten 5 % bis 95 %), zeigt das
Intervall der Normdaten, das 5 % bis 95 % der normalen
Population umfasst.
Diese exemplarischen Skizzen zeigen, wie eine
Absorptionsmessung in bestimmten pathologischen Fällen
aussehen könnte. Diese Beispiele lassen sich durch Aufwärts-
/Abwärtsziehen der Maus in dem Bereich zwischen den Beispielen
und der Absorptionsgrafik skalieren. Wenn ein Beispiel ausgewählt
ist, wird es mit der Messung angezeigt.
