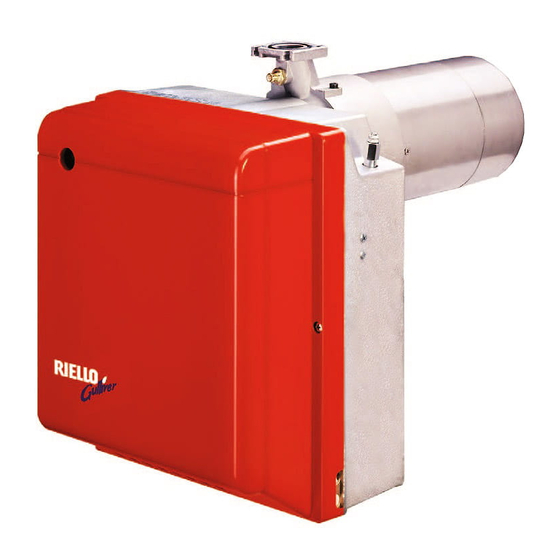

Riello Gulliver BS1 Type 911 T1 Montage Und Bedienungs Anleitung
Vorschau ausblenden
Andere Handbücher für Gulliver BS1 Type 911 T1:
- Montage- und bedienungsanleitung (52 Seiten) ,
- Montage- und bedienungsanleitung (68 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungs Anleitung
Manuel d'entretien
Installation, use and maintenance instructions
Bruciatori di gas ad aria soffiata
I
Gas-Gebläsebrenner
D
Brûleurs gaz à air soufflé
F
Forced draught gas burners
GB
Funzionamento monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
CODICE
CODE
3761111
3761211
3761311
3761410
MODELLO - MODELL
MODELE - MODEL
BS1
BS2
BS3
BS4
TIPO - TYP
TYPE
911 T1
912 T1
913 T1
914 T1
2902146 (10)
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Riello Gulliver BS1 Type 911 T1
Inhaltszusammenfassung für Riello Gulliver BS1 Type 911 T1
- Seite 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungs Anleitung Manuel d’entretien Installation, use and maintenance instructions Bruciatori di gas ad aria soffiata Gas-Gebläsebrenner Brûleurs gaz à air soufflé Forced draught gas burners Funzionamento monostadio Einstufiger Betrieb Fonctionnement à 1 allure One stage operation CODICE MODELLO - MODELL...
- Seite 2 Dichiarazione del produttore secondo la normativa 1. BImSchV, 1996 RIELLO S.p.A. dichiara che i seguenti prodotti rispettano i valori limite degli NOx imposti dalla normativa 1. BImSchV, 1996, § 7 (2): Herstellerbescheinigung gemäß 1. BImSchV, 1996 RIELLO S.p.A. bestätigt, daß folgende Produkte, die von der 1. BImSchV, 1996, § 7 (2) geforderten NOx - Grenzwerte einhalten: Déclaration du producteur selon la directive 1.
-
Seite 15: Beschreibung Des Brenners
INHALT BESCHREIBUNG DES BRENNERS ..1 BETRIEB ......1.1 Mitgeliefertes Zubehör ....1 4.1 Einstellung der Brennerleistung. -
Seite 16: Technische Merkmale
TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 911 T1 912 T1 913 T1 914T1 ÷ ÷ ÷ ÷ Brennerleistung (1) ÷ ÷ ÷ ÷ Mcal/h 13,8 44,7 30,1 78,2 55,9 162,5 94,6 211,6 ÷ ÷ Unterer Heizwert: 8 12 kWh/m = 7000 10.340 kcal/m Erdgas (2. -
Seite 17: Handelsübliche Heizkessel
2.3 ARBEITSFELDER (nach EN 676) 912T1 911T1 10.000 20.000 30.000 40.000 50.000 60.000 70.000 80.000 kcal/h Brennerleistung D5205 913T1 914T1 50.000 100.000 150.000 200.000 kcal/h Brennerleistung D5206 SIEHE ANMERKUNG AUF SEITE 8 PRÜFKESSEL Das Arbeitsfeld wurde an einem Prüfkessel, gemäß den Normen DIN 4788 und EN 676, ermittelt. HANDELSÜBLICHE HEIZKESSEL Die Abstimmung Brenner-Kessel ist ohne Probleme, wenn der Kessel der Euronorm EN 303 entspricht und die Abmessungen des Feuerraumes mit Euronorm EN 676 übereinstimmen. -
Seite 18: Vom Gasdruck Am Brennerkopf Abhängige Brennerleistung
VOM GASDRUCK AM BRENNERKOPF ABHÄNGIGE BRENNERLEISTUNG Bei einem an dem Verbindungsrohr (M2, siehe Kap. 3.4, Seite 5) gemessenen Druck von 9,3 mbar, hin- sichtlich des Modells 912T1, mit einem feuerraumseitigen Druck von 0 mbar und mit Gas G20 - unterer Heizwert = 10 kWh/m (8.570 kcal/m ), erreicht man die Höchstleistung. -
Seite 19: Fühler - Und Elektrodenstellung
3.2 FÜHLER - UND ELEKTRODENSTELLUNG 912T1 913T1 914T1 911T1 3.3 GASZUFUHR Je nachdem die Kabeleinführung der Gasstrecke nach links oder rechts aus den Brenner herausge- ACHTUNG führt werden, muß es jeweils den Verschlußwinkel Das Einfügen der Platte in (1) bzw. die Kabelzugentlastung (2) gewechselt der Abflachung der Elektrode werden (Siehe Abb. -
Seite 20: Elektrisches Verdrahtungsschema
3.5 ELEKTRISCHES VERDRAHTUNGSSCHEMA 230V ~ 50Hz WICHTIGER HINWEIS NULLEITER NICHT MIT DER PHASE VERWECHSELN ANMERKUNGEN: – Leiterdurchmesser 1 mm Schalter mit – Die vom Installateur ausgeführten elektrischen Verbindungen Sicherung müssen den lokalen Bestimmungen entsprechen. Der Kondensator muß den Klemmen L1 und N des mit dem 6A max. -
Seite 21: Betrieb
BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Bren- ners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebs- anleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastempe- ratur und der mittlenen Kesseltemperatur. - Seite 22 In der Abbildung auf Seite 7, Abb. 9, wird der Kopf für eine Leistung von 110 kW bezüglich auf des Brenners BS3 Typ 913 T1 eingestellt. Die Raste 3 der Einstellspindel stimmt mit der äußeren Fläche überein, wie im Dia- gramm gezeigt.
-
Seite 23: Wartung
4.3 BETRIEBSABLAUF Störabschaltung Normal wegen Nichtzündung Thermostat Motor Zündtransformator Ventil Flamme Störabschaltung D5007 40s min. 3s max. 40s min. 3s max. Wird durch die Kontrollampe am Steuer- und Überwachungsgerät signalisiert (4, Abb. 1, Seite 1). Sollte die Flamme während des Betriebes erlöschen, erfolgt eine Störabschaltung innerhalb 1 Sekunde. 4.4 LUFTDRUCKWÄCHTER Die Einstellung des Luftdruckwächters erfolgt nach allen anderen Brennerein- stellungen;... -
Seite 24: Mögliche Ursache
STARTSCHWIERIGKEITEN STÖRUNGEN MÖGLICHE URSACHE ABHILFE Spannung zwischen den Klemmen L1 - N des 7- poligen Steckers prüfen. Keine Stromzufuhr. Sicherungen überprüfen. Überprüfen, ob der Sicherheitstempera- turbegrenzer geschaltet hat. Gashahn prüfen. Bei Wärmeanforderung läuft der Brenner nicht Kein Gas. Überprüfen, ob der Lage der Ventile ist geöffnet kein Kurzschluß... -
Seite 25: Betriebsstörungen
STÖRUNGEN MÖGLICHE URSACHE ABHILFE Der Druckwächter ist verschmutzt oder defekt. Austauschen. Der Luftdruckwächter schaltet nicht den Kontakt um. Zu niedriger Luftdruck (Kopf ist nicht rich- Störabschaltung des tig eingestellt). Brenners während der Flammenbildung. Die Ventile sind defekt: austauschen. Vorlüftung . Druckanschluß...
