werden. Weitere Informationen zu Belegung der Buchse und Spannungspegeln sind im
Anhang im Kapitel Anschlüsse zu finden.

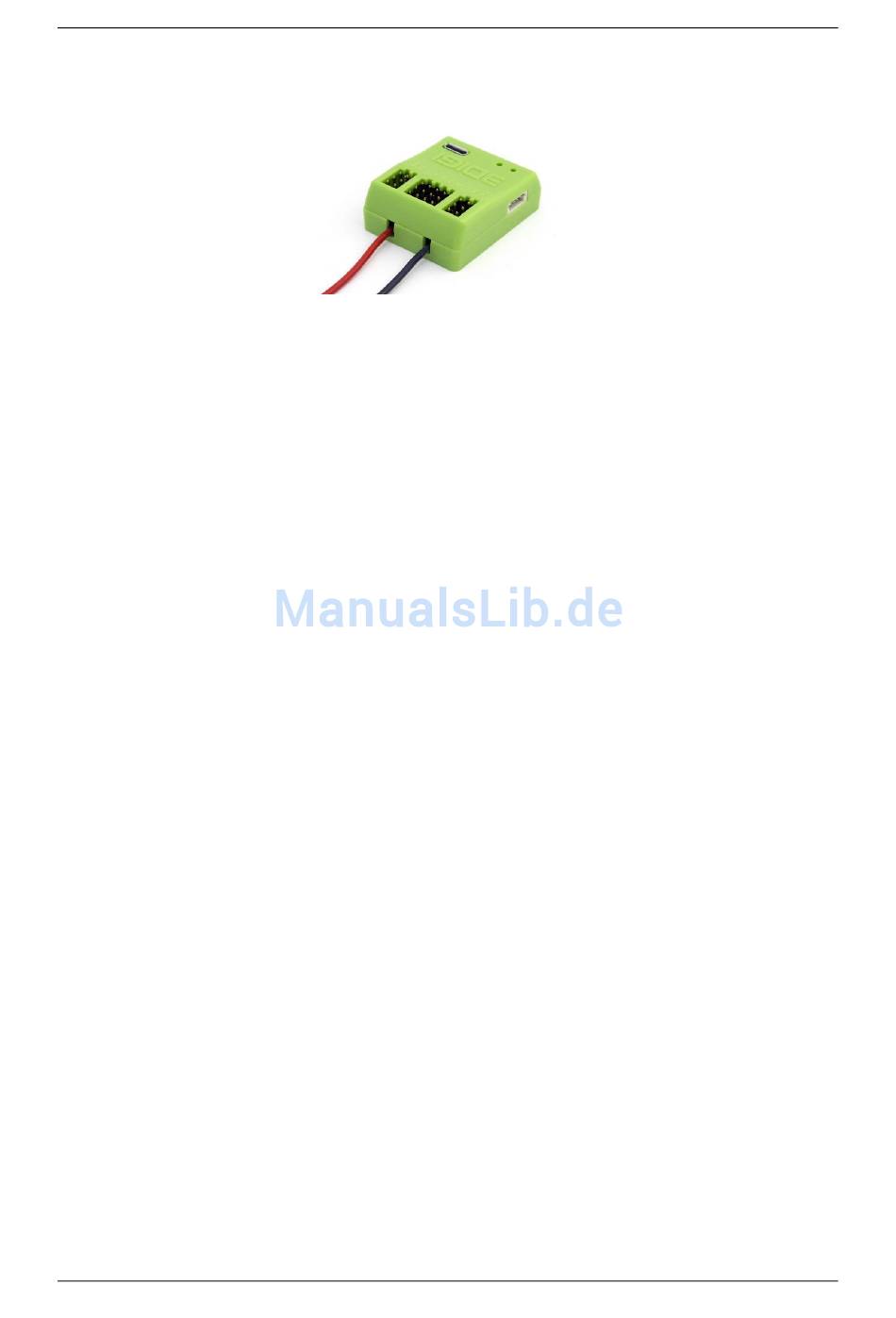

Die 3Digi HC Variante (HC = High Current) verfügt über 2 zusätzliche Kabel für den direkten
Anschluss der Betriebsspannung. Diese Kabel verfügen über einen ausreichenden
Querschnitt, sodass es auch bei stromhungrigen Servos zu fast keinem Spannungsverlust
zwischen BEC und 3Digi kommt. Die Kabel können je nach Belieben mit Steckern oder
Buchsen versehen werden. Empfohlen werden z.B. 2mm oder 3,5mm Goldkontaktstecker.
An die rote Leitung wird der Pluspol der Spannungsversorgung angeschlossen, an die
schwarze der Minus Pol. Auf der Unterseite des 3Digi befinden sich Symbole, die die
Polarität der Kabel bezeichnen.
