Hinweis:
Die Ausgänge (TXD) verwenden jeweils einen Signalpegel von 3,3V. Die Signalpegel bei
allen Eingängen (RXD) sollten ebenfalls 3,3V betragen. Höhere Spannungen könnten den
3Digi beschädigen!

Bluetooth Module

Bluetooth Module müssen für den Betrieb am 3Digi bestimmte Einstellungen aufweisen.
Serielle Schnittstelle:
 115.200 Bit/s
 8 Daten Bits
 Keine Parität
 1 Stopp Bit
Bei Verwendung eines Bluetooth Moduls ist diese Funktionalität zunächst in Bereich
Konfiguration im Register Diverse unter Variable Ports zu aktivieren.
Das Bluetooth Modul HC-06 wird vom 3Digi speziell unterstützt. Die benötigten Modul-
Einstellungen können von 3Digi Terminal vorgenommen werden. Dafür ist zunächst das
Modul am Spezial Port anzuschließen. Dann mit dem Einstellprogramm ganz normal per USB
Verbindung mit dem 3Digi aufnehmen. Per Aufruf des Menüs Extras|Spezial|Bluetooth
Modul HC-06 initialisieren werden nun die Einstellungen automatisiert durchgeführt und die
entsprechenden Kommandos dafür an das Modul gesendet.
Die PIN für die Verbindung mit dem PC wird dabei auf „1234" gesetzt. Nachträglich lässt sich
diese noch mit dem Menü Extras|Spezial|Bluetooth Modul HC-06 PIN ändern anpassen.
Hinweis:
Beim Anschluss eines Bluetooth Modules an den 3Digi müssen die TX und RX Leitungen
gekreuzt werden, d.h. die RX Leitung des 3Digi muss mit der TX Leitung des Bluetooth
Moduls verbunden werden sowie RX vom Bluetooth mit TX vom 3Digi!

GPS Module

Auch die GPS Module müssen für den Betrieb am 3Digi bestimmte Einstellungen aufweisen.
Serielle Schnittstelle:
 115.200 Bit/s
 8 Daten Bits

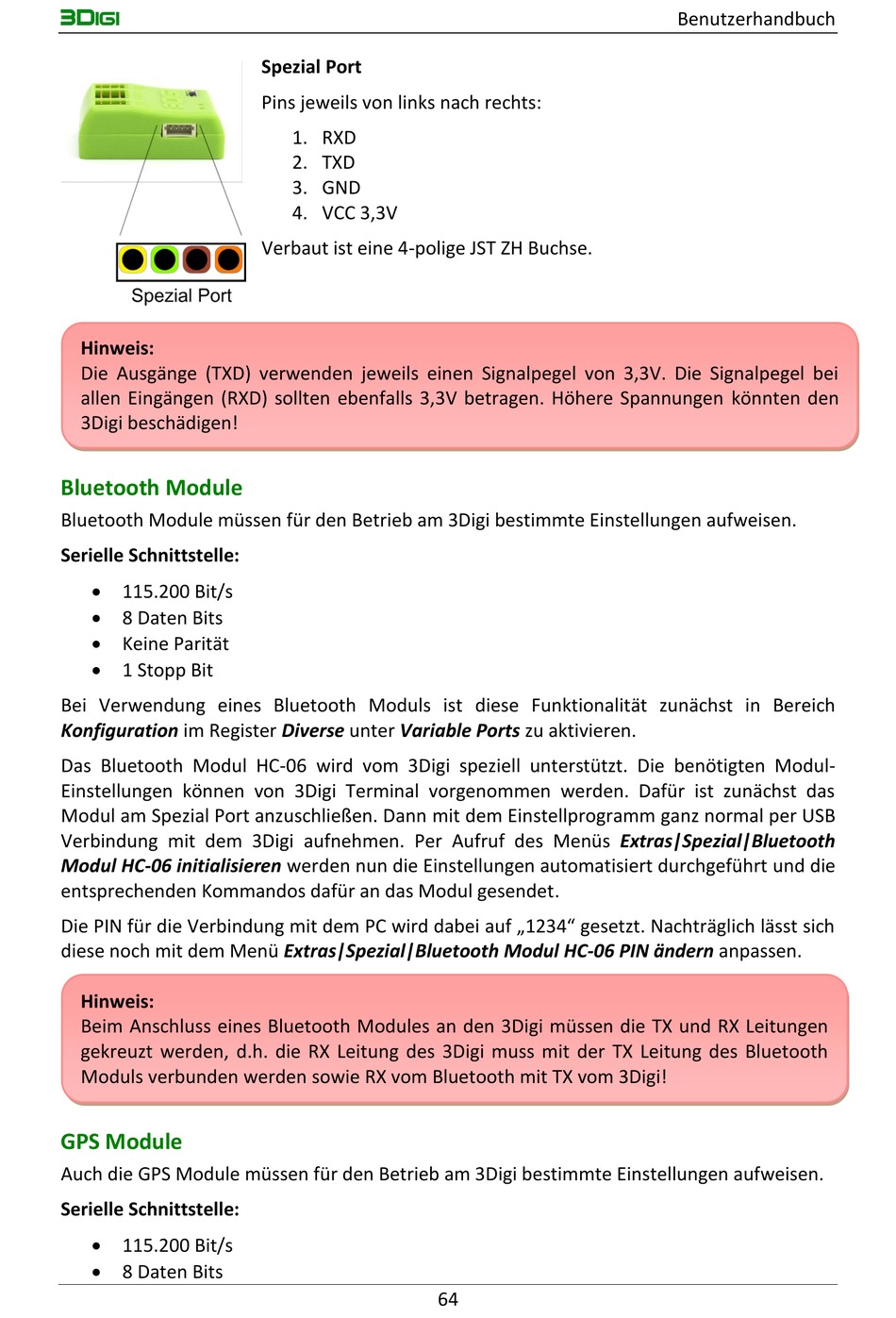

Spezial Port
Pins jeweils von links nach rechts:
1. RXD
2. TXD
3. GND
4. VCC 3,3V
Verbaut ist eine 4-polige JST ZH Buchse.
64
