Einstellsoftware ausgewählten Taumelscheibenmischer ab und können dort eingesehen
werden.
Empfänger: Anschluss für einen Empfänger mit Summensignal. Unterstützt werden die
meisten gängigen Protokolle, wie z.B. PPM, SRXL V1/2 (Multiplex, Jeti UDI), SUMD, SBUS
usw.
Drehzahlsensor: Hier kann ein externer Drehzahlsensor angeschlossen werden. Der
Signalpegel sollte maximal 3,3V betragen. Ein aktiver Sensor kann über den mittleren Pin mit
einer Spannung von 3,3V versorgt werden. Bei einem Anschluss eines Drehzahlausgangs, wie
er an einigen ESC verfügbar ist, müssen in der Regel nur die Masse/GND und die
Signalleitung angeschlossen werden.
Micro USB: Dieser Anschluss ermöglicht das Verbinden des 3Digi mit einem PC oder Laptop.
Der 3Digi wird dabei auch mit Betriebsspannung versorgt, sodass das Einstellen der
Parameter auch ohne verbundene Empfängerstromversorgung erfolgen kann.

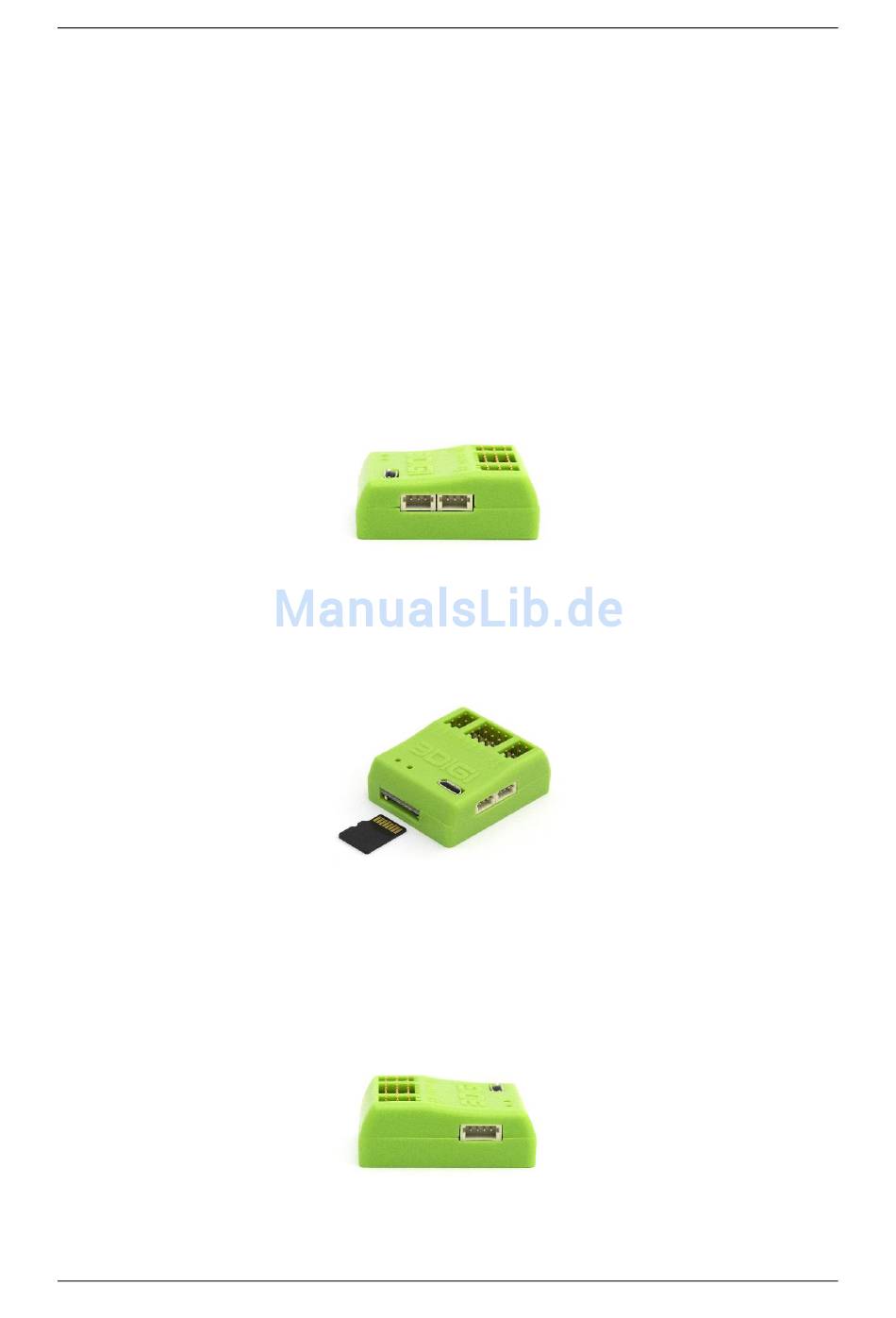

An der Seite vom 3Digi befinden sich die Anschlüsse für einen oder zwei Spektrum Satelliten-
Empfänger. Der an die linke Buchse angeschlossene Satellit wird beim Bindevorgang als
Master gebunden. Wenn optional ein Satellit an die rechte Buchse angeschlossen wird, so
wird dieser zusätzlich als Slave gebunden.
Auf der Rückseite befindet sich der Schacht für die SD-Karte. Diese ist so in den Schacht
einzuführen, dass die Kontakte der Karte nach oben zeigen und dann bis zum Anschlag
hereinzudrücken. Die Karte rastet dann ein. Entnommen wird die Karte indem man erneut
hinein drückt und sie somit entriegelt. Sie kann dann durch einfaches Ziehen entnommen
werden.
Die SD-Karte darf nur eingelegt oder entnommen werden, wenn der 3Digi stromlos ist!
Auf der verbleibenden Seite vom 3Digi befindet sich der Spezial Port. Dieser ist sehr flexibel
verwendbar. Hier könnten z.B. ein externes Bluetooth oder ein GPS Modul angeschlossen
