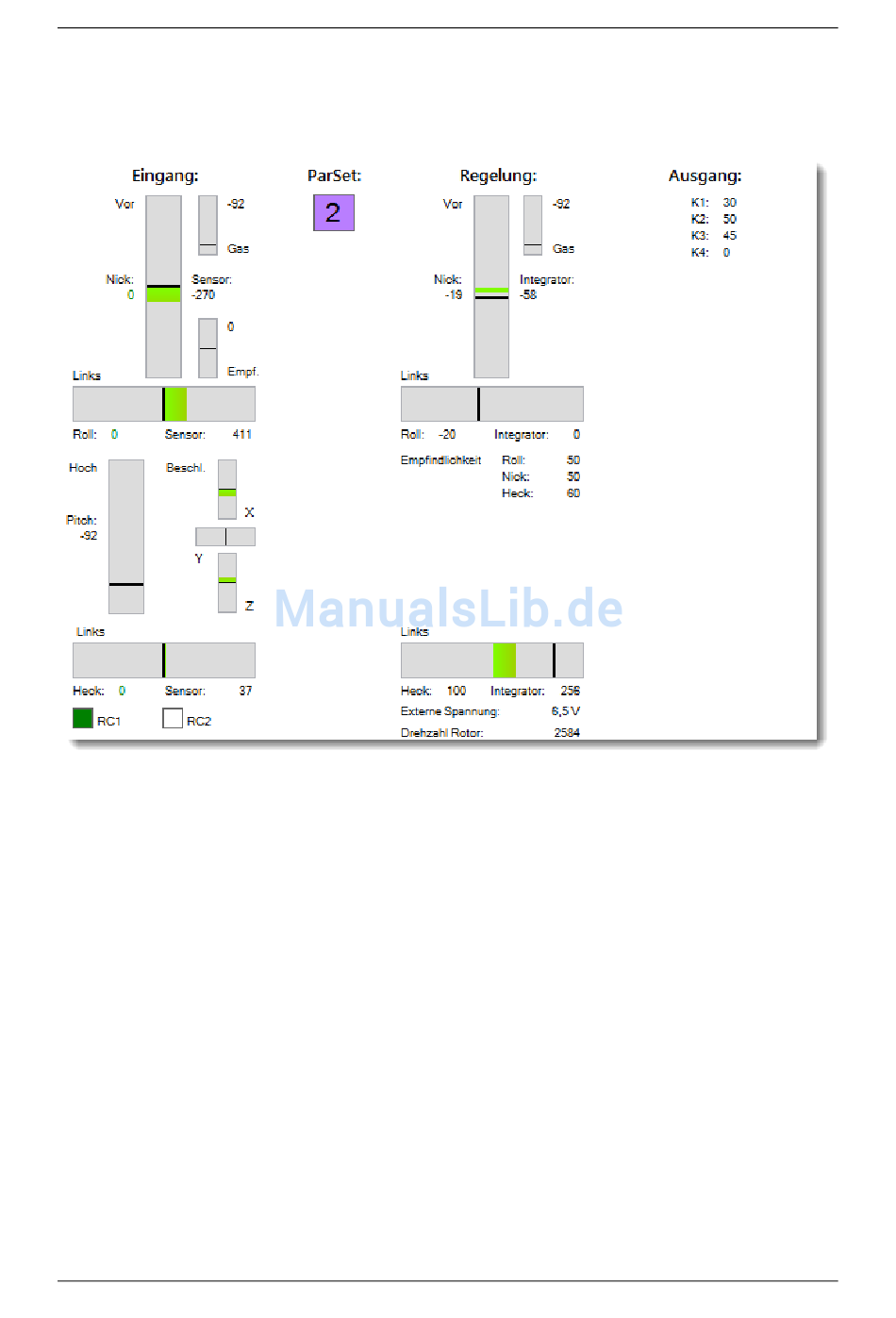

Bereich Live-Daten

In diesem Bereich werden die im aktuellen Moment im 3Digi vorhandenen Steuer- und
Regelgrößen angezeigt.
Auf der linken Seite werden die Eingänge (Fernsteuerung, Drehraten- und
Beschleunigungssensoren) angezeigt. Im mittleren Bereich die zu steuernden Ausgänge und
die Werte der Integratoren (I-Anteil).
Oben rechts sind die Ausgänge für die einzelnen Taumelscheiben-Servos zu sehen.
Die beiden Quadrate in der unteren linken Ecke geben den Status der Empfänger an. RC1
entspricht den normalen Empfänger Eingang oder dem Spektrum Master Eingang, RC2 dem
Spektrum Slave Eingang. Die Farbe Grün zeigt einen normalen Empfang an, Rot ein Failsafe.
Wenn mit dem Mauszeiger einen Moment über den Quadraten verweilt wird, öffnet sich ein
Tooltip Fenster, in dem weitere Informationen zum Empfang ausgegeben werden, wie z.B.
Anzahl der Kanäle und Wiederholrate.
