Anschlüsse
Der 3Digi verfügt über verschiedene Anschlüsse und Buchsen, an denen die Sensoren,
Empfänger, Servos usw. angeschlossen werden. Diese werden im Folgenden näher erläutert.

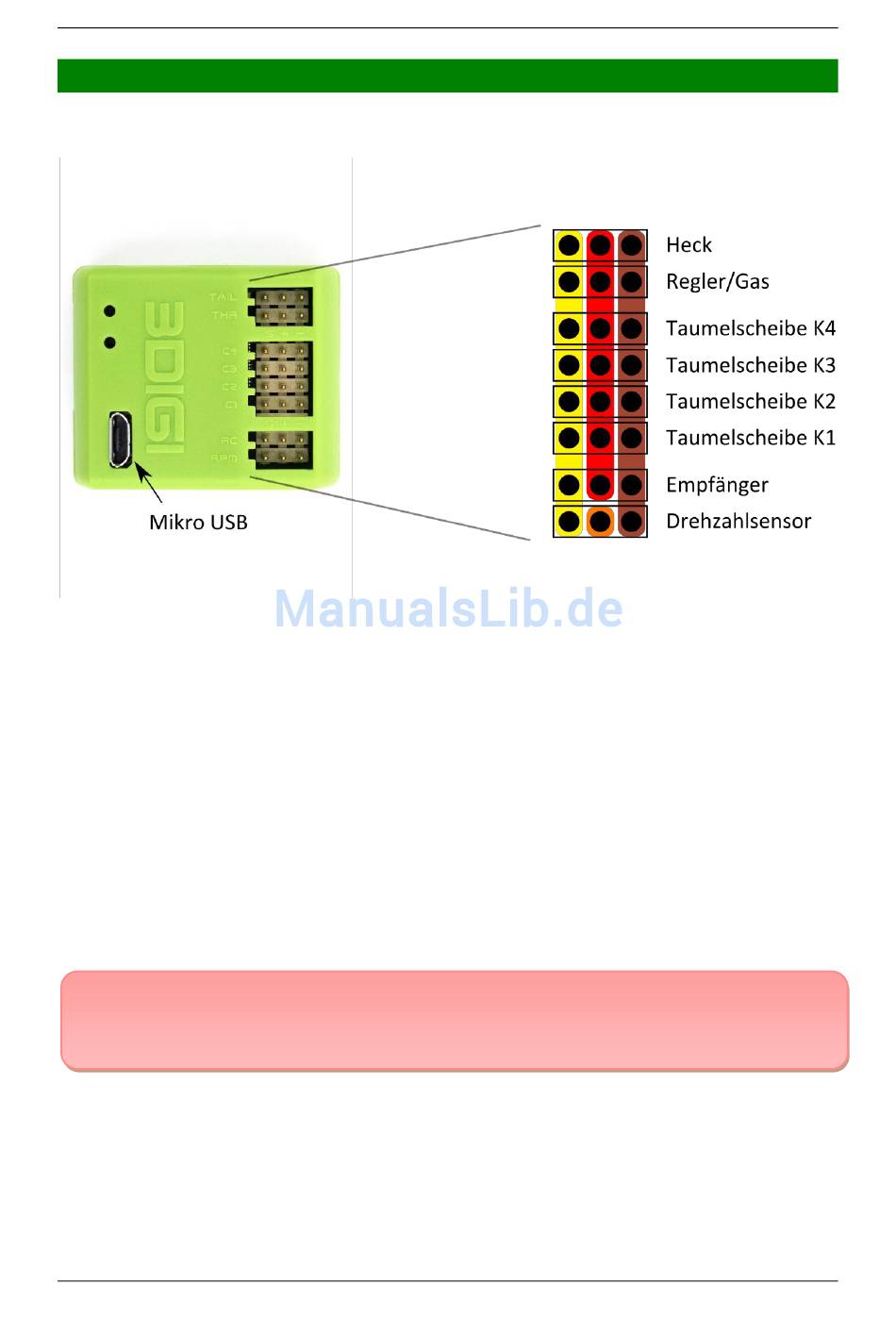

Auf der rechten Seite der obigen Abbildung sind die Ein- und Ausgänge, die sich auf der
oberen Seite des 3DigiR befinden, schematisch dargestellt.
Servos, Sensoren und Empfänger sind stets so dort anzuschließen, dass die schwarze/braune
Ader des Servokabels nach rechts bzw. zur Außenseite vom 3Digi zeigt. Die weiße/orange
Ader muss sich links bzw. an der Innenseite befinden.
Die braun unterlegten
gemeinsame Masse/GND/Minus-Pol Verbindung der Anschlüsse.
Die rot unterlegten Pins in der Mitte sind ebenfalls intern verbunden und verteilen den Plus-
Pol der externen Spannungsversorgung auf die einzelnen Servos.
Die gelb unterlegten
Der einzelne orange unterlegte
Drehzahlsensors. Dieser Anschluss stellt eine 3,3V Spannung zur Verfügung.
Hinweis:
An den Drehzahlsensor Eingang darf auf keinen Fall eine externe Spannung aufgelegt
werden, da dieses zu einer Beschädigung des 3Digi führen könnte!
Heck: Anschluss für das Heck-Servo. Falls ein spezielles Heck Servo verwendet wird, das über
einen verkürzten Neutralimpuls verfügt (z.B. Futaba BLS251, MKS DS760 o.ä.), sollte vor dem
Anschließen zunächst die entsprechende Einstellung im 3Digi Einstellprogramm gemacht
werden. Ansonsten kann das Servo auf Anschlag laufen und beschädigt werden!
Regler/Gas: Anschluss für den ESC oder Gas-Servo.
Taumelscheibe K1 – K4: Hier werden die einzelnen Taumelscheibenservos angeschlossen.
Die genaue Reihenfolge und Positionen der Servos im Helikopter hängen vom in der
Pins auf der rechten Seite sind intern verbunden und bilden die
Pins auf der linken Seite bilden die einzelnen Signal Ein- und Ausgänge.
Pin ist speziell zur Spannungsversorgung eines aktiven
