Sensoren

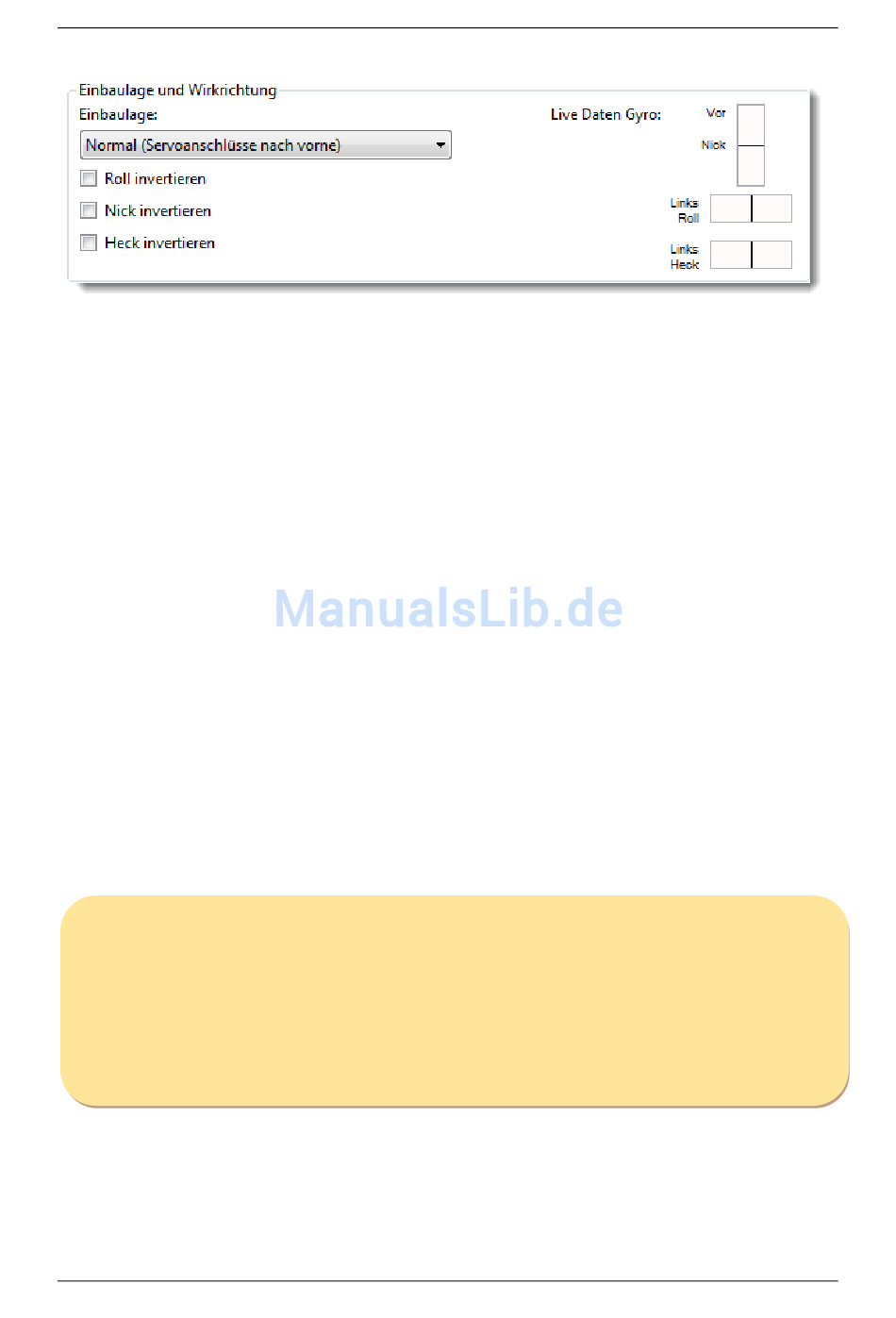

Mit den hier befindlichen Eingabefeldern können die Einbaulage des 3Digi und die
Wirkrichtungen der Sensoren konfiguriert werden.
Ausgehend von der Normallage (3Digi aufrecht, Servo Anschlüsse nach vorne in
Flugrichtung) kann man bei Einbaulage angeben, wie der 3Digi im Modell angeordnet ist.
Am rechten Rand bei den Live Daten Gyro befinden sich 3 Felder, in denen die
Sensoraktivität von Roll, Nick und Heck durch farbige Balken angezeigt wird.
Wenn die Einbaulage richtig eingestellt wurde, sollte sich bei einer testweisen Nick
Bewegung des Helikopters hauptsächlich der Nick Balken bewegen, bei Roll entsprechend
der Roll Balken und bei einer Drehung um die Hochachse (Heck) der Heck Balken.
Wenn dies nicht der Fall ist, ist die Einstellung bei Einbaulage zu korrigieren.
Mit den 3 Kontrollkästchen am linken unteren Rand können die Wirkrichtungen der Sensor-
Achsen invertiert und an die Einbaulage angepasst werden.
Um die Wirkrichtung zu prüfen, sind wieder die Live Daten hilfreich. Wenn man den Heli
über die Nick-Achse schnell nach vorne kippt, muss sich der Nick-Balken während dieser
Bewegung nach oben bewegen. Wenn die Richtung nicht stimmt, das Kontrollkästchen Nick
invertieren anklicken. Danach noch mal prüfen.
Als nächstes sind Roll- und Heck-Richtung zu prüfen und entsprechend einzustellen.
Während der Heli nach links gekippt wird, muss sich der Roll-Balken nach links bewegen,
während einer Drehung um die Hochachse nach links muss sich der Heck-Balken nach links
bewegen.
TIPP:
Die Wirkrichtungen können auch direkt am Helikopter geprüft werden. Bei einer
Bewegung um die Roll oder Nick Achse sollte sich die Taumelscheibe jeweils in die
entgegengesetzte Richtung bewegen, also ihre Position gegenüber dem Horizont
beibehalten.
Bei einer Drehung des Helikopters nach links gegen den Uhrzeigersinn sollten sich die
Hinterkanten der Heckrotorblätter nach rechts bewegen.
Einige der folgenden Parameter sind nur im Anwender-Modus „Experte" sichtbar. Für eine
Ersteinstellung sind diese nicht unbedingt einzustellen.
