Es besteht die Möglichkeit, die aktuelle Firmware direkt beim Update automatisch
herunterzuladen. Dazu muss die obere Option Update mit Online Version ausgewählt
werden. Bei Klick auf OK wird dann eine Verbindung mit dem 3Digi Webserver aufgebaut
und die Datei mit der Firmware temporär lokal im Dateisystem abgelegt.
Ansonsten, wenn eine lokale Datei für das Update verwendet wird, muss die Datei mit der
Firmware zunächst aus dem Download Bereich der Webseite in ein lokales Verzeichnis auf
dem eigenen PC heruntergeladen werden.
Hier kann zunächst im oberen Bereich des Dialoges die herunter geladene Datei mit der
aktuellen Firmware ausgewählt werden. Normalerweise hat diese Datei die Dateiendung
„4dh".
Für das Firmware Update ist der 3Digi dann per USB an den Rechner anzuschließen.
Anschließend auf OK klicken. Es wird dann mit dem 3Digi Verbindung aufgenommen und der
spezielle Modus für das Update gestartet. Die beiden LEDs des 3Digi blinken dabei
abwechseln rot grün in schneller Folge.
Die beiden Fortschrittsbalken in dem Dialogfenster zeigen den Verlauf des Vorgangs an.
Falls der Modus für das Update nicht automatisch gestartet werden kann, fordert der Dialog
zum kurzen Trennen der 3Digi Spannungsversorgung auf. Hier den Anweisungen am
Bildschirm folgen.
Hinweis:
Nach dem Update muss der 3Digi nochmals mit dem Terminal-Programm verbunden
werden, um den Vorgang abzuschließen. Die rote LED ist dann permanent an und die
grüne blinkt jeweils einmal kurz. Es können dann evtl. noch Einstellungen geprüft oder
korrigiert oder ein abgespeichertes Setup geladen werden.
Anschlüsse
Im folgenden Kapitel werden die externen Anschlüsse des
3Digi erläutert.

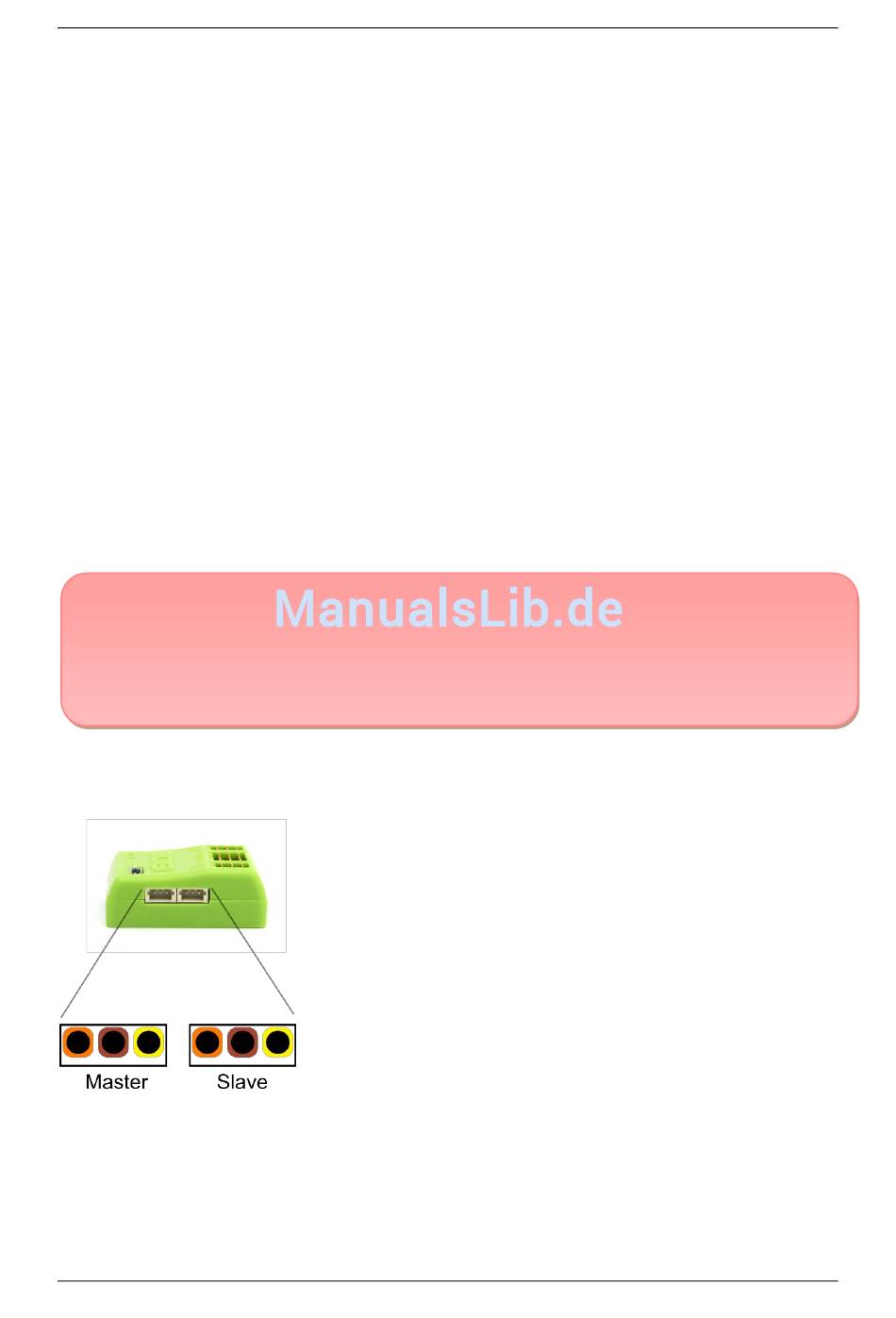

Spektrum Ports
Pins jeweils von links nach rechts:
1. VCC 3,3V
2. GND
3. RXD
Verbaut sind 3-polige JST ZH Buchsen.
