ART. 20046501 - MODUL SIMPLEHOME MIT 5 UNTERPUTZ - DIGITALEINGÄNGEN (5I)
Das Modul mit 5 Eingänge gestattet den Anschluss von 5 Kontakten (Tasten, Schalter, Wechsel-, Wendeschalter, Sensoren...) zur
Steuerung der Ausgänge der Module des SimpleHome - Systems. Die Schnittstelle mit kleinen Abmessungen kann in "3-Modul" -
Gehäusen (verborgen hinter den elektromechanischen Modulen der Serie für den Wohnbereich) oder in Abzweigdosen installiert werden.
Das Modul mit 5 Digitaleingängen wird direkt vom BUS gespeist.
Netzspannung
Leistungsaufnahme
Eingänge
Höchstlänge des Eingangskabels
Verpolungsschutz
Anzeigen
Klemmen
Anbringung
Bezugsnormen
Zulassungen
Betriebstemperatur
Lagertemperaturen
Relative Luftfeuchte
Gewicht
Abmessungen
grün (Bus)
rot (+)
schwarz (-)
ANM. Das Modul muss über die BUS-Leitung mit der Schnittstelle SimpleHome / RS232 (20022611) und der
Programmierungssoftware SimpleProg. programmiert werden.
Die technische Daten können ohne Vorankündigung geändert werden.

TECHNISCHE DATEN

24 VDC ±5 %
Min. 5 mA Max. 22mA
4+1 digital, optoisoliert
25m
.
1 Anzeige-LED: Blinken zeigt an, dass die Datenübertragung am Bus läuft; Dauerlicht
bedeutet, dass der Minuspol der Stromversorgung fehlt oder das Gerät falsch ange-
schlossen ist.
herausziehbar für BUS-Anschluss
in Unterputzgehäusen
Elektromagnetische Kompatibilität: EN 50081-1 (Störaussendungen)
und EN50082-2 (Störfestigkeit)
EU
von 0 °C bis 50 °C
von 10 °C bis +70 °C
von 5 bis 95 % nicht kondensierend
24g ohne Verpackung
41x29x9 mm
Klemme

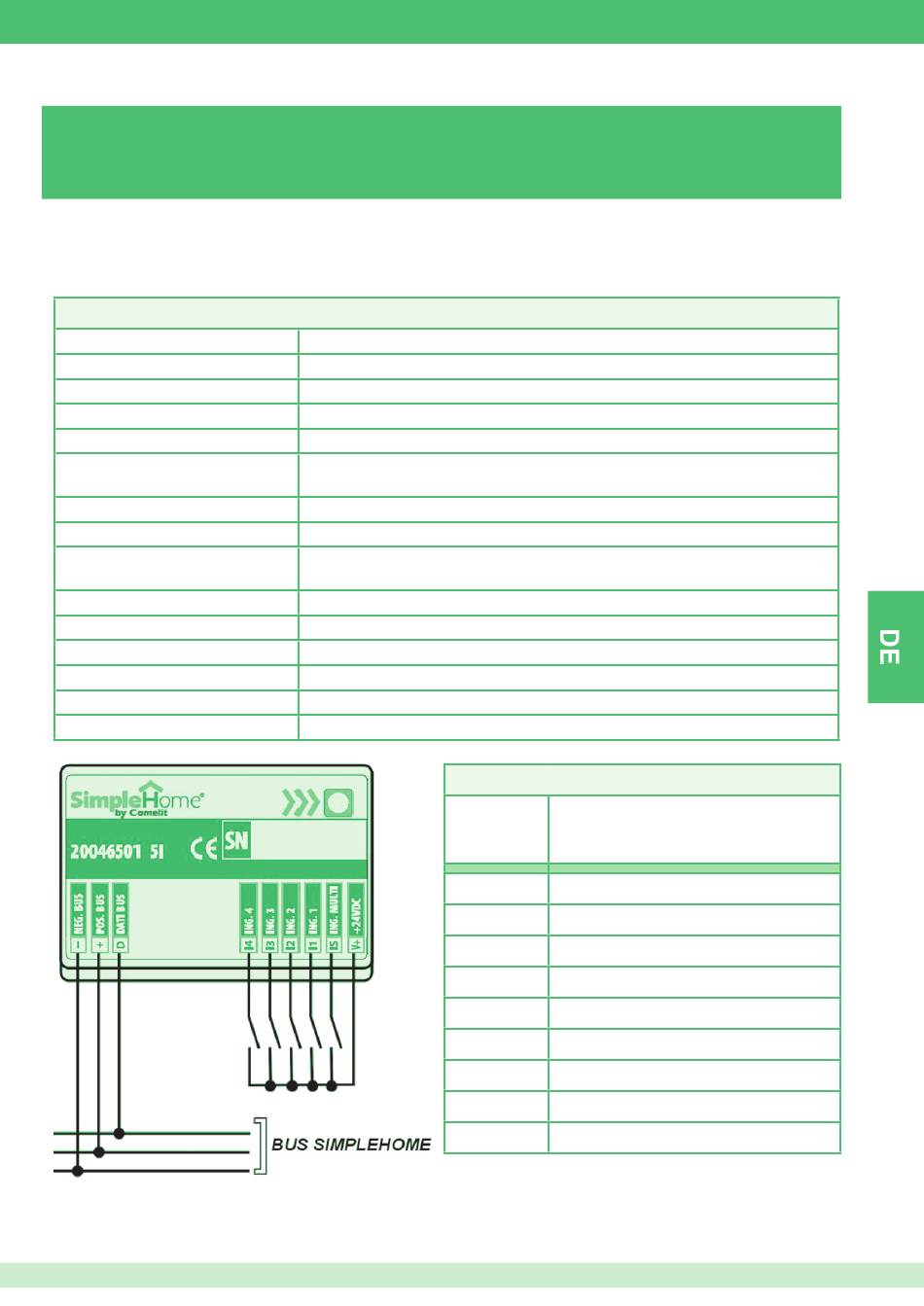

ANSCHLUSSKLEMMEN
- Minus Stromversorgung BUS
+ +24 VDC Stromversorgung BUS
D BUS-Datenleitung
I4 Eingang 4
I3 Eingang 3
I2 Eingang 2
I1 Eingang 1
IS Mehrfachbefehl (Szenario)
V+ +24 VDC zur Unterstützung
Funktion
