1. ÜBERSICHT
1.1 TECHNISCHE DATEN
1.2. DARSTELLUNG DER VORDERSEITE
• Stromversorgung: 12-35 V DC oder 12-24 V AC
• Stromaufnahme bei Spannungsversorgung 13,98 VDC (mA)
In Standby mit eingeschalteter Hinterleuchtung: 53
Mit 2 aktivierten Relais und eingeschaltetem Summer: 151
• Speicherplatz für 100 Benutzercodes und 1 Supervisorcode
Programmiermodus)
• Länge der Codes: einstellbar auf 3 bis 6 Stellen
• Hintergrundbeleuchtung der Tasten (einstellbare Option)
• Anzahl der Relais: 2
• Mono- oder bistabiler Modus für das Relais
• Einstellung der Zeitverzögerung der Relais von 1 bis 99
Sekunden (0 = bistabil)
• Verwaltung eines Eingangs "Drucktaste": ermöglicht die
Öffnung des Relais Nr. 1
• Verwaltung eines Summers
• Verwaltung eines Eingangs "Uhr"
• Verwaltung Alarm (1)
• Wiegand-Verwaltung. Bei jedem Druck einer Taste wird ihr
Code mit 4 Bits gesendet. (2)
• Verwaltung Externes Relais (2)
• Betriebstemperatur: -25°C bis +55°C
• Schutzklasse: IP54
• Maße (H x B x T): 100 x 80 x 20 mm
(1) Im Wiegand-Modus nicht verfügbar.
(2) Die Verwaltungsarten Wiegand und externes Relais können
nicht gleichzeitig genutzt werden.
1

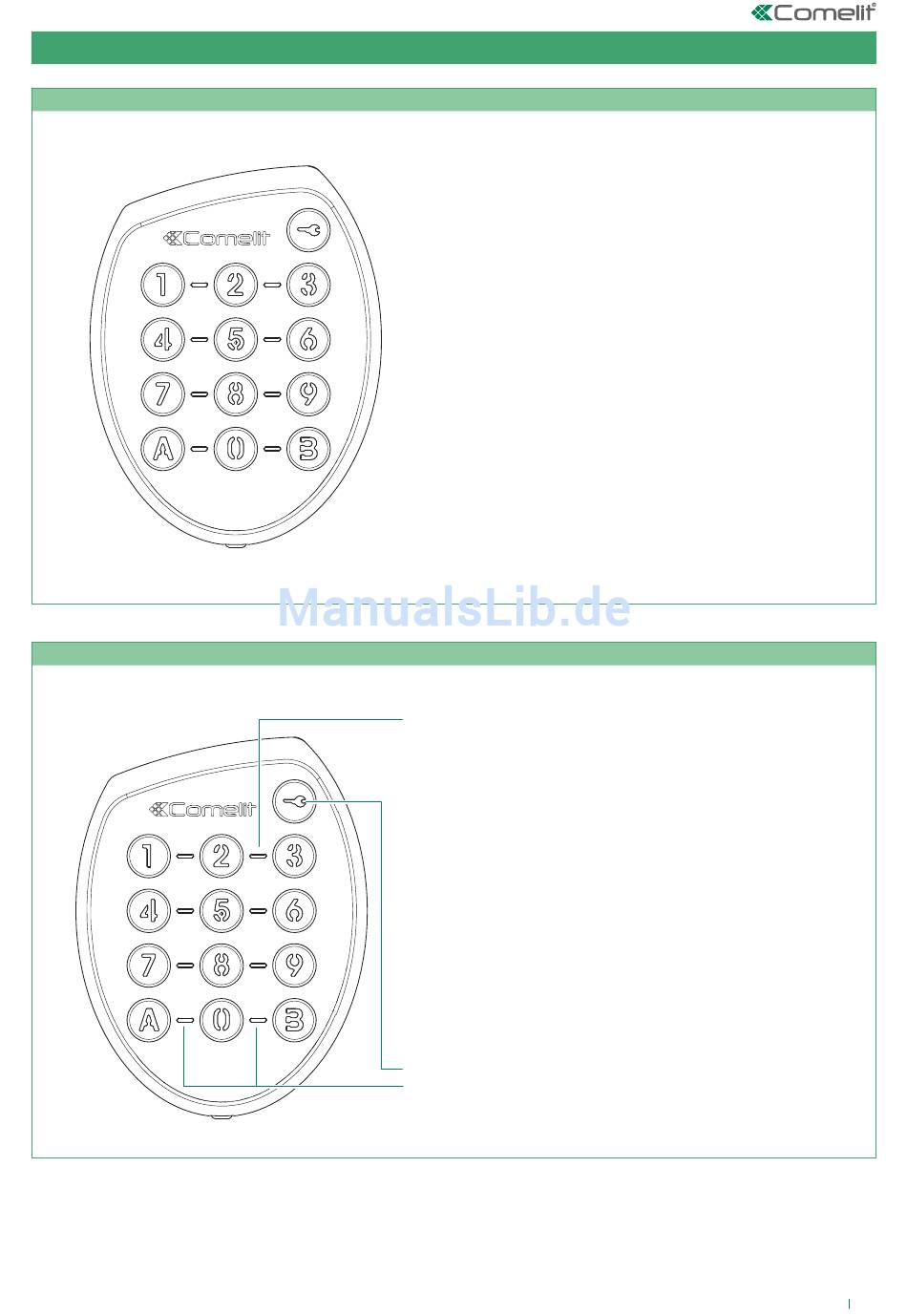

1. Kontrollleuchte Status: Zeigt mit unterschiedlichen Farben
das Ergebnis der Aktion an:
- BLAU: Ruhemodus
- GRÜN blinkend: Eingabe im Gange
- GRÜN: Aktivierung Relais Nr. 1 nach Eingabe eines
zulässigen Codes
- LILA: Aktivierung Relais Nr. 2 nach Eingabe eines zulässigen
Codes
- WEISS: Aktivierung von Relais Nr. 1 und Nr. 2 gleichzeitig
nach Eingabe eines zulässigen Codes
- ROT: Code nicht anerkannt
- ROT blinkend: Eingabe von 3 nicht anerkannten Codes
hintereinander (15 Sekunden warten, bevor emeut ein Code
eingegeben werden kann)
- ROT leuchtend: WIEGAND-Modus aktiviert. Bei jedem
Druck einer Taste wird ihr Code mit 4 Bits gesendet.
- GELB: Programmiermodus
- BLAU blinkend: Uhr aktiviert (Schlüsseltaste einsatzbereit)
2. Schüsseltaste: Lost die Offnung des Relais Nr. 1 aus, wenn
der Eingang Uhr aktiviert ist.
2
3. Blaue Kontrollleuchten
3
x8
3
