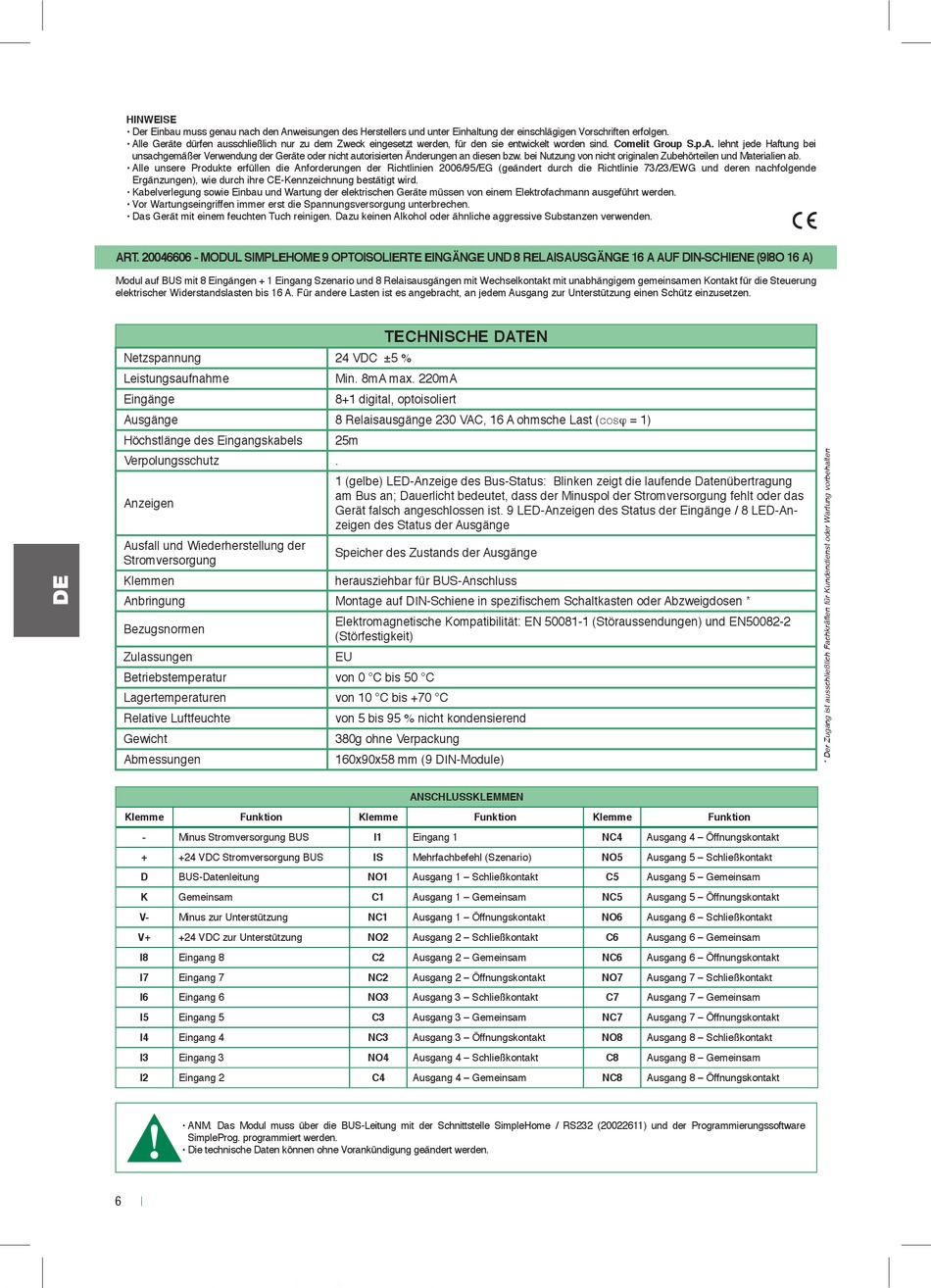

Technische Daten - Comelit Simplehome Technisches Handbuch

HINWEISE
• Der Einbau muss genau nach den Anweisungen des Herstellers und unter Einhaltung der einschlägigen Vorschriften erfolgen.
• Alle Geräte dürfen ausschließlich nur zu dem Zweck eingesetzt werden, für den sie entwickelt worden sind. Comelit Group S.p.A. lehnt jede Haftung bei
unsachgemäßer Verwendung der Geräte oder nicht autorisierten Änderungen an diesen bzw. bei Nutzung von nicht originalen Zubehörteilen und Materialien ab.
• Alle unsere Produkte erfüllen die Anforderungen der Richtlinien 2006/95/EG (geändert durch die Richtlinie 73/23/EWG und deren nachfolgende
Ergänzungen), wie durch ihre CE-Kennzeichnung bestätigt wird.
• Kabelverlegung sowie Einbau und Wartung der elektrischen Geräte müssen von einem Elektrofachmann ausgeführt werden.
• Vor Wartungseingriffen immer erst die Spannungsversorgung unterbrechen.
• Das Gerät mit einem feuchten Tuch reinigen. Dazu keinen Alkohol oder ähnliche aggressive Substanzen verwenden.
ART. 20046606 - MODUL SIMPLEHOME 9 OPTOISOLIERTE EINGÄNGE UND 8 RELAISAUSGÄNGE 16 A AUF DIN-SCHIENE (9I8O 16 A)
Modul auf BUS mit 8 Eingängen + 1 Eingang Szenario und 8 Relaisausgängen mit Wechselkontakt mit unabhängigem gemeinsamen Kontakt für die Steuerung
elektrischer Widerstandslasten bis 16 A. Für andere Lasten ist es angebracht, an jedem Ausgang zur Unterstützung einen Schütz einzusetzen.
Netzspannung
Leistungsaufnahme
Eingänge
Ausgänge
Höchstlänge des Eingangskabels
Verpolungsschutz
Anzeigen
Ausfall und Wiederherstellung der
Stromversorgung
Klemmen
Anbringung
Bezugsnormen
Zulassungen
Betriebstemperatur
Lagertemperaturen
Relative Luftfeuchte
Gewicht
Abmessungen
Klemme Funktion
-
Minus Stromversorgung BUS
+ +24 VDC Stromversorgung BUS
D BUS-Datenleitung
K
Gemeinsam
V- Minus zur Unterstützung
V+
+24 VDC zur Unterstützung
I8 Eingang 8
I7 Eingang 7
I6 Eingang 6
I5 Eingang 5
I4
Eingang 4
I3 Eingang 3
I2
Eingang 2
• ANM. Das Modul muss über die BUS-Leitung mit der Schnittstelle SimpleHome / RS232 (20022611) und der Programmierungssoftware
SimpleProg. programmiert werden.
• Die technische Daten können ohne Vorankündigung geändert werden.
6

TECHNISCHE DATEN

24 VDC ±5 %
Min. 8mA max. 220mA
8+1 digital, optoisoliert
8 Relaisausgänge 230 VAC, 16 A ohmsche Last (cosj = 1)
25m
.
1 (gelbe) LED-Anzeige des Bus-Status: Blinken zeigt die laufende Datenübertragung
am Bus an; Dauerlicht bedeutet, dass der Minuspol der Stromversorgung fehlt oder das
Gerät falsch angeschlossen ist. 9 LED-Anzeigen des Status der Eingänge / 8 LED-An-
zeigen des Status der Ausgänge
Speicher des Zustands der Ausgänge
herausziehbar für BUS-Anschluss
Montage auf DIN-Schiene in spezifischem Schaltkasten oder Abzweigdosen *
Elektromagnetische Kompatibilität: EN 50081-1 (Störaussendungen) und EN50082-2
(Störfestigkeit)
EU
von 0 °C bis 50 °C
von 10 °C bis +70 °C
von 5 bis 95 % nicht kondensierend
380g ohne Verpackung
160x90x58 mm (9 DIN-Module)
ANSCHLUSSKLEMMEN
Klemme Funktion
I1
Eingang 1
IS Mehrfachbefehl (Szenario)
NO1 Ausgang 1 – Schließkontakt
C1
Ausgang 1 – Gemeinsam
NC1 Ausgang 1 – Öffnungskontakt
NO2
Ausgang 2 – Schließkontakt
C2 Ausgang 2 – Gemeinsam
NC2 Ausgang 2 – Öffnungskontakt
NO3 Ausgang 3 – Schließkontakt
C3 Ausgang 3 – Gemeinsam
NC3
Ausgang 3 – Öffnungskontakt
NO4 Ausgang 4 – Schließkontakt
C4
Ausgang 4 – Gemeinsam
Klemme Funktion
NC4
Ausgang 4 – Öffnungskontakt
NO5 Ausgang 5 – Schließkontakt
C5 Ausgang 5 – Gemeinsam
NC5
Ausgang 5 – Öffnungskontakt
NO6 Ausgang 6 – Schließkontakt
C6
Ausgang 6 – Gemeinsam
NC6 Ausgang 6 – Öffnungskontakt
NO7 Ausgang 7 – Schließkontakt
C7 Ausgang 7 – Gemeinsam
NC7 Ausgang 7 – Öffnungskontakt
NO8
Ausgang 8 – Schließkontakt
C8 Ausgang 8 – Gemeinsam
NC8
Ausgang 8 – Öffnungskontakt
