WAARSCHUWINGEN
• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de geldende normen.
• Alle componenten mogen alleen gebruikt worden voor de doeleinden waarvoor ze zijn ontworpen. Comelit Group S.p.A. is niet aansprakelijk voor oneigenlijk gebruik van
de apparaten, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van niet-originele accessoires en materialen.
• Alle producten voldoen aan de
Dit wordt bevestigd door het CE-label op de producten.
• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.
• Sluit de stroomtoevoer af, voordat u onderhoudswerkzaamheden uitvoert.
• Reinigen met een met water bevochtigde doek. Vermijd het gebruik van alcohol en andere agressieve producten.

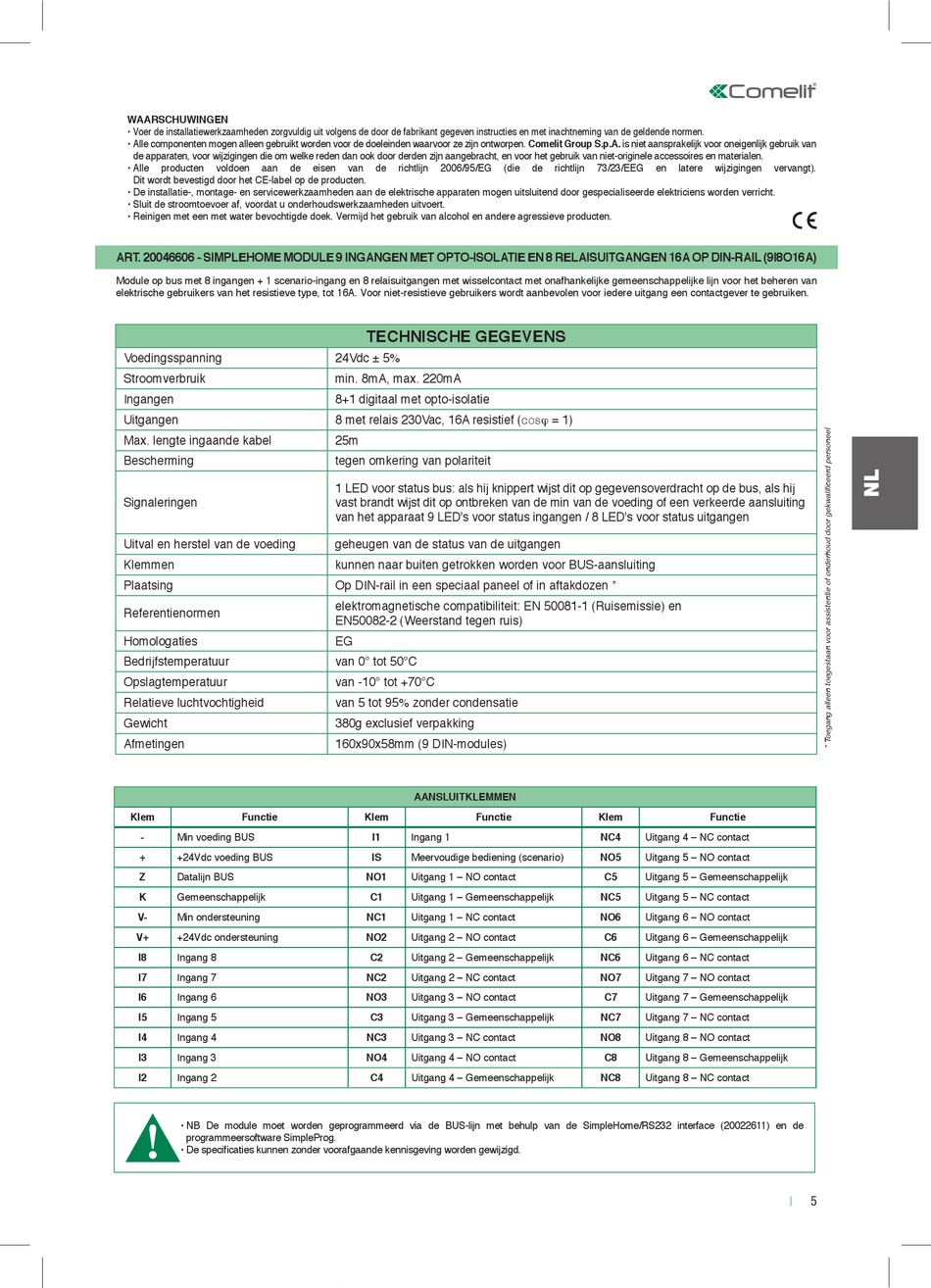

ART. 20046606 - SIMPLEHOME MODULE 9 INGANGEN MET OPTO-ISOLATIE EN 8 RELAISUITGANGEN 16A OP DIN-RAIL (9I8O16A)
Module op bus met 8 ingangen + 1 scenario-ingang en 8 relaisuitgangen met wisselcontact met onafhankelijke gemeenschappelijke lijn voor het beheren van
elektrische gebruikers van het resistieve type, tot 16A. Voor niet-resistieve gebruikers wordt aanbevolen voor iedere uitgang een contactgever te gebruiken.
Voedingsspanning
Stroomverbruik
Ingangen
Uitgangen
Max. lengte ingaande kabel
Bescherming
Signaleringen
Uitval en herstel van de voeding
Klemmen
Plaatsing
Referentienormen
Homologaties
Bedrijfstemperatuur
Opslagtemperatuur
Relatieve luchtvochtigheid
Gewicht
Afmetingen
Klem Functie
-
Min voeding BUS
+ +24Vdc voeding BUS
Z Datalijn BUS
K
Gemeenschappelijk
V- Min ondersteuning
V+
+24Vdc ondersteuning
I8 Ingang 8
I7 Ingang 7
I6 Ingang 6
I5 Ingang 5
I4
Ingang 4
I3 Ingang 3
I2
Ingang 2
• NB De module moet worden geprogrammeerd via de BUS-lijn met behulp van de SimpleHome/RS232 interface (20022611) en de
programmeersoftware SimpleProg.
• De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
eisen van de richtlijn 2006/95/EG

TECHNISCHE GEGEVENS

24Vdc ± 5%
min. 8mA, max. 220mA
8+1 digitaal met opto-isolatie
8 met relais 230Vac, 16A resistief (cosj = 1)
25m
tegen omkering van polariteit
1 LED voor status bus: als hij knippert wijst dit op gegevensoverdracht op de bus, als hij
vast brandt wijst dit op ontbreken van de min van de voeding of een verkeerde aansluiting
van het apparaat 9 LED's voor status ingangen / 8 LED's voor status uitgangen
geheugen van de status van de uitgangen
kunnen naar buiten getrokken worden voor BUS-aansluiting
Op DIN-rail in een speciaal paneel of in aftakdozen *
elektromagnetische compatibiliteit: EN 50081-1 (Ruisemissie) en
EN50082-2 (Weerstand tegen ruis)
EG
van 0° tot 50°C
van -10° tot +70°C
van 5 tot 95% zonder condensatie
380g exclusief verpakking
160x90x58mm (9 DIN-modules)
AANSLUITKLEMMEN
Klem Functie
I1
Ingang 1
IS Meervoudige bediening (scenario)
NO1 Uitgang 1 – NO contact
C1
Uitgang 1 – Gemeenschappelijk
NC1 Uitgang 1 – NC contact
NO2
Uitgang 2 – NO contact
C2 Uitgang 2 – Gemeenschappelijk
NC2 Uitgang 2 – NC contact
NO3 Uitgang 3 – NO contact
C3 Uitgang 3 – Gemeenschappelijk
NC3
Uitgang 3 – NC contact
NO4 Uitgang 4 – NO contact
C4
Uitgang 4 – Gemeenschappelijk
(die de richtlijn 73/23/EEG en latere
Klem
NC4
Uitgang 4 – NC contact
NO5 Uitgang 5 – NO contact
C5 Uitgang 5 – Gemeenschappelijk
NC5
Uitgang 5 – NC contact
NO6 Uitgang 6 – NO contact
C6
Uitgang 6 – Gemeenschappelijk
NC6 Uitgang 6 – NC contact
NO7 Uitgang 7 – NO contact
C7 Uitgang 7 – Gemeenschappelijk
NC7 Uitgang 7 – NC contact
NO8
Uitgang 8 – NO contact
C8 Uitgang 8 – Gemeenschappelijk
NC8
Uitgang 8 – NC contact
wijzigingen vervangt).
Functie
5
