AVERTISSEMENT
• Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.
• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. Comelit Group S.p.A. décline toute responsabilité en cas de
mauvais usage des appareils, de modifications apportées par des tiers pour une raison quelconque et d'utilisation d'accessoires et de pièces non d'origine.
• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs).
L'application du marquage CE atteste cette conformité.
• Les interventions d'installation, de montage et d'assistance aux appareils électriques sont réservées à des électriciens spécialisés.
• Couper l'alimentation avant d'effectuer toute opération d'entretien.
• Nettoyer avec un chiffon imbibé d'eau. Éviter d'utiliser de l'alcool ou d'autres produits agressifs.

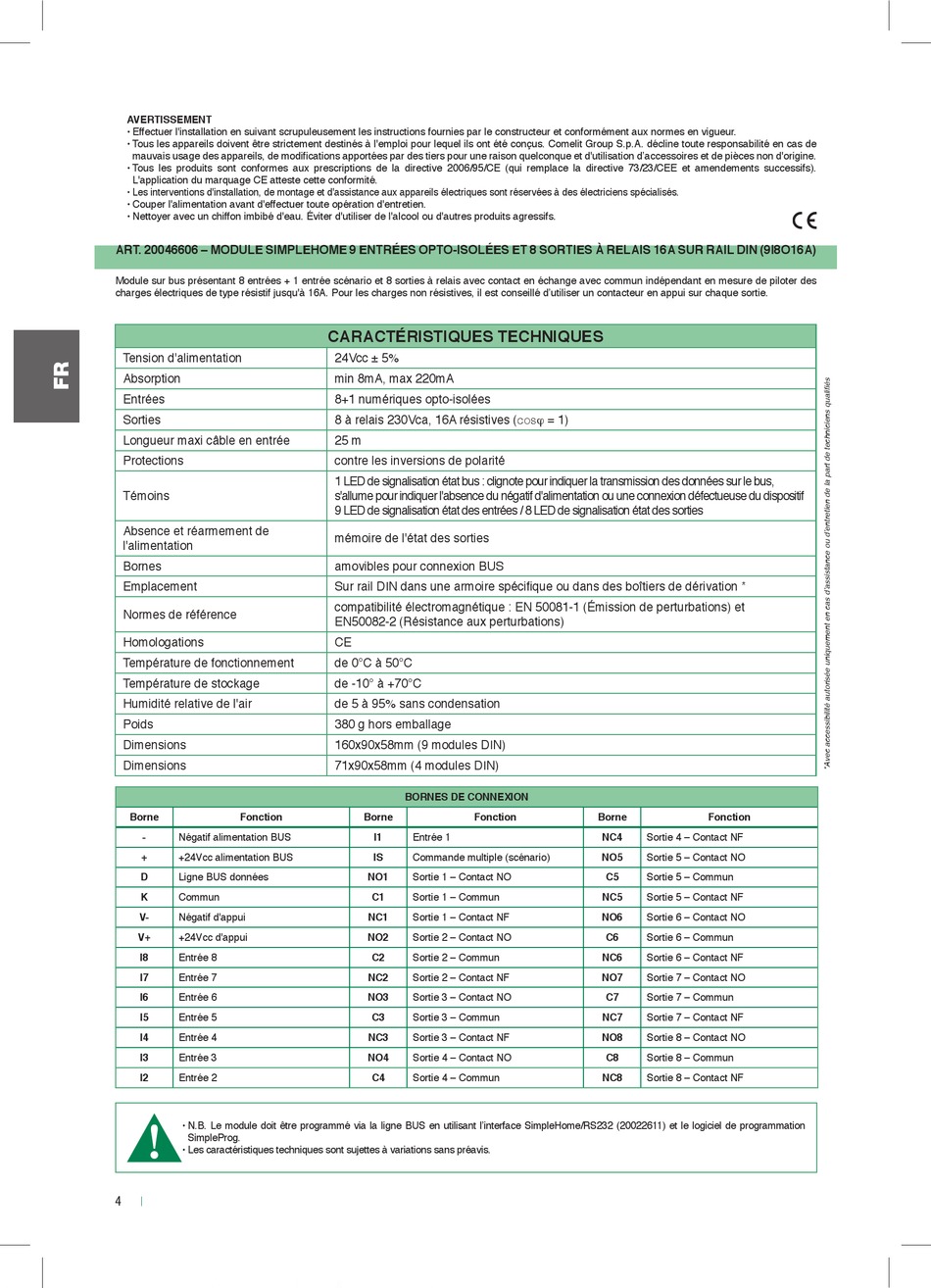

ART. 20046606 – MODULE SIMPLEHOME 9 ENTRÉES OPTO-ISOLÉES ET 8 SORTIES À RELAIS 16A SUR RAIL DIN (9I8O16A)
Module sur bus présentant 8 entrées + 1 entrée scénario et 8 sorties à relais avec contact en échange avec commun indépendant en mesure de piloter des
charges électriques de type résistif jusqu'à 16A. Pour les charges non résistives, il est conseillé d'utiliser un contacteur en appui sur chaque sortie.
Tension d'alimentation
Absorption
Entrées
Sorties
Longueur maxi câble en entrée
Protections
Témoins
Absence et réarmement de
l'alimentation
Bornes
Emplacement
Normes de référence
Homologations
Température de fonctionnement
Température de stockage
Humidité relative de l'air
Poids
Dimensions
Dimensions
Borne Fonction
-
Négatif alimentation BUS
+ +24Vcc alimentation BUS
D Ligne BUS données
K
Commun
V- Négatif d'appui
V+
+24Vcc d'appui
I8 Entrée 8
I7 Entrée 7
I6 Entrée 6
I5 Entrée 5
I4
Entrée 4
I3 Entrée 3
I2
Entrée 2
• N.B. Le module doit être programmé via la ligne BUS en utilisant l'interface SimpleHome/RS232 (20022611) et le logiciel de programmation
SimpleProg.
• Les caractéristiques techniques sont sujettes à variations sans préavis.
4
CARACTÉRISTIQUES TECHNIQUES
24Vcc ± 5%
min 8mA, max 220mA
8+1 numériques opto-isolées
8 à relais 230Vca, 16A résistives (cosj = 1)
25 m
contre les inversions de polarité
1 LED de signalisation état bus : clignote pour indiquer la transmission des données sur le bus,
s'allume pour indiquer l'absence du négatif d'alimentation ou une connexion défectueuse du dispositif
9 LED de signalisation état des entrées / 8 LED de signalisation état des sorties
mémoire de l'état des sorties
amovibles pour connexion BUS
Sur rail DIN dans une armoire spécifique ou dans des boîtiers de dérivation *
compatibilité électromagnétique : EN 50081-1 (Émission de perturbations) et
EN50082-2 (Résistance aux perturbations)
CE
de 0°C à 50°C
de -10° à +70°C
de 5 à 95% sans condensation
380 g hors emballage
160x90x58mm (9 modules DIN)
71x90x58mm (4 modules DIN)

BORNES DE CONNEXION

Borne Fonction
I1
Entrée 1
IS Commande multiple (scénario)
NO1 Sortie 1 – Contact NO
C1
Sortie 1 – Commun
NC1 Sortie 1 – Contact NF
NO2
Sortie 2 – Contact NO
C2 Sortie 2 – Commun
NC2 Sortie 2 – Contact NF
NO3 Sortie 3 – Contact NO
C3 Sortie 3 – Commun
NC3
Sortie 3 – Contact NF
NO4 Sortie 4 – Contact NO
C4
Sortie 4 – Commun
Borne Fonction
NC4
Sortie 4 – Contact NF
NO5 Sortie 5 – Contact NO
C5 Sortie 5 – Commun
NC5
Sortie 5 – Contact NF
NO6 Sortie 6 – Contact NO
C6
Sortie 6 – Commun
NC6 Sortie 6 – Contact NF
NO7 Sortie 7 – Contact NO
C7 Sortie 7 – Commun
NC7 Sortie 7 – Contact NF
NO8
Sortie 8 – Contact NO
C8 Sortie 8 – Commun
NC8
Sortie 8 – Contact NF
