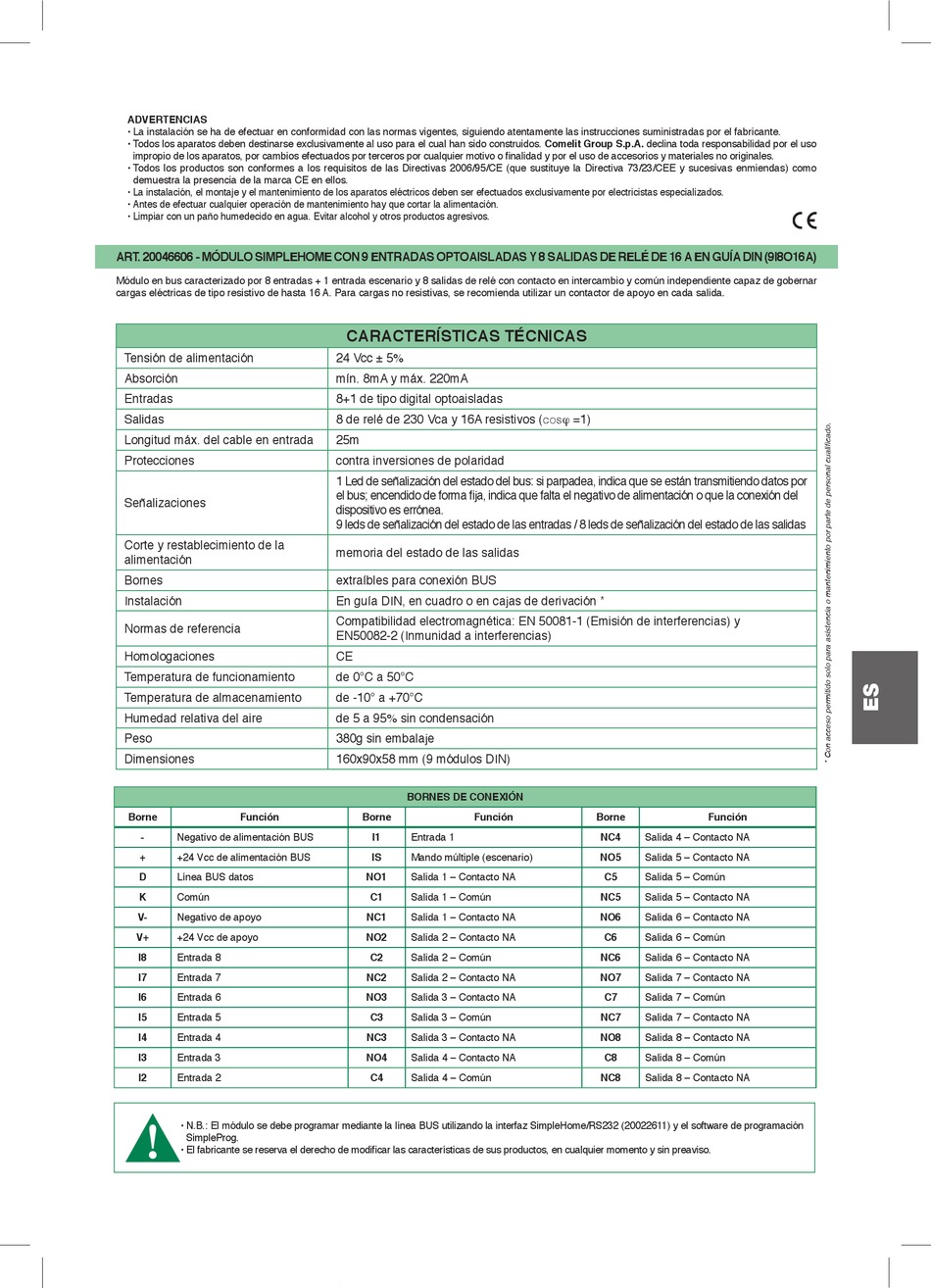

ADVERTENCIAS
• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas por el fabricante.
• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda responsabilidad por el uso
impropio de los aparatos, por cambios efectuados por terceros por cualquier motivo o finalidad y por el uso de accesorios y materiales no originales.
• Todos los productos son conformes a los requisitos de las Directivas 2006/95/CE (que sustituye la Directiva 73/23/CEE y sucesivas enmiendas) como
demuestra la presencia de la marca CE en ellos.
• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas especializados.
• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.
• Limpiar con un paño humedecido en agua. Evitar alcohol y otros productos agresivos.
ART. 20046606 - MÓDULO SIMPLEHOME CON 9 ENTRADAS OPTOAISLADAS Y 8 SALIDAS DE RELÉ DE 16 A EN GUÍA DIN (9I8O16A)
Módulo en bus caracterizado por 8 entradas + 1 entrada escenario y 8 salidas de relé con contacto en intercambio y común independiente capaz de gobernar
cargas eléctricas de tipo resistivo de hasta 16 A. Para cargas no resistivas, se recomienda utilizar un contactor de apoyo en cada salida.
Tensión de alimentación
Absorción
Entradas
Salidas
Longitud máx. del cable en entrada
Protecciones
Señalizaciones
Corte y restablecimiento de la
alimentación
Bornes
Instalación
Normas de referencia
Homologaciones
Temperatura de funcionamiento
Temperatura de almacenamiento
Humedad relativa del aire
Peso
Dimensiones
Borne Función
-
Negativo de alimentación BUS
+ +24 Vcc de alimentación BUS
D Línea BUS datos
K
Común
V- Negativo de apoyo
V+
+24 Vcc de apoyo
I8 Entrada 8
I7 Entrada 7
I6 Entrada 6
I5 Entrada 5
I4
Entrada 4
I3 Entrada 3
I2
Entrada 2
• N.B.: El módulo se debe programar mediante la línea BUS utilizando la interfaz SimpleHome/RS232 (20022611) y el software de programación
SimpleProg.
• El fabricante se reserva el derecho de modificar las características de sus productos, en cualquier momento y sin preaviso.
CARACTERÍSTICAS TÉCNICAS
24 Vcc ± 5%
mín. 8mA y máx. 220mA
8+1 de tipo digital optoaisladas
8 de relé de 230 Vca y 16A resistivos (cosj =1)
25m
contra inversiones de polaridad
1 Led de señalización del estado del bus: si parpadea, indica que se están transmitiendo datos por
el bus; encendido de forma fija, indica que falta el negativo de alimentación o que la conexión del
dispositivo es errónea.
9 leds de señalización del estado de las entradas / 8 leds de señalización del estado de las salidas
memoria del estado de las salidas
extraíbles para conexión BUS
En guía DIN, en cuadro o en cajas de derivación *
Compatibilidad electromagnética: EN 50081-1 (Emisión de interferencias) y
EN50082-2 (Inmunidad a interferencias)
CE
de 0°C a 50°C
de -10° a +70°C
de 5 a 95% sin condensación
380g sin embalaje
160x90x58 mm (9 módulos DIN)
BORNES DE CONEXIÓN
Borne Función
I1
Entrada 1
IS Mando múltiple (escenario)
NO1 Salida 1 – Contacto NA
C1
Salida 1 – Común
NC1 Salida 1 – Contacto NA
NO2
Salida 2 – Contacto NA
C2 Salida 2 – Común
NC2 Salida 2 – Contacto NA
NO3 Salida 3 – Contacto NA
C3 Salida 3 – Común
NC3
Salida 3 – Contacto NA
NO4 Salida 4 – Contacto NA
C4
Salida 4 – Común
Borne Función
NC4
Salida 4 – Contacto NA
NO5 Salida 5 – Contacto NA
C5 Salida 5 – Común
NC5
Salida 5 – Contacto NA
NO6 Salida 6 – Contacto NA
C6
Salida 6 – Común
NC6 Salida 6 – Contacto NA
NO7 Salida 7 – Contacto NA
C7 Salida 7 – Común
NC7 Salida 7 – Contacto NA
NO8
Salida 8 – Contacto NA
C8 Salida 8 – Común
NC8
Salida 8 – Contacto NA
