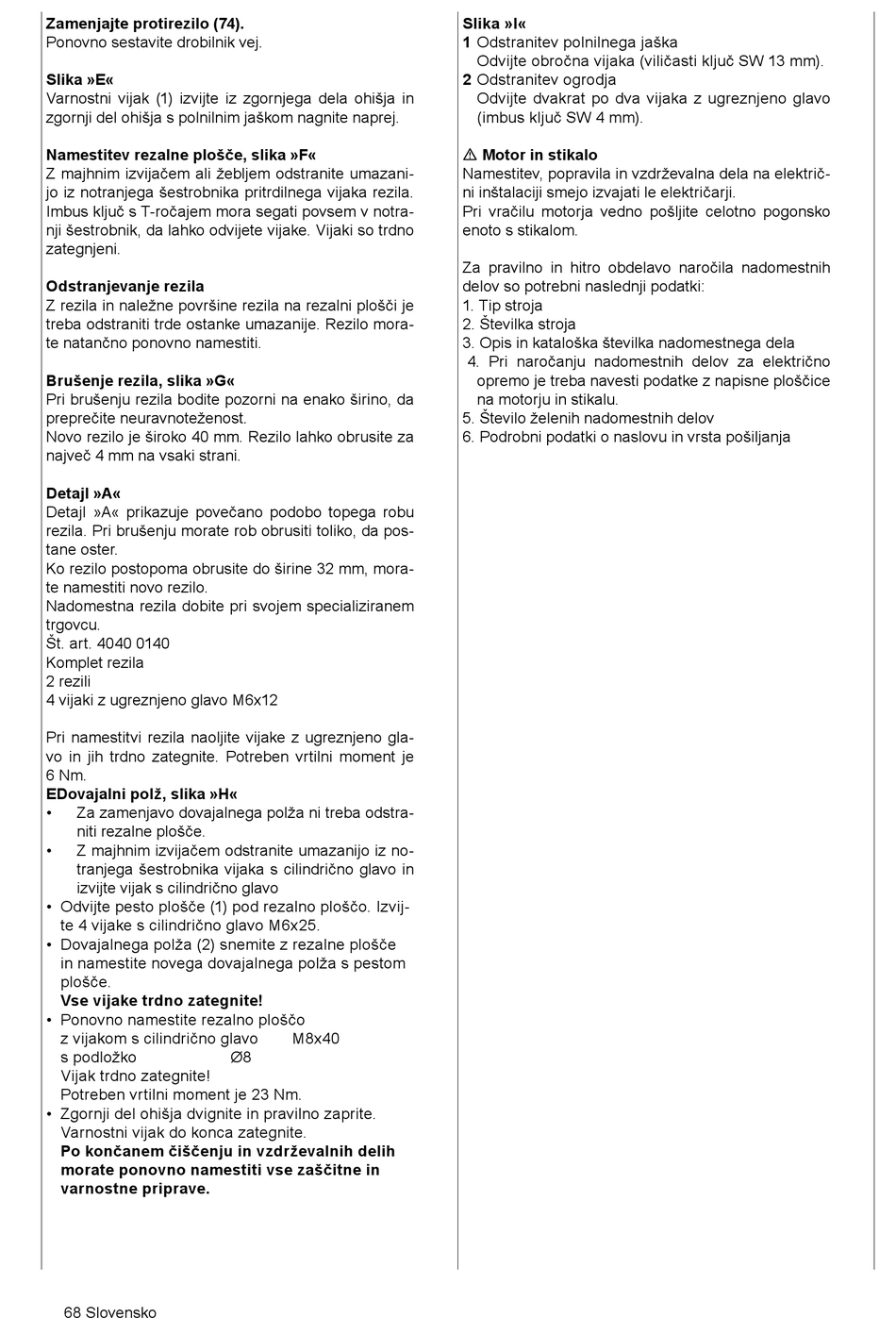

Zamenjajte protirezilo (74).
Ponovno sestavite drobilnik vej.
Slika »E«
Varnostni vijak (1) izvijte iz zgornjega dela ohišja in
zgornji del ohišja s polnilnim jaškom nagnite naprej.
Namestitev rezalne plošče, slika »F«
Z majhnim izvijačem ali žebljem odstranite umazani-
jo iz notranjega šestrobnika pritrdilnega vijaka rezila.
Imbus ključ s T-ročajem mora segati povsem v notra-
nji šestrobnik, da lahko odvijete vijake. Vijaki so trdno
zategnjeni.
Odstranjevanje rezila
Z rezila in naležne površine rezila na rezalni plošči je
treba odstraniti trde ostanke umazanije. Rezilo mora-
te natančno ponovno namestiti.
Brušenje rezila, slika »G«
Pri brušenju rezila bodite pozorni na enako širino, da
preprečite neuravnoteženost.
Novo rezilo je široko 40 mm. Rezilo lahko obrusite za
največ 4 mm na vsaki strani.
Detajl »A«
Detajl »A« prikazuje povečano podobo topega robu
rezila. Pri brušenju morate rob obrusiti toliko, da pos-
tane oster.
Ko rezilo postopoma obrusite do širine 32 mm, mora-
te namestiti novo rezilo.
Nadomestna rezila dobite pri svojem specializiranem
trgovcu.
Št. art. 4040 0140
Komplet rezila
2 rezili
4 vijaki z ugreznjeno glavo M6x12
Pri namestitvi rezila naoljite vijake z ugreznjeno gla-
vo in jih trdno zategnite. Potreben vrtilni moment je
6 Nm.
EDovajalni polž, slika »H«
• Za zamenjavo dovajalnega polža ni treba odstra-
niti rezalne plošče.
• Z majhnim izvijačem odstranite umazanijo iz no-
tranjega šestrobnika vijaka s cilindrično glavo in
izvijte vijak s cilindrično glavo
• Odvijte pesto plošče (1) pod rezalno ploščo. Izvij-
te 4 vijake s cilindrično glavo M6x25.
• Dovajalnega polža (2) snemite z rezalne plošče
in namestite novega dovajalnega polža s pestom
plošče.
Vse vijake trdno zategnite!
• Ponovno namestite rezalno ploščo
z vijakom s cilindrično glavo
s podložko
Vijak trdno zategnite!
Potreben vrtilni moment je 23 Nm.
• Zgornji del ohišja dvignite in pravilno zaprite.
Varnostni vijak do konca zategnite.
Po končanem čiščenju in vzdrževalnih delih
morate ponovno namestiti vse zaščitne in
varnostne priprave.
68 Slovensko
M8x40
Ø8
Slika »I«
1 Odstranitev polnilnega jaška
Odvijte obročna vijaka (viličasti ključ SW 13 mm).
2 Odstranitev ogrodja
Odvijte dvakrat po dva vijaka z ugreznjeno glavo
(imbus ključ SW 4 mm).
m Motor in stikalo
Namestitev, popravila in vzdrževalna dela na električ-
ni inštalaciji smejo izvajati le električarji.
Pri vračilu motorja vedno pošljite celotno pogonsko
enoto s stikalom.
Za pravilno in hitro obdelavo naročila nadomestnih
delov so potrebni naslednji podatki:
1. Tip stroja
2. Številka stroja
3. Opis in kataloška številka nadomestnega dela
4. Pri naročanju nadomestnih delov za električno
opremo je treba navesti podatke z napisne ploščice
na motorju in stikalu.
5. Število želenih nadomestnih delov
6. Podrobni podatki o naslovu in vrsta pošiljanja
