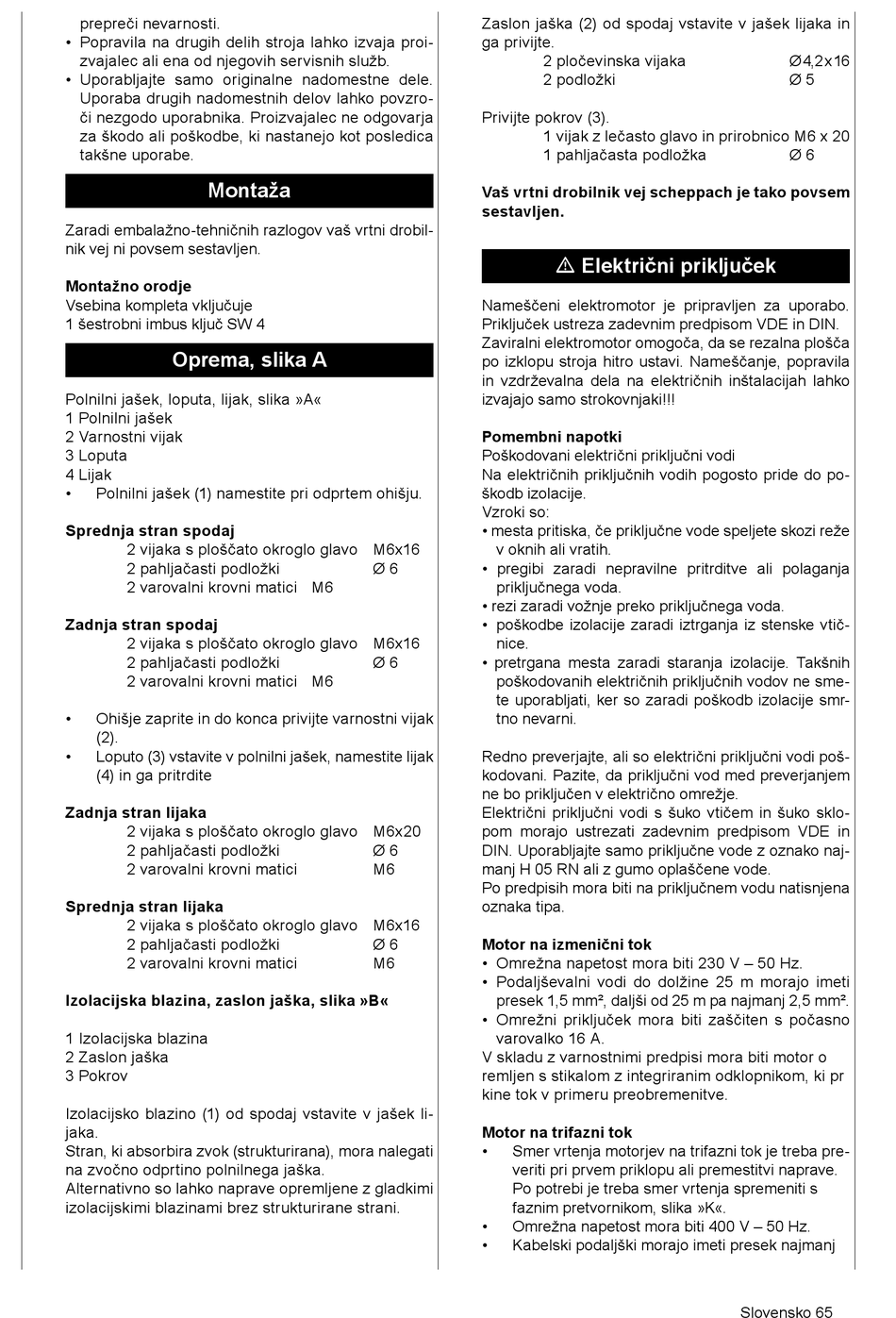

prepreči nevarnosti.
• Popravila na drugih delih stroja lahko izvaja proi-
zvajalec ali ena od njegovih servisnih služb.
• Uporabljajte samo originalne nadomestne dele.
Uporaba drugih nadomestnih delov lahko povzro-
či nezgodo uporabnika. Proizvajalec ne odgovarja
za škodo ali poškodbe, ki nastanejo kot posledica
takšne uporabe.
Montaža
Zaradi embalažno-tehničnih razlogov vaš vrtni drobil-
nik vej ni povsem sestavljen.
Montažno orodje
Vsebina kompleta vključuje
1 šestrobni imbus ključ SW 4

Oprema, slika A

Polnilni jašek, loputa, lijak, slika »A«
1 Polnilni jašek
2 Varnostni vijak
3 Loputa
4 Lijak
• Polnilni jašek (1) namestite pri odprtem ohišju.
Sprednja stran spodaj
2 vijaka s ploščato okroglo glavo M6x16
2 pahljačasti podložki
2 varovalni krovni matici M6
Zadnja stran spodaj
2 vijaka s ploščato okroglo glavo M6x16
2 pahljačasti podložki
2 varovalni krovni matici M6
• Ohišje zaprite in do konca privijte varnostni vijak
(2).
• Loputo (3) vstavite v polnilni jašek, namestite lijak
(4) in ga pritrdite
Zadnja stran lijaka
2 vijaka s ploščato okroglo glavo M6x20
2 pahljačasti podložki
2 varovalni krovni matici
Sprednja stran lijaka
2 vijaka s ploščato okroglo glavo M6x16
2 pahljačasti podložki
2 varovalni krovni matici
Izolacijska blazina, zaslon jaška, slika »B«
1 Izolacijska blazina
2 Zaslon jaška
3 Pokrov
Izolacijsko blazino (1) od spodaj vstavite v jašek li-
jaka.
Stran, ki absorbira zvok (strukturirana), mora nalegati
na zvočno odprtino polnilnega jaška.
Alternativno so lahko naprave opremljene z gladkimi
izolacijskimi blazinami brez strukturirane strani.
Zaslon jaška (2) od spodaj vstavite v jašek lijaka in
ga privijte.
Privijte pokrov (3).
Vaš vrtni drobilnik vej scheppach je tako povsem
sestavljen.
Nameščeni elektromotor je pripravljen za uporabo.
Priključek ustreza zadevnim predpisom VDE in DIN.
Zaviralni elektromotor omogoča, da se rezalna plošča
po izklopu stroja hitro ustavi. Nameščanje, popravila
in vzdrževalna dela na električnih inštalacijah lahko
izvajajo samo strokovnjaki!!!
Pomembni napotki
Poškodovani električni priključni vodi
Na električnih priključnih vodih pogosto pride do po-
škodb izolacije.
Vzroki so:
• mesta pritiska, če priključne vode speljete skozi reže
v oknih ali vratih.
Ø 6 • pregibi zaradi nepravilne pritrditve ali polaganja
priključnega voda.
• rezi zaradi vožnje preko priključnega voda.
• poškodbe izolacije zaradi iztrganja iz stenske vtič-
nice.
Ø 6 • pretrgana mesta zaradi staranja izolacije. Takšnih
poškodovanih električnih priključnih vodov ne sme-
te uporabljati, ker so zaradi poškodb izolacije smr-
tno nevarni.
Redno preverjajte, ali so električni priključni vodi poš-
kodovani. Pazite, da priključni vod med preverjanjem
ne bo priključen v električno omrežje.
Električni priključni vodi s šuko vtičem in šuko sklo-
pom morajo ustrezati zadevnim predpisom VDE in
Ø 6 DIN. Uporabljajte samo priključne vode z oznako naj-
M6 manj H 05 RN ali z gumo oplaščene vode.
Po predpisih mora biti na priključnem vodu natisnjena
oznaka tipa.
Ø 6 Motor na izmenični tok
M6 • Omrežna napetost mora biti 230 V – 50 Hz.
• Podaljševalni vodi do dolžine 25 m morajo imeti
presek 1,5 mm², daljši od 25 m pa najmanj 2,5 mm².
• Omrežni priključek mora biti zaščiten s počasno
varovalko 16 A.
V skladu z varnostnimi predpisi mora biti motor o
remljen s stikalom z integriranim odklopnikom, ki pr
kine tok v primeru preobremenitve.
Motor na trifazni tok
• Smer vrtenja motorjev na trifazni tok je treba pre-
veriti pri prvem priklopu ali premestitvi naprave.
Po potrebi je treba smer vrtenja spremeniti s
faznim pretvornikom, slika »K«.
• Omrežna napetost mora biti 400 V – 50 Hz.
• Kabelski podaljški morajo imeti presek najmanj
2 pločevinska vijaka
2 podložki
1 vijak z lečasto glavo in prirobnico M6 x 20
1 pahljačasta podložka
m Električni priključek
Ø 4,2 x 16
Ø 5
Ø 6
Slovensko 65
