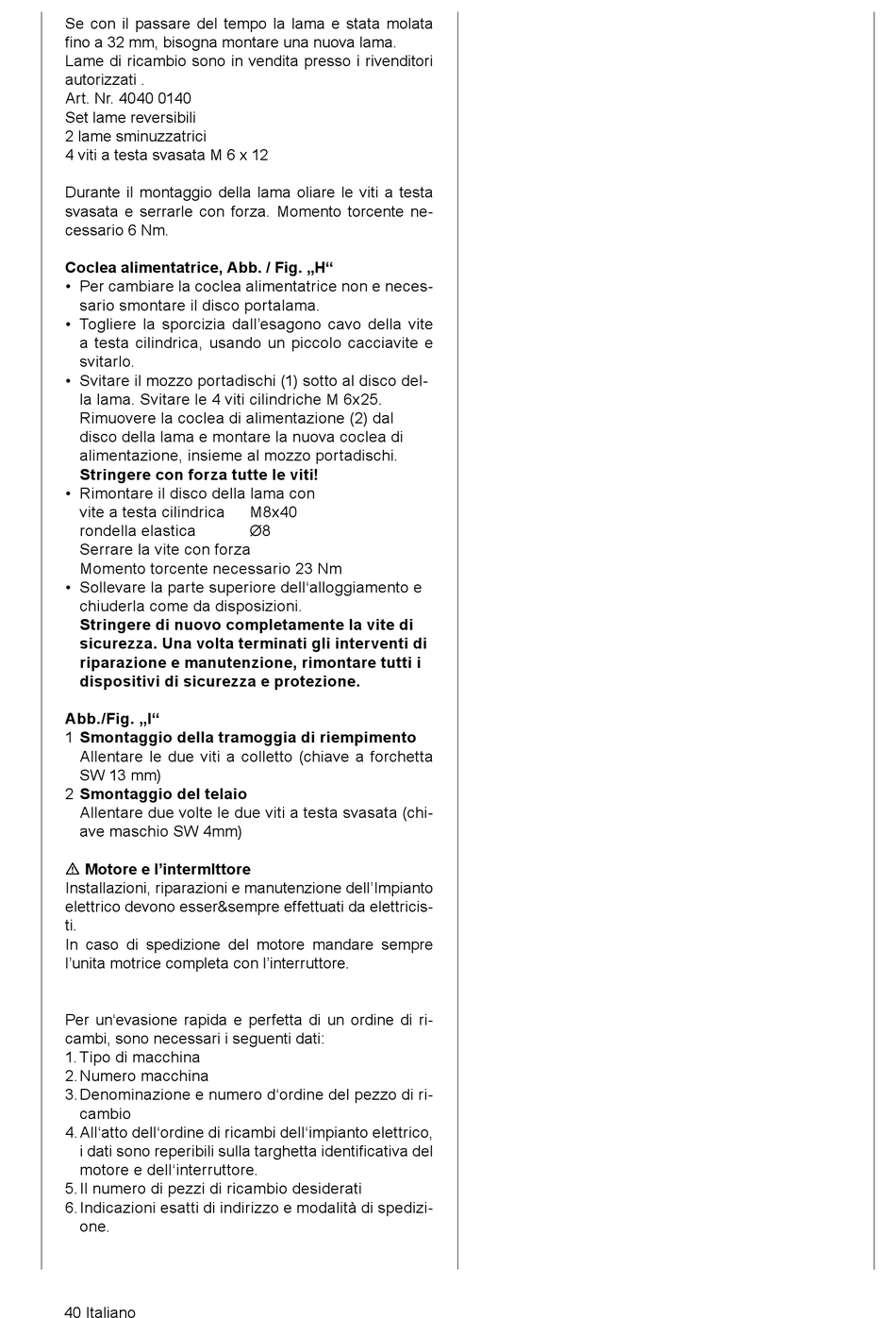

Se con il passare del tempo la lama e stata molata
fino a 32 mm, bisogna montare una nuova lama.
Lame di ricambio sono in vendita presso i rivenditori
autorizzati .
Art. Nr. 4040 0140
Set lame reversibili
2 lame sminuzzatrici
4 viti a testa svasata M 6 x 12
Durante il montaggio della lama oliare le viti a testa
svasata e serrarle con forza. Momento torcente ne-
cessario 6 Nm.
Coclea alimentatrice, Abb. / Fig. „H"
• Per cambiare la coclea alimentatrice non e neces-
sario smontare il disco portalama.
• Togliere la sporcizia dall'esagono cavo della vite
a testa cilindrica, usando un piccolo cacciavite e
svitarlo.
• Svitare il mozzo portadischi (1) sotto al disco del-
la lama. Svitare le 4 viti cilindriche M 6x25.
Rimuovere la coclea di alimentazione (2) dal
disco della lama e montare la nuova coclea di
alimentazione, insieme al mozzo portadischi.
Stringere con forza tutte le viti!
• Rimontare il disco della lama con
vite a testa cilindrica
rondella elastica
Serrare la vite con forza
Momento torcente necessario 23 Nm
• Sollevare la parte superiore dell'alloggiamento e
chiuderla come da disposizioni.
Stringere di nuovo completamente la vite di
sicurezza. Una volta terminati gli interventi di
riparazione e manutenzione, rimontare tutti i
dispositivi di sicurezza e protezione.
Abb./Fig. „I"
1 Smontaggio della tramoggia di riempimento
Allentare le due viti a colletto (chiave a forchetta
SW 13 mm)
2 Smontaggio del telaio
Allentare due volte le due viti a testa svasata (chi-
ave maschio SW 4mm)
m Motore e l'intermlttore
Installazioni, riparazioni e manutenzione dell'Impianto
elettrico devono esser&sempre effettuati da elettricis-
ti.
In caso di spedizione del motore mandare sempre
l'unita motrice completa con l'interruttore.
Per un'evasione rapida e perfetta di un ordine di ri-
cambi, sono necessari i seguenti dati:
1. Tipo di macchina
2. Numero macchina
3. Denominazione e numero d'ordine del pezzo di ri-
cambio
4. All'atto dell'ordine di ricambi dell'impianto elettrico,
i dati sono reperibili sulla targhetta identificativa del
motore e dell'interruttore.
5. Il numero di pezzi di ricambio desiderati
6. Indicazioni esatti di indirizzo e modalità di spedizi-
one.
40 Italiano
M8x40
Ø8
