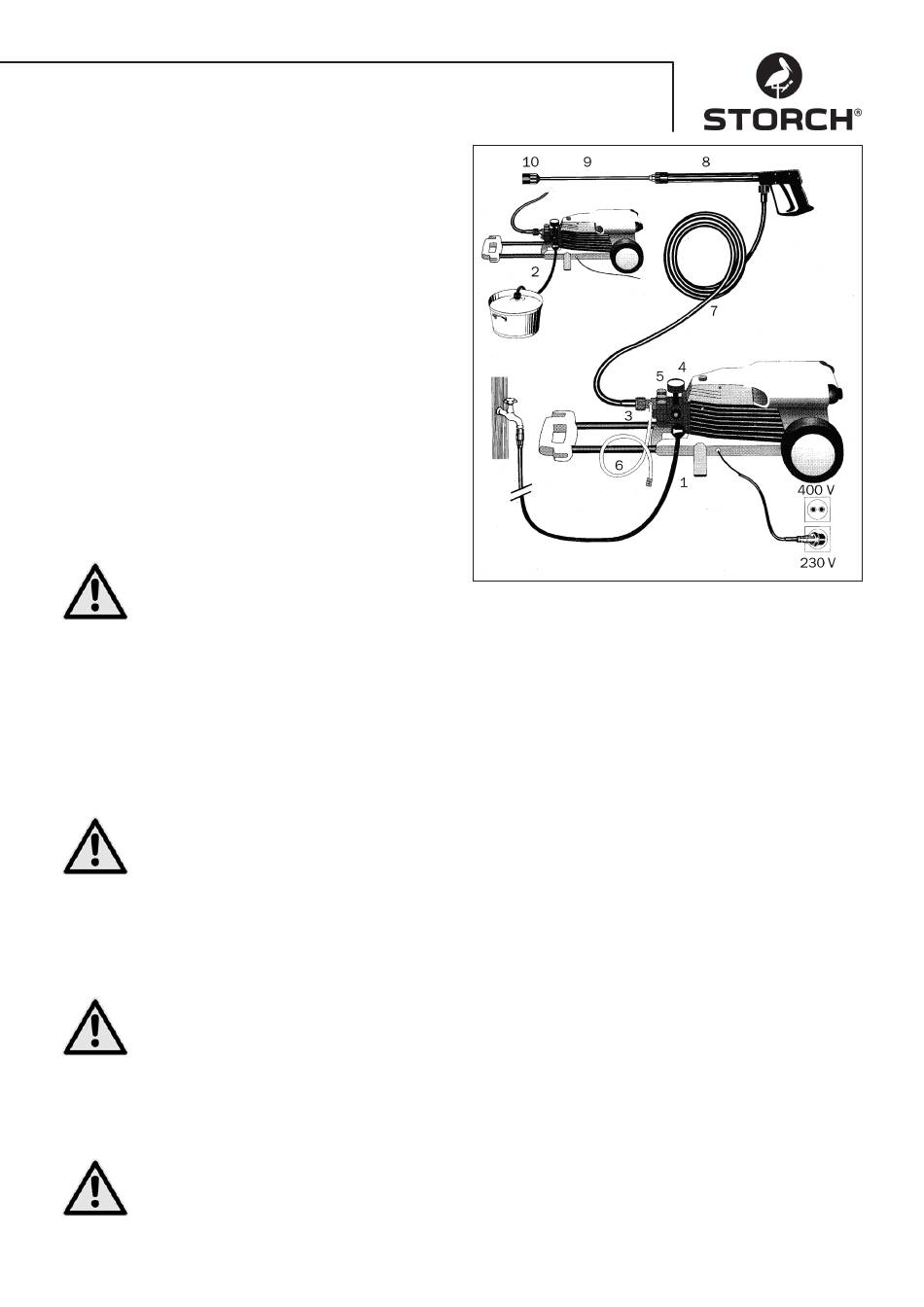

Apparaatbeschrijving / functie
1. Aanvoer wateraansluiting met filter
2. Aanzuigslang met filterkorf (optioneel toebehoren)
3. Hogedrukpomp
4. Manometer
5. Drukregelaar-veiligheidsklep
6. Hogedruk-injector voor reiningsmiddel
7. Hogedrukslang
8. Spuitpistool
9. Hogedruk-lans
10. Regelsproeier
Water- en reinigings/
onderhoudsmiddel-systeem
Het water kan onder druk aan de hogedrukpomp worden
geleverd of direct uit een drukloos reservoir worden aan-
gezogen. Vervolgens wordt het water door de hogedruk-
pomp onder druk naar de waslans geleid. Door de sproei-
er op de waslans wordt de hogedrukstraal gevormd.
Via een hogedrukinjector kunnen reinigings/onderhouds-
middelen worden bijgemengd.
De gebruiker dient de milieu-, afval- en water-
beschermingsvoorschriften in acht te nemen!
Spuitpistool met waslans
De machine kan alleen met het spuitpistool worden gebruikt bij indrukken van de veiligheidshandel.
Druk op de handel om het spuitpistool te openen. Het water wordt nu naar de sproeier getransporteerd. De spuitdruk
wordt opgebouwd en bereikt snel de gekozen werkdruk.
Door de handel los te laten, wordt het pistool gesloten en wordt verder vrijkomen van water uit de waslans voorkomen.
Door de drukstoot bij het sluiten van het pistool wordt de drukregelaar-veiligheidsklep geopend; de pomp transporteert
met de gekozen werkdruk naar de waslans.
Het spuitpistool is een veiligheidsvoorziening. Reparaties mogen alleen door deskundigen worden uitgevo-
erd. Bij vervanging mogen alleen door de fabrikant toegestane onderdelen worden gebruikt.
Drukregelaar-veiligheidsklep
De drukregelaar-veiligheidsklep beschermt de machine tegen te hoge overdruk en is zodanig gebouwd dat deze niet
boven de toegestane bedrijfsdruk kan worden ingesteld. De begrenzingsmoer van de draaigreep is met lak verzegeld.
Druk op de draaigreep om de werkdruk en spuithoeveelheid traploos in te stellen.
Vervanging, reparaties, nieuwe instellingen en verzegelingen mogen alleen door deskundigen worden uitge-
voerd.
Motorveiligheidsschakelaar
De motor wordt door een motorveiligheidsschakelaar beschermd tegen overbelasting. Bij overbelasting schakelt de
motorveiligheidsschakelaar de motor uit. Bij herhaald uitschakelen van de motor door de motorveiligheidsschakelaar
dient de oorzaak van de storing te worden verholpen (zie pagina 17/18).
Vervangings- en testwerkzaamheden mogen alleen door deskundigen worden uitgevoerd wanneer de machi-
ne van het lichtnet is losgekoppeld, d.w.z. dat de stekker uit het stopcontact moet zijn getrokken.
Water
