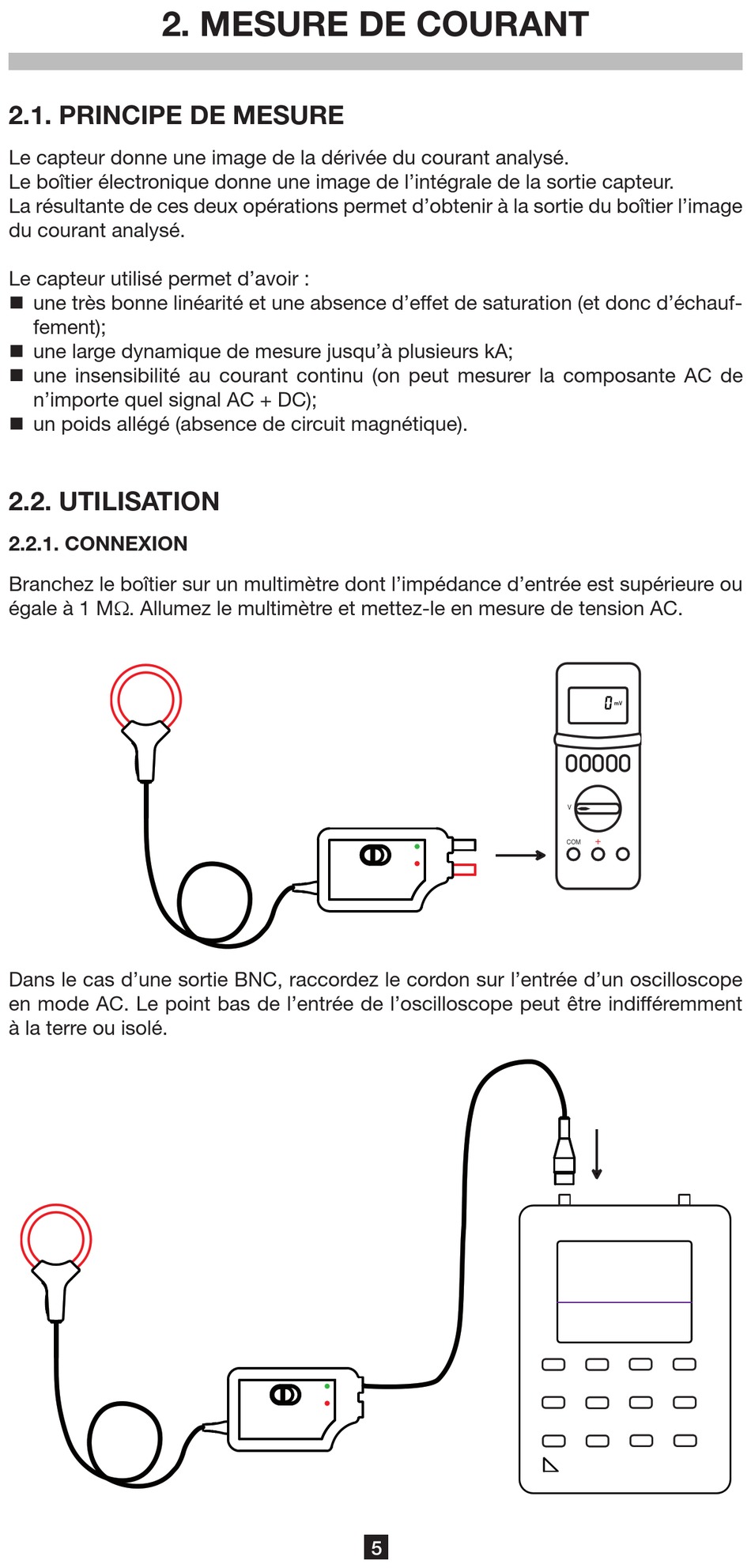

2.1. PRINCIPE DE MESURE

Le capteur donne une image de la dérivée du courant analysé.
Le boîtier électronique donne une image de l'intégrale de la sortie capteur.
La résultante de ces deux opérations permet d'obtenir à la sortie du boîtier l'image
du courant analysé.
Le capteur utilisé permet d'avoir :
une très bonne linéarité et une absence d'effet de saturation (et donc d'échauf‑

fement);
une large dynamique de mesure jusqu'à plusieurs kA;

une insensibilité au courant continu (on peut mesurer la composante AC de

n'importe quel signal AC + DC);
un poids allégé (absence de circuit magnétique).


2.2. UTILISATION

2.2.1. CONNExION
Branchez le boîtier sur un multimètre dont l'impédance d'entrée est supérieure ou
égale à 1 MW. Allumez le multimètre et mettez‑le en mesure de tension AC.
Dans le cas d'une sortie BNC, raccordez le cordon sur l'entrée d'un oscilloscope
en mode AC. Le point bas de l'entrée de l'oscilloscope peut être indifféremment
à la terre ou isolé.

2. MESURE DE COURANT

5
mV
V
+
COM
