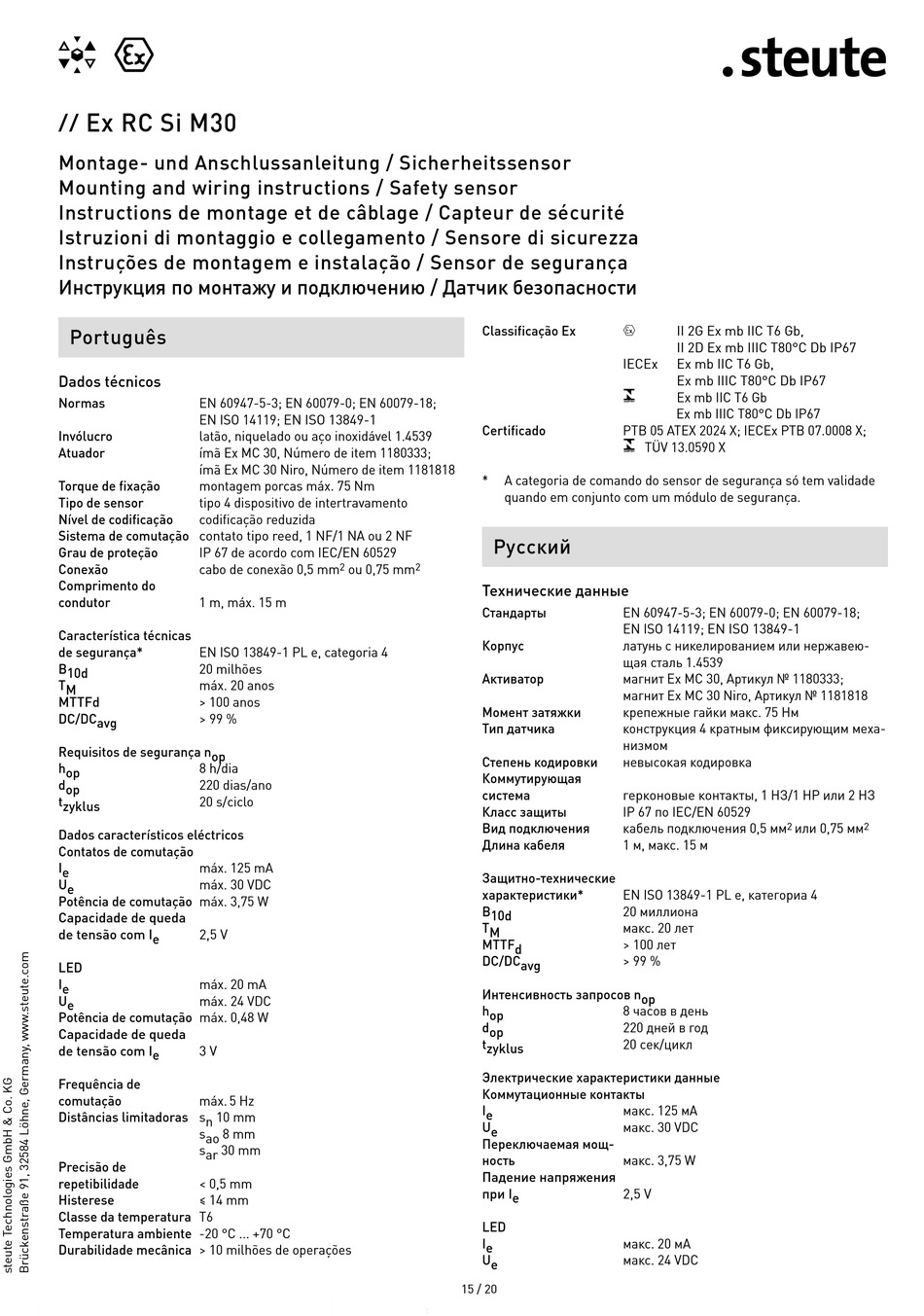

Ex RC Si M30
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Инструкция по монтажу и подключению / Датчик безопасности
Português
Dados técnicos
Normas EN 60947-5-3; EN 60079-0; EN 60079-18;
EN ISO 14119; EN ISO 13849-1
Invólucro latão, niquelado ou aço inoxidável 1.4539
Atuador ímã Ex MC 30, Número de item 1180333;
ímã Ex MC 30 Niro, Número de item 1181818
Torque de fixação montagem porcas máx. 75 Nm
Tipo de sensor tipo 4 dispositivo de intertravamento
Nível de codificação codificação reduzida
Sistema de comutação contato tipo reed, 1 NF/1 NA ou 2 NF
Grau de proteção IP 67 de acordo com IEC/EN 60529
Conexão cabo de conexão 0,5 mm
Comprimento do
condutor 1 m, máx. 15 m
Característica técnicas
de segurança* EN ISO 13849-1 PL e, categoria 4
B 10d 20 milhões
T M máx. 20 anos
MTTFd > 100 anos
DC/DC avg > 99 %
Requisitos de segurança n op
h op 8 h/dia
d op 220 dias/ano
t zyklus 20 s/ciclo
Dados característicos eléctricos
Contatos de comutação
I e máx. 125 mA
U e máx. 30 VDC
Potência de comutação máx. 3,75 W
Capacidade de queda
de tensão com I e 2,5 V
LED
I e máx. 20 mA
U e máx. 24 VDC
Potência de comutação máx. 0,48 W
Capacidade de queda
de tensão com I e 3 V
Frequência de
comutação máx. 5 Hz
Distâncias limitadoras s n 10 mm
s ao 8 mm
s ar 30 mm
Precisão de
repetibilidade < 0,5 mm
Histerese ≤ 14 mm
Classe da temperatura T6
Temperatura ambiente -20 °C ... +70 °C
Durabilidade mecânica > 10 milhões de operações
Classificação Ex
Certificado
* A categoria de comando do sensor de segurança só tem validade
quando em conjunto com um módulo de segurança.
Русский
2 ou 0,75 mm 2
Технические данные
Стандарты
Корпус
Активатор
Момент затяжки
Тип датчика
Степень кодировки
Коммутирующая
система
Класс защиты
Вид подключения
Длина кабеля
Защитно­технические
характеристики*
B 10d
T M
MTTF d
DC/DC avg
Интенсивность запросов n op
h op
d op
t zyklus
Электрические характеристики данные
Коммутационные контакты
I e
U e
Переключаемая мощ­
ность
Падение напряжения
при I e
LED
I e
U e
15 / 20
II 2G Ex mb IIC T6 Gb,
L
II 2D Ex mb IIIC T80°C Db IP67
IECEx Ex mb IIC T6 Gb,
Ex mb IIIC T80°C Db IP67
f
Ex mb IIC T6 Gb
Ex mb IIIC T80°C Db IP67
PTB 05 ATEX 2024 X; IECEx PTB 07.0008 X;
f
TÜV 13.0590 X
EN 60947-5-3; EN 60079-0; EN 60079-18;
EN ISO 14119; EN ISO 13849-1
латунь с никелированием или нержавею-
щая сталь 1.4539
магнит Ex MC 30, Артикул № 1180333;
магнит Ex MC 30 Niro, Артикул № 1181818
крепежные гайки макс. 75 Нм
конструкция 4 кратным фиксирующим меха-
низмом
невысокая кодировка
герконовые контакты, 1 НЗ/1 НР или 2 НЗ
IP 67 по IEC/EN 60529
кабель подключения 0,5 мм 2 или 0,75 мм
1 м, макс. 15 м
EN ISO 13849-1 PL e, кaтeгoриа 4
20 миллиона
макс. 20 лeт
> 100 лeт
> 99 %
8 часов в день
220 дней в год
20 сек/цикл
макс. 125 мA
макс. 30 VDC
макс. 3,75 W
2,5 V
макс. 20 мA
макс. 24 VDC
2
