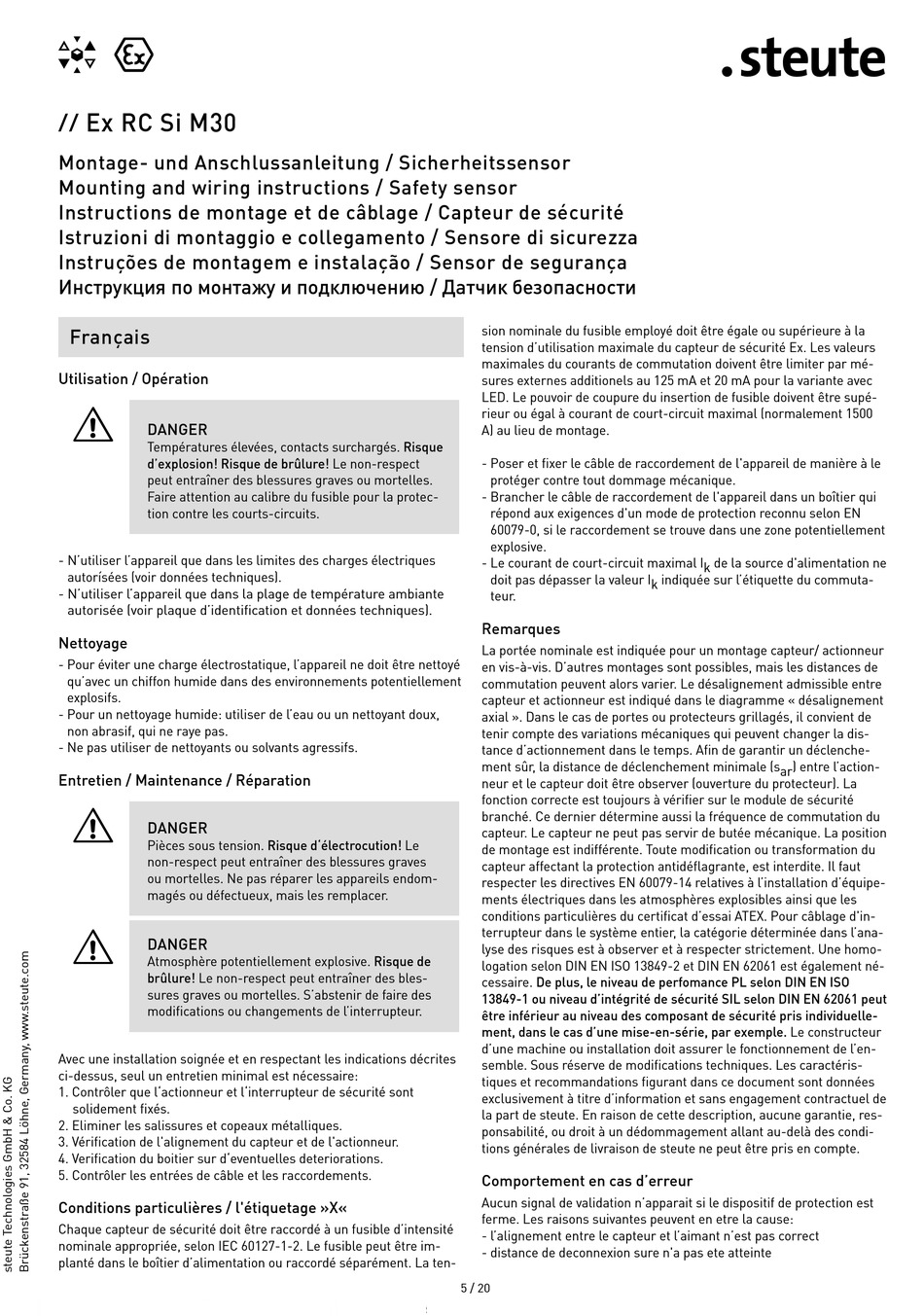

steute Ex RC Si M30 Montage- Und Anschlussanleitung Seite 5

Ex RC Si M30
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Инструкция по монтажу и подключению / Датчик безопасности
Français
Utilisation / Opération
=
DANGER
Températures élevées, contacts surchargés. Risque
d'explosion! Risque de brûlure! Le non-respect
peut entraîner des blessures graves ou mortelles.
Faire attention au calibre du fusible pour la protec-
tion contre les courts-circuits.
- N'utiliser l'appareil que dans les limites des charges électriques
autorísées (voir données techniques).
- N'utiliser l'appareil que dans la plage de température ambiante
autorisée (voir plaque d'identification et données techniques).
Nettoyage
- Pour éviter une charge électrostatique, l'appareil ne doit être nettoyé
qu'avec un chiffon humide dans des environnements potentiellement
explosifs.
- Pour un nettoyage humide: utiliser de l'eau ou un nettoyant doux,
non abrasif, qui ne raye pas.
- Ne pas utiliser de nettoyants ou solvants agressifs.
Entretien / Maintenance / Réparation
=
DANGER
Pièces sous tension. Risque d'électrocution! Le
non-respect peut entraîner des blessures graves
ou mortelles. Ne pas réparer les appareils endom-
magés ou défectueux, mais les remplacer.
=
DANGER
Atmosphère potentiellement explosive. Risque de
brûlure! Le non-respect peut entraîner des bles-
sures graves ou mortelles. S'abstenir de faire des
modifications ou changements de l'interrupteur.
Avec une installation soignée et en respectant les indications décrites
ci-dessus, seul un entretien minimal est nécessaire:
1. Contrôler que l'actionneur et l'interrupteur de sécurité sont
solidement fixés.
2. Eliminer les salissures et copeaux métalliques.
3. Vérification de l'alignement du capteur et de l'actionneur.
4. Verification du boitier sur d'eventuelles deteriorations.
5. Contrôler les entrées de câble et les raccordements.
Conditions particulières / l'étiquetage »X«
Chaque capteur de sécurité doit être raccordé à un fusible d'intensité
nominale appropriée, selon IEC 60127-1-2. Le fusible peut être im-
planté dans le boîtier d'alimen tation ou raccordé séparément. La ten-
sion nominale du fusible employé doit être égale ou supérieure à la
tension d'utilisation maximale du capteur de sécurité Ex. Les valeurs
maximales du courants de commutation doivent être limiter par mé-
sures externes additionels au 125 mA et 20 mA pour la variante avec
LED. Le pouvoir de coupure du insertion de fusible doivent être supé-
rieur ou égal à courant de court-circuit maximal (normalement 1500
A) au lieu de montage.
- Poser et fixer le câble de raccordement de l'appareil de manière à le
protéger contre tout dommage mécanique.
- Brancher le câble de raccordement de l'appareil dans un boîtier qui
répond aux exigences d'un mode de protection reconnu selon EN
60079-0, si le raccordement se trouve dans une zone potentiellement
explosive.
- Le courant de court-circuit maximal I k de la source d'alimentation ne
doit pas dépasser la valeur I k indiquée sur l'étiquette du commuta-
teur.
Remarques
La portée nominale est indiquée pour un montage capteur/ actionneur
en vis-à-vis. D'autres montages sont possibles, mais les distances de
commutation peuvent alors varier. Le désalignement admissible entre
capteur et actionneur est indiqué dans le diagramme « désalignement
axial ». Dans le cas de portes ou protecteurs grillagés, il convient de
tenir compte des variations mécaniques qui peuvent changer la dis-
tance d'actionnement dans le temps. Afin de garantir un déclenche-
ment sûr, la distance de déclenchement minimale (s ar ) entre l'action-
neur et le capteur doit être observer (ouverture du protecteur). La
fonction correcte est toujours à vérifier sur le module de sécurité
branché. Ce dernier détermine aussi la fréquence de commutation du
capteur. Le capteur ne peut pas servir de butée mécanique. La position
de montage est indifférente. Toute modification ou transformation du
capteur affectant la protection antidéflagrante, est interdite. Il faut
respecter les directives EN 60079-14 relatives à l'installation d'équipe-
ments électriques dans les atmosphères explosibles ainsi que les
conditions particulières du certificat d'essai ATEX. Pour câblage d'in-
terrupteur dans le système entier, la catégorie déterminée dans l'ana-
lyse des risques est à observer et à respecter strictement. Une homo-
logation selon DIN EN ISO 13849-2 et DIN EN 62061 est également né-
cessaire. De plus, le niveau de perfomance PL selon DIN EN ISO
13849­1 ou niveau d'intégrité de sécurité SIL selon DIN EN 62061 peut
être inférieur au niveau des composant de sécurité pris individuelle­
ment, dans le cas d'une mise­en­série, par exemple. Le constructeur
d'une machine ou installation doit assurer le fonctionnement de l'en-
semble. Sous réserve de modifications techniques. Les caractéris-
tiques et recommandations figurant dans ce document sont données
exclusivement à titre d'information et sans engagement contractuel de
la part de steute. En raison de cette description, aucune garantie, res-
ponsabilité, ou droit à un dédommagement allant au-delà des condi-
tions générales de livraison de steute ne peut être pris en compte.
Comportement en cas d'erreur
Aucun signal de validation n'apparait si le dispositif de protection est
ferme. Les raisons suivantes peuvent en etre la cause:
- l'alignement entre le capteur et l'aimant n'est pas correct
- distance de deconnexion sure n'a pas ete atteinte
