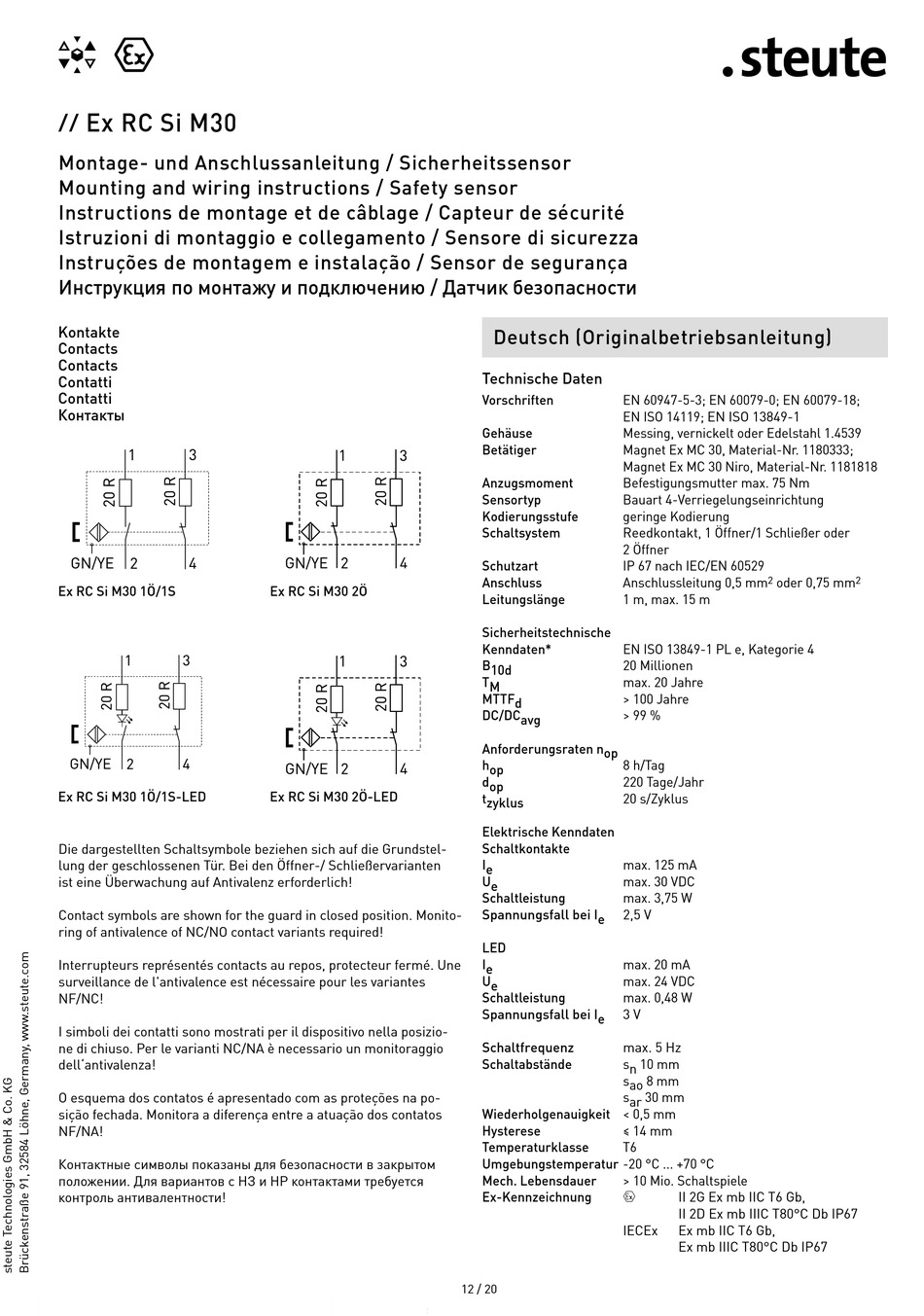

steute Ex RC Si M30 Montage- Und Anschlussanleitung Seite 12

Ex RC Si M30
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Инструкция по монтажу и подключению / Датчик безопасности
Kontakte
Contacts
Contacts
Contatti
Contatti
Контакты
Ex RC Si M30 1Ö/1S
Ex RC Si M30 1Ö/1S­LED
Die dargestellten Schaltsymbole beziehen sich auf die Grundstel-
lung der geschlossenen Tür. Bei den Öffner-/ Schließervarianten
ist eine Überwachung auf Antivalenz erforderlich!
Contact symbols are shown for the guard in closed position. Monito-
ring of antivalence of NC/NO contact variants required!
Interrupteurs représentés contacts au repos, protecteur fermé. Une
surveillance de l'antivalence est nécessaire pour les variantes
NF/NC!
I simboli dei contatti sono mostrati per il dispositivo nella posizio-
ne di chiuso. Per le varianti NC/NA è necessario un monitoraggio
dell'antivalenza!
O esquema dos contatos é apresentado com as proteções na po-
sição fechada. Monitora a diferença entre a atuação dos contatos
NF/NA!
Контактные символы показаны для безопасности в закрытом
положении. Для вариантов с НЗ и НР контактами требуется
контроль антивалентности!
Ex RC Si M30 2Ö
Ex RC Si M30 2Ö­LED
Deutsch (Originalbetriebsanleitung)
Technische Daten
Vorschriften EN 60947-5-3; EN 60079-0; EN 60079-18;
EN ISO 14119; EN ISO 13849-1
Gehäuse Messing, vernickelt oder Edelstahl 1.4539
Betätiger Magnet Ex MC 30, Material-Nr. 1180333;
Magnet Ex MC 30 Niro, Material-Nr. 1181818
Anzugsmoment Befestigungsmutter max. 75 Nm
Sensortyp Bauart 4-Verriegelungseinrichtung
Kodierungsstufe geringe Kodierung
Schaltsystem Reedkontakt, 1 Öffner/1 Schließer oder
2 Öffner
Schutzart IP 67 nach IEC/EN 60529
Anschluss Anschlussleitung 0,5 mm
Leitungslänge 1 m, max. 15 m
Sicherheitstechnische
Kenndaten* EN ISO 13849-1 PL e, Kategorie 4
B 10d 20 Millionen
T M max. 20 Jahre
MTTF d > 100 Jahre
DC/DC avg > 99 %
Anforderungsraten n op
h op 8 h/Tag
d op 220 Tage/Jahr
t zyklus 20 s/Zyklus
Elektrische Kenndaten
Schaltkontakte
I e max. 125 mA
U e max. 30 VDC
Schaltleistung max. 3,75 W
Spannungsfall bei I e 2,5 V
LED
I e max. 20 mA
U e max. 24 VDC
Schaltleistung max. 0,48 W
Spannungsfall bei I e 3 V
Schaltfrequenz max. 5 Hz
Schaltabstände s n 10 mm
s ao 8 mm
s ar 30 mm
Wiederholgenauigkeit < 0,5 mm
Hysterese ≤ 14 mm
Temperaturklasse T6
Umgebungstemperatur -20 °C ... +70 °C
Mech. Lebensdauer > 10 Mio. Schaltspiele
Ex­Kennzeichnung
L
IECEx
12 / 20
2 oder 0,75 mm
II 2G Ex mb IIC T6 Gb,
II 2D Ex mb IIIC T80°C Db IP67
Ex mb IIC T6 Gb,
Ex mb IIIC T80°C Db IP67
2
