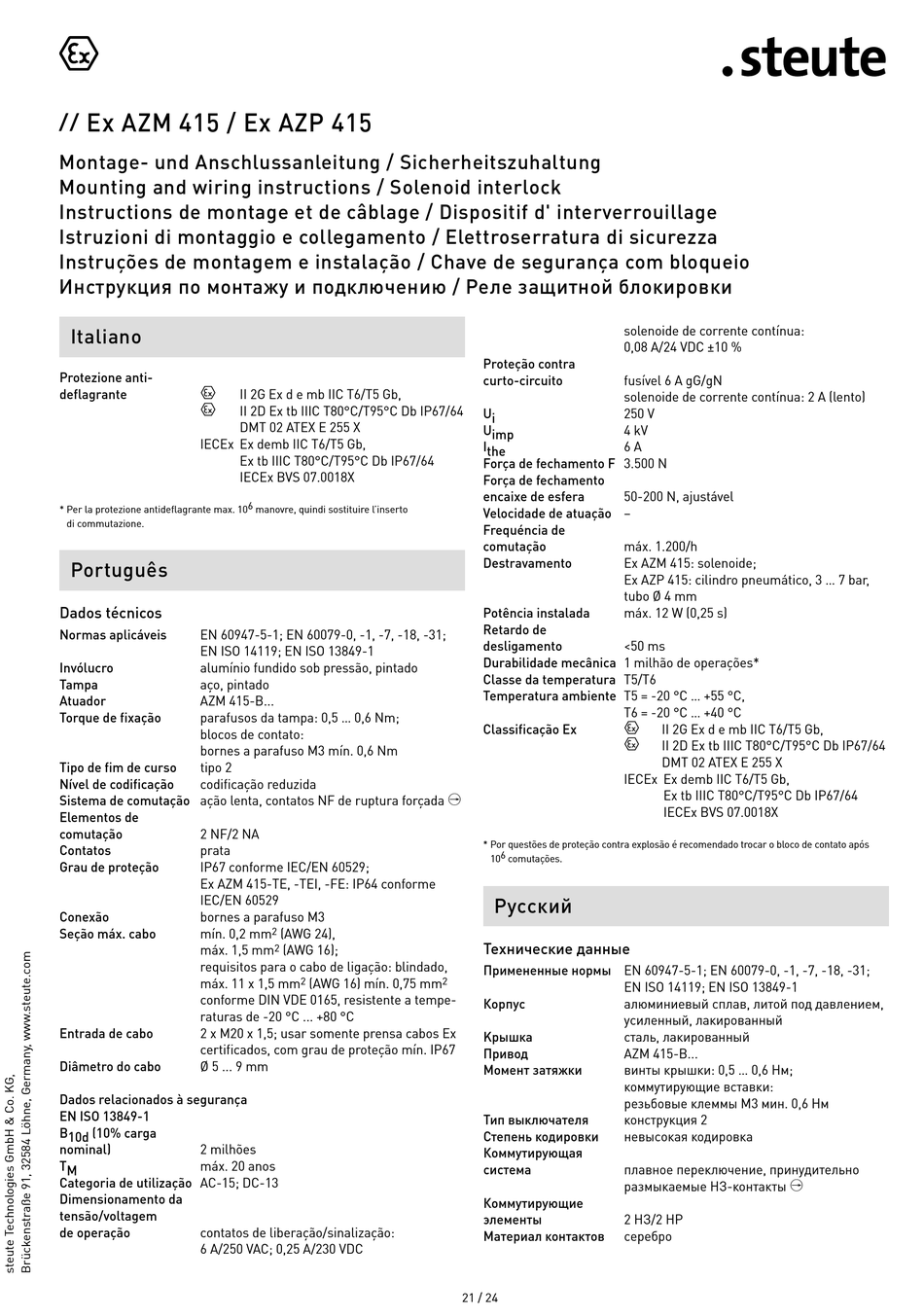

Ex AZM 415 / Ex AZP 415
//
Montage- und Anschlussanleitung / Sicherheitszuhaltung
Mounting and wiring instructions / Solenoid interlock
Instructions de montage et de câblage / Dispositif d' interverrouillage
Istruzioni di montaggio e collegamento / Elettroserratura di sicurezza
Instruções de montagem e instalação / Chave de segurança com bloqueio
Инструкция по монтажу и подключению / Реле защитной блокировки
Italiano
Protezione anti-
deflagrante L
L
IECEx Ex demb IIC T6/T5 Gb,
* Per la protezione antideflagrante max. 10 6 manovre, quindi sostituire l'inserto
di commutazione.
Português
Dados técnicos
Normas aplicáveis EN 60947-5-1; EN 60079-0, -1, -7, -18, -31;
EN ISO 14119; EN ISO 13849-1
Invólucro alumínio fundido sob pressão, pintado
Tampa aço, pintado
Atuador AZM 415-B...
Torque de fixação parafusos da tampa: 0,5 ... 0,6 Nm;
blocos de contato:
bornes a parafuso M3 mín. 0,6 Nm
Tipo de fim de curso tipo 2
Nível de codificação codificação reduzida
Sistema de comutação ação lenta, contatos NF de ruptura forçada
Elementos de
comutação 2 NF/2 NA
Contatos prata
Grau de proteção IP67 conforme IEC/EN 60529;
Ex AZM 415-TE, -TEI, -FE: IP64 conforme
IEC/EN 60529
Conexão bornes a parafuso M3
Seção máx. cabo mín. 0,2 mm
máx. 1,5 mm
requisitos para o cabo de ligação: blindado,
máx. 11 x 1,5 mm
conforme DIN VDE 0165, resistente a tempe-
raturas de -20 °C ... +80 °C
Entrada de cabo 2 x M20 x 1,5; usar somente prensa cabos Ex
certificados, com grau de proteção mín. IP67
Diâmetro do cabo Ø 5 ... 9 mm
Dados relacionados à segurança
EN ISO 13849-1
B 10d (10% carga
nominal) 2 milhões
T M máx. 20 anos
Categoria de utilização AC-15; DC-13
Dimensionamento da
tensão/voltagem
de operação contatos de liberação/sinalização:
6 A/250 VAC; 0,25 A/230 VDC
II 2G Ex d e mb IIC T6/T5 Gb,
II 2D Ex tb IIIC T80°C/T95°C Db IP67/64
DMT 02 ATEX E 255 X
Ex tb IIIC T80°C/T95°C Db IP67/64
IECEx BVS 07.0018X
2 (AWG 24),
2 (AWG 16);
2 (AWG 16) mín. 0,75 mm
Proteção contra
curto-circuito
U i
U imp
I the
Força de fechamento F 3.500 N
Força de fechamento
encaixe de esfera
Velocidade de atuação –
Frequéncia de
comutação
Destravamento
Potência instalada
Retardo de
desligamento
Durabilidade mecânica 1 milhão de operações*
Classe da temperatura T5/T6
Temperatura ambiente T5 = -20 °C ... +55 °C,
Classificação Ex
A
* Por questões de proteção contra explosão é recomendado trocar o bloco de contato após
10 6 comutações.
Русский
Технические данные
Примененные нормы EN 60947-5-1; EN 60079-0, -1, -7, -18, -31;
2
Корпус
Kрышка
Привод
Момент затяжки
Тип выключателя
Степень кодировки
Коммутирующая
система
Коммутирующие
элементы
Материал контактов
21 / 24
solenoide de corrente contínua:
0,08 A/24 VDC ±10 %
fusível 6 A gG/gN
solenoide de corrente contínua: 2 A (lento)
250 V
4 kV
6 A
50-200 N, ajustável
máx. 1.200/h
Ex AZM 415: solenoide;
Ex AZP 415: cilindro pneumático, 3 ... 7 bar,
tubo Ø 4 mm
máx. 12 W (0,25 s)
<50 ms
T6 = -20 °C ... +40 °C
L II 2G Ex d e mb IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80°C/T95°C Db IP67/64
DMT 02 ATEX E 255 X
IECEx Ex demb IIC T6/T5 Gb,
Ex tb IIIC T80°C/T95°C Db IP67/64
IECEx BVS 07.0018X
EN ISO 14119; EN ISO 13849-1
алюминиевый сплав, литой под давлением,
усиленный, лакированный
сталь, лакированный
AZM 415-B...
винты крышки: 0,5 ... 0,6 Нм;
коммутирующие вставки:
резьбовые клеммы M3 мин. 0,6 Нм
конструкция 2
невысокая кодировка
плавное переключение, принудительно
размыкаемые НЗ-контакты
A
2 НЗ/2 НP
серебро
