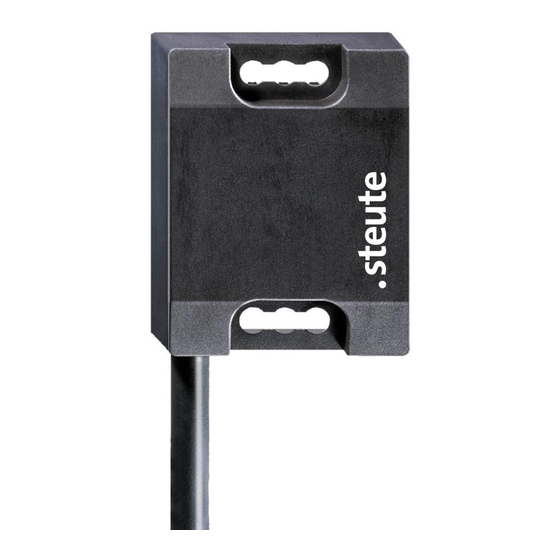

RC Si 56 Extreme
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
Das Gerät dient dem Einsatz in Sicherheitsstromkreisen zur Stel-
lungsüberwachung beweglicher Schutzeinrichtungen nach EN ISO
14119 (EN 1088) Bauart 4 und EN 60947-5-3. Die Norm EN 60947-5-3
wird nur durch das komplette System Sicherheitssensor, Betätiger und
Sicherheitsbaustein erfüllt.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Anschluss und Abklemmen nur durch qualifiziertes
und autorisiertes Fachpersonal. Anschluss und
Abklemmen nur in spannungsfreiem Zustand.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Den Sensor und Betätiger auf einer ebenen Fläche und, entsprechend
der Markierungen, gegenüberliegend befestigen. Wegen Manipulati-
onsgefahr: Zugänglichkeit von Betätigungselementen oder Ersatzbe-
tätigern unterbinden. Bei der Montage darauf achten, dass ein Ver-
schieben des Geräts nicht möglich ist. Dies gilt auch im Fehlerfall.
Bei der Montage von Betätiger und Sensor die Anforderungen nach
EN ISO 14119, insbesondere den Punkt 7, »Konstruktion zum Verrin-
gern von Umgehungsmöglichkeiten von Verriegelungseinrichtun-
gen«, berücksichtigen! Den Betätiger gegen unbefugtes Lösen si-
chern, z.B. mit Einweg-Sicherheitsschrauben, Torx mit Stift, Vernieten
etc. Sensor und Betätiger möglichst nicht auf ferromagnetischem Ma-
terial anbringen, sonst sind Änderungen der Grenzabstände zu erwar-
ten. Den Sensor und Betätiger nicht in starken Magnetfeldern montie-
ren. Eisenspäne fernhalten. Das Gerät darf weder starken Vibrationen
noch Stößen ausgesetzt werden. Einen Montageabstand zwischen zwei
Systemen von min. 50 mm einhalten. Jedem Sensor ist eine seinem
Schaltstrom entsprechende Sicherung nach IEC 60127-2 vorzuschal-
ten. Die Sicherung darf im zugehörigen Versorgungsgerät unterge-
bracht sein oder muss separat vorgeschaltet werden. Je nach elektri-
scher Belastungsart muss der Sensor mit einer geeigneten Schutz-
beschaltung gegen Spannungs- und Stromspitzen versehen werden,
wobei zwischen ohmscher, induktiver und kapazitiver Last unter-
schieden werden muss. Beachten Sie die Hinweise der Normen
EN ISO 12100 und EN ISO 14120.
Verwendung und Betrieb
VORSICHT
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Verbrennungsgefahr! Für Kurz-
schlussschutz korrekte Sicherungsgröße beachten.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
Instandhaltung, Wartung, Reparatur
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Beschädigte und defekte Geräte nicht reparieren,
sondern ersetzen. Umbauten und Veränderungen
am Gerät unterlassen.
Bei sorgfältiger Montage, unter der Beachtung der oben beschriebe-
nen Hinweise, ist nur eine geringe Wartung notwendig. Wir empfehlen
eine regelmäßige Wartung wie folgt:
1. Prüfen der Schaltfunktion.
2. Prüfen des Sensors und kodierten Betätigers auf festen Sitz.
3. Schmutz entfernen.
Hinweise
Die angegebenen Schaltabstände beziehen sich auf gegenüber mon-
tierte Sensoren und Betätiger. Andere Anordnungen sind zwar prinzi-
piell möglich, können aber zu anderen Schaltabständen führen. Der
maximal mögliche Versatz zwischen Sensor und Betätiger ist dem
